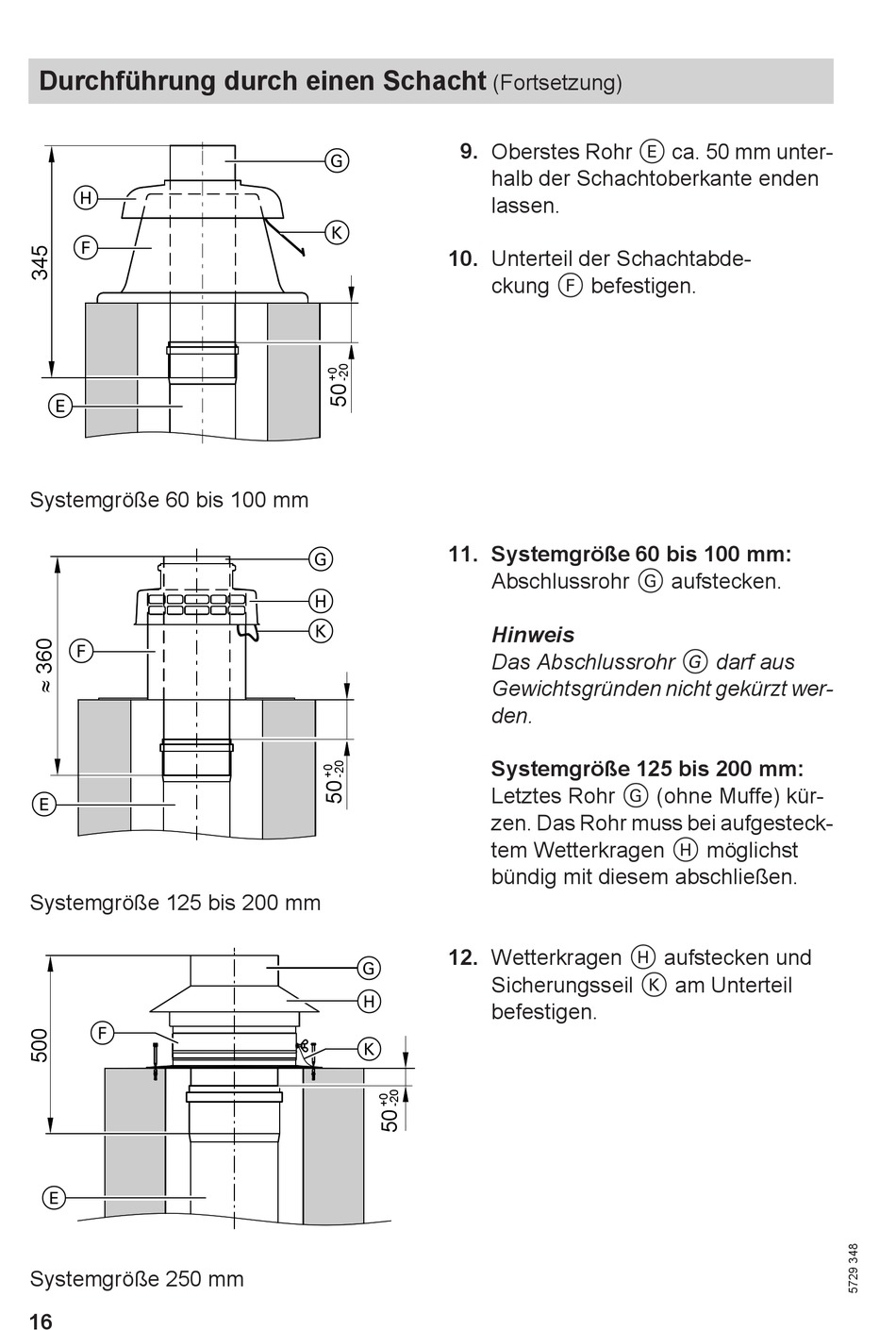

Durchführung durch einen Schacht
H
F
E
Systemgröße 60 bis 100 mm
F
E
Systemgröße 125 bis 200 mm
F
E
Systemgröße 250 mm
16
09. Oberstes Rohr E ca. 50 mm unter-
G
K
10. Unterteil der Schachtabde-
11. Systemgröße 60 bis 100 mm:
G
H
K
12. Wetterkragen H aufstecken und
G
H
K
(Fortsetzung)
halb der Schachtoberkante enden
lassen.
ckung F befestigen.
Abschlussrohr G aufstecken.
Hinweis
Das Abschlussrohr G darf aus
Gewichtsgründen nicht gekürzt wer-
den.
Systemgröße 125 bis 200 mm:
Letztes Rohr G (ohne Muffe) kür-
zen. Das Rohr muss bei aufgesteck-
tem Wetterkragen H möglichst
bündig mit diesem abschließen.
Sicherungsseil K am Unterteil
befestigen.
