Klemmschiene Sensorkommunikationsmodul 2DS Ex-i
montieren

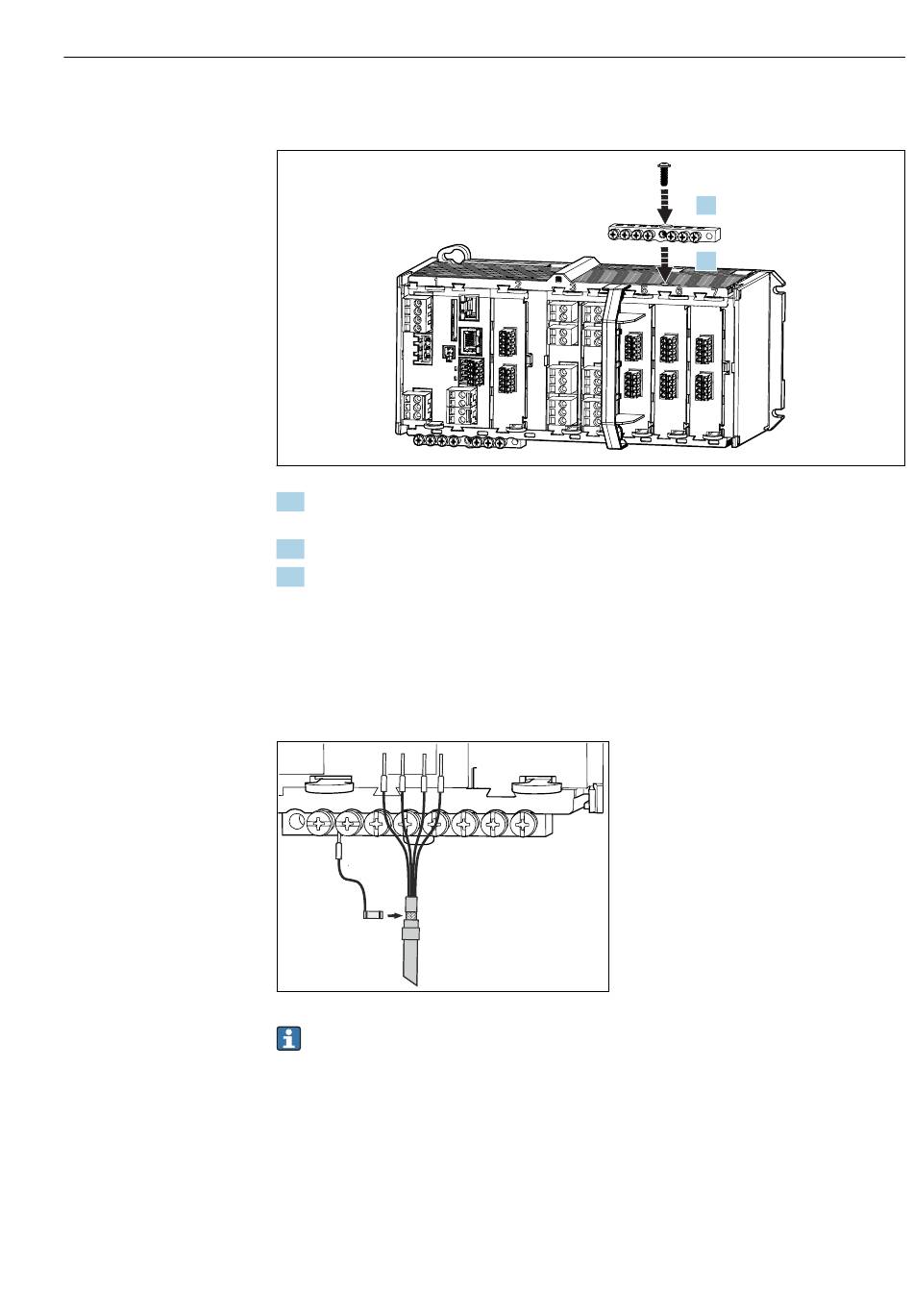

1. Kabelschiene mit mittiger Bohrung über Gewinde des Sensorkommunikationsmodul
2DS Ex-i platzieren.
2. Kabelschiene festschrauben.
3. Erdung der Kabelschiene herstellen (z. B. über Kabelschiene des Basismoduls).
6.3.4
Funktionserde anschließen
Sie müssen die Klemmschiene immer mit PE vom zentralen Sternpunkt des Schaltschranks
verbinden.
Verwenden Sie den dem Memosenskabel beiliegenden Leiter mit Kabelschelle zum Funkti-
onserdanschluss an die Klemmschiene von des Geräts.
20
Funktionserdanschluss
Sie dürfen an jede Schraube der Klemmschiene immer nur eine Funktionserde
anklemmen. Andernfalls ist die Schirmung nicht garantiert.
6.3.5
Sensoren für Non-Ex-Bereich anschließen
Anschluss
Direkter Anschluss des Sensorkabels am Klemmenstecker des Sensormoduls 2DS oder des
Basismoduls-L, -H oder -E (→ 21 ff.)
‣
Direkter Anschluss des Sensorkabels
Sensorkabel an den Memosens-Klemmenstecker des Sensormoduls 2DS oder des
Moduls Base2-L, -H oder -E anschließen.
Elektrischer Anschluss
2.
1.
A0045451
