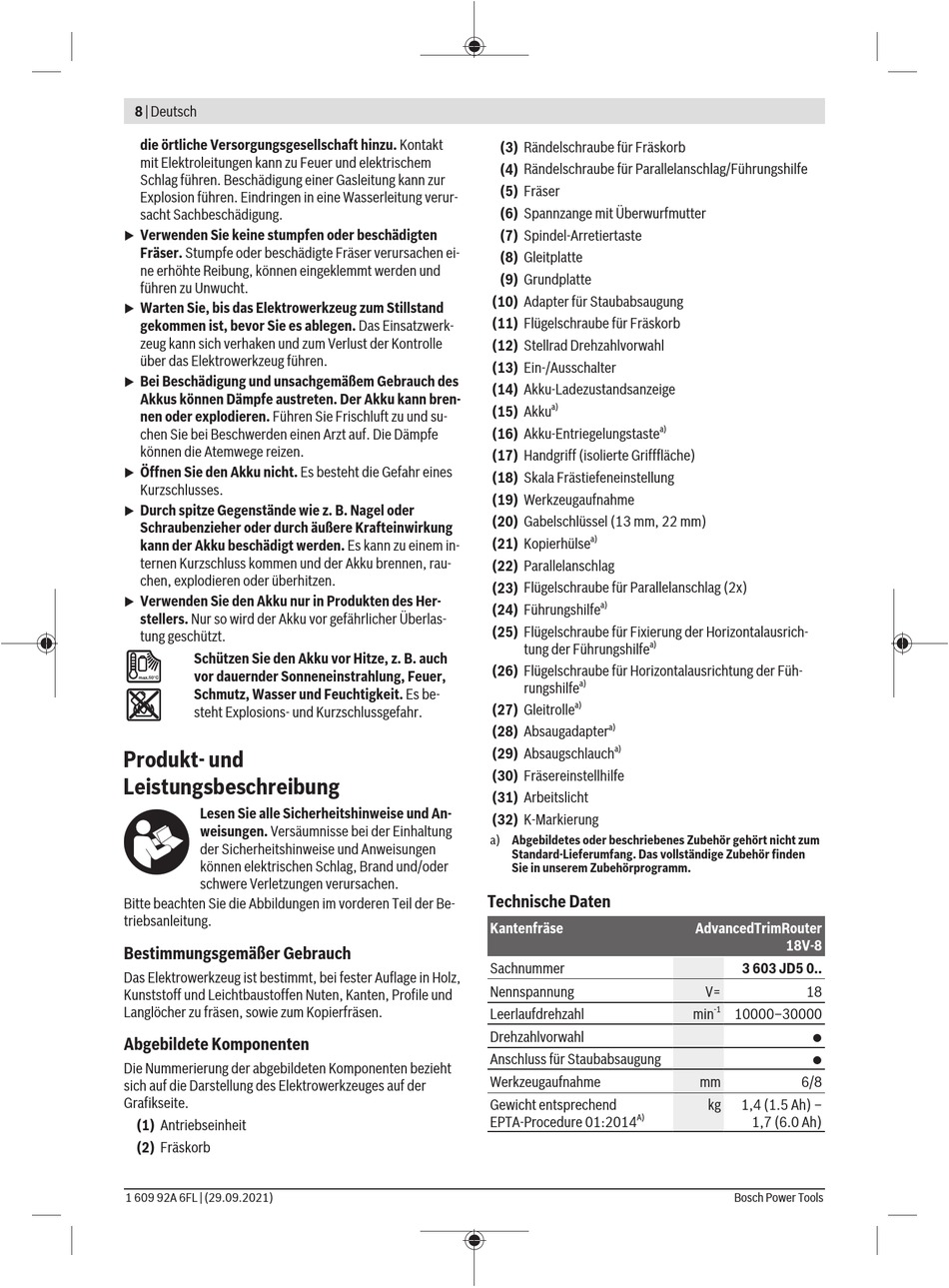

8 | Deutsch
die örtliche Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gasleitung kann zur
Explosion führen. Eindringen in eine Wasserleitung verur-
sacht Sachbeschädigung.
Verwenden Sie keine stumpfen oder beschädigten
u
Fräser. Stumpfe oder beschädigte Fräser verursachen ei-
ne erhöhte Reibung, können eingeklemmt werden und
führen zu Unwucht.
Warten Sie, bis das Elektrowerkzeug zum Stillstand
u
gekommen ist, bevor Sie es ablegen. Das Einsatzwerk-
zeug kann sich verhaken und zum Verlust der Kontrolle
über das Elektrowerkzeug führen.
Bei Beschädigung und unsachgemäßem Gebrauch des
u
Akkus können Dämpfe austreten. Der Akku kann bren-
nen oder explodieren. Führen Sie Frischluft zu und su-
chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe
können die Atemwege reizen.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines
u
Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder
u
Schraubenzieher oder durch äußere Krafteinwirkung
kann der Akku beschädigt werden. Es kann zu einem in-
ternen Kurzschluss kommen und der Akku brennen, rau-
chen, explodieren oder überhitzen.
Verwenden Sie den Akku nur in Produkten des Her-
u
stellers. Nur so wird der Akku vor gefährlicher Überlas-
tung geschützt.
Schützen Sie den Akku vor Hitze, z. B. auch
vor dauernder Sonneneinstrahlung, Feuer,
Schmutz, Wasser und Feuchtigkeit. Es be-
steht Explosions- und Kurzschlussgefahr.
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz,
Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und
Langlöcher zu fräsen, sowie zum Kopierfräsen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1) Antriebseinheit
(2) Fräskorb
1 609 92A 6FL | (29.09.2021)
(3) Rändelschraube für Fräskorb
(4) Rändelschraube für Parallelanschlag/Führungshilfe
(5) Fräser
(6) Spannzange mit Überwurfmutter
(7) Spindel-Arretiertaste
(8) Gleitplatte
(9) Grundplatte
(10) Adapter für Staubabsaugung
(11) Flügelschraube für Fräskorb
(12) Stellrad Drehzahlvorwahl
(13) Ein-/Ausschalter
(14) Akku-Ladezustandsanzeige
a)
(15) Akku
a)
(16) Akku-Entriegelungstaste
(17) Handgriff (isolierte Grifffläche)
(18) Skala Frästiefeneinstellung
(19) Werkzeugaufnahme
(20) Gabelschlüssel (13 mm, 22 mm)
a)
(21) Kopierhülse
(22) Parallelanschlag
(23) Flügelschraube für Parallelanschlag (2x)
a)
(24) Führungshilfe
(25) Flügelschraube für Fixierung der Horizontalausrich-
a)
tung der Führungshilfe
(26) Flügelschraube für Horizontalausrichtung der Füh-
a)
rungshilfe
a)
(27) Gleitrolle
a)
(28) Absaugadapter
a)
(29) Absaugschlauch
(30) Fräsereinstellhilfe
(31) Arbeitslicht
(32) K-Markierung
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.
Technische Daten
Kantenfräse
Sachnummer
Nennspannung
Leerlaufdrehzahl
Drehzahlvorwahl
Anschluss für Staubabsaugung
Werkzeugaufnahme
Gewicht entsprechend
A)
EPTA‑Procedure 01:2014
AdvancedTrimRouter
18V-8
3 603 JD5 0..
V=
18
-1
min
10000–30000
●
●
mm
6/8
kg
1,4 (1.5 Ah) –
1,7 (6.0 Ah)
Bosch Power Tools
