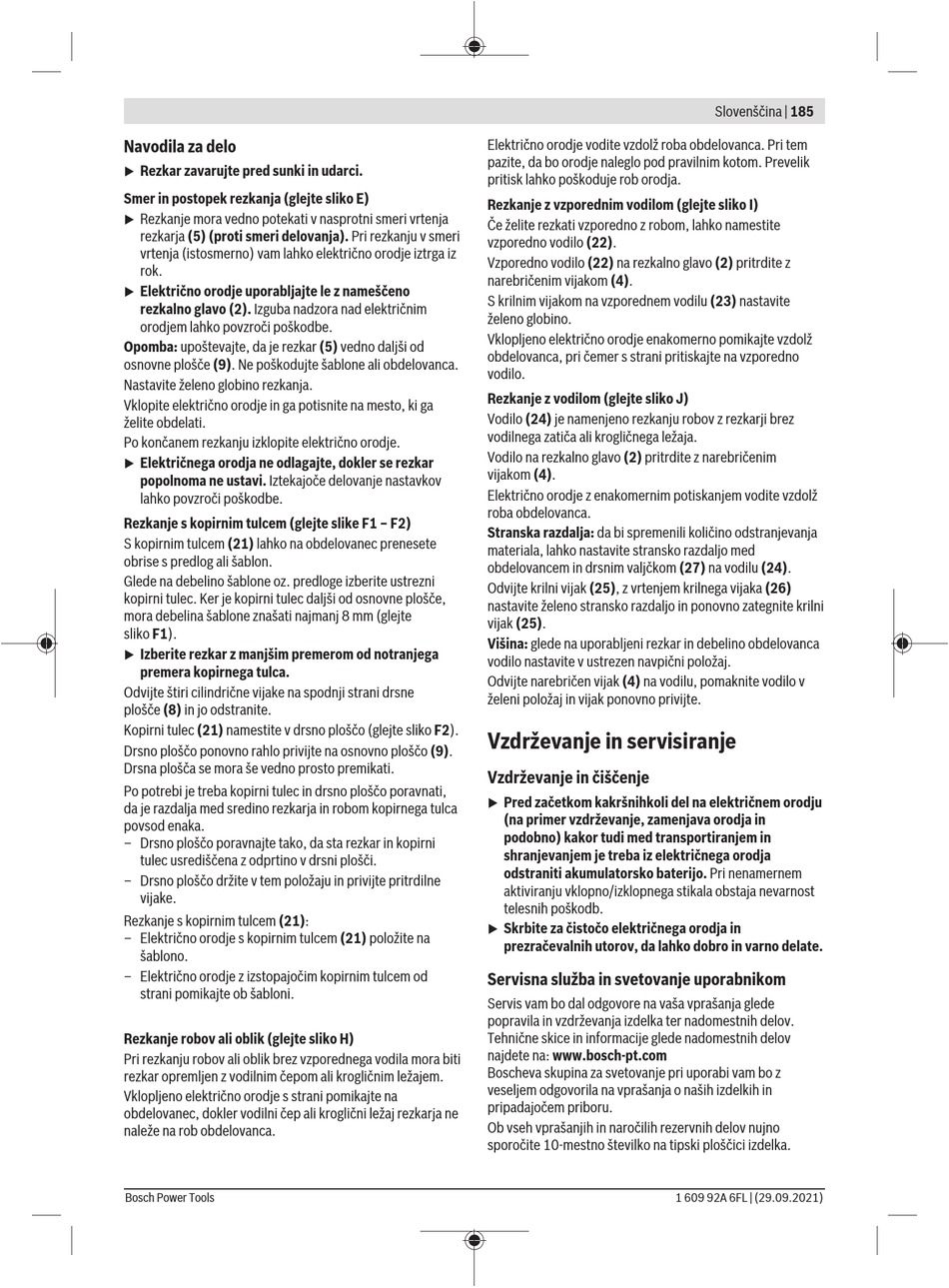

Navodila Za Delo; Vzdrževanje In Servisiranje; Vzdrževanje In Čiščenje - Bosch AdvancedTrimRouter 18V-8 Originalbetriebsanleitung

Navodila za delo

Rezkar zavarujte pred sunki in udarci.
u
Smer in postopek rezkanja (glejte sliko E)
Rezkanje mora vedno potekati v nasprotni smeri vrtenja
u
rezkarja (5) (proti smeri delovanja). Pri rezkanju v smeri
vrtenja (istosmerno) vam lahko električno orodje iztrga iz
rok.
Električno orodje uporabljajte le z nameščeno
u
rezkalno glavo (2). Izguba nadzora nad električnim
orodjem lahko povzroči poškodbe.
Opomba: upoštevajte, da je rezkar (5) vedno daljši od
osnovne plošče (9). Ne poškodujte šablone ali obdelovanca.
Nastavite želeno globino rezkanja.
Vklopite električno orodje in ga potisnite na mesto, ki ga
želite obdelati.
Po končanem rezkanju izklopite električno orodje.
Električnega orodja ne odlagajte, dokler se rezkar
u
popolnoma ne ustavi. Iztekajoče delovanje nastavkov
lahko povzroči poškodbe.
Rezkanje s kopirnim tulcem (glejte slike F1 – F2)
S kopirnim tulcem (21) lahko na obdelovanec prenesete
obrise s predlog ali šablon.
Glede na debelino šablone oz. predloge izberite ustrezni
kopirni tulec. Ker je kopirni tulec daljši od osnovne plošče,
mora debelina šablone znašati najmanj 8 mm (glejte
sliko F1).
Izberite rezkar z manjšim premerom od notranjega
u
premera kopirnega tulca.
Odvijte štiri cilindrične vijake na spodnji strani drsne
plošče (8) in jo odstranite.
Kopirni tulec (21) namestite v drsno ploščo (glejte sliko F2).
Drsno ploščo ponovno rahlo privijte na osnovno ploščo (9).
Drsna plošča se mora še vedno prosto premikati.
Po potrebi je treba kopirni tulec in drsno ploščo poravnati,
da je razdalja med sredino rezkarja in robom kopirnega tulca
povsod enaka.
– Drsno ploščo poravnajte tako, da sta rezkar in kopirni
tulec usrediščena z odprtino v drsni plošči.
– Drsno ploščo držite v tem položaju in privijte pritrdilne
vijake.
Rezkanje s kopirnim tulcem (21):
– Električno orodje s kopirnim tulcem (21) položite na
šablono.
– Električno orodje z izstopajočim kopirnim tulcem od
strani pomikajte ob šabloni.
Rezkanje robov ali oblik (glejte sliko H)
Pri rezkanju robov ali oblik brez vzporednega vodila mora biti
rezkar opremljen z vodilnim čepom ali krogličnim ležajem.
Vklopljeno električno orodje s strani pomikajte na
obdelovanec, dokler vodilni čep ali kroglični ležaj rezkarja ne
naleže na rob obdelovanca.
Bosch Power Tools
Električno orodje vodite vzdolž roba obdelovanca. Pri tem
pazite, da bo orodje naleglo pod pravilnim kotom. Prevelik
pritisk lahko poškoduje rob orodja.
Rezkanje z vzporednim vodilom (glejte sliko I)
Če želite rezkati vzporedno z robom, lahko namestite
vzporedno vodilo (22).
Vzporedno vodilo (22) na rezkalno glavo (2) pritrdite z
narebričenim vijakom (4).
S krilnim vijakom na vzporednem vodilu (23) nastavite
želeno globino.
Vklopljeno električno orodje enakomerno pomikajte vzdolž
obdelovanca, pri čemer s strani pritiskajte na vzporedno
vodilo.
Rezkanje z vodilom (glejte sliko J)
Vodilo (24) je namenjeno rezkanju robov z rezkarji brez
vodilnega zatiča ali krogličnega ležaja.
Vodilo na rezkalno glavo (2) pritrdite z narebričenim
vijakom (4).
Električno orodje z enakomernim potiskanjem vodite vzdolž
roba obdelovanca.
Stranska razdalja: da bi spremenili količino odstranjevanja
materiala, lahko nastavite stransko razdaljo med
obdelovancem in drsnim valjčkom (27) na vodilu (24).
Odvijte krilni vijak (25), z vrtenjem krilnega vijaka (26)
nastavite želeno stransko razdaljo in ponovno zategnite krilni
vijak (25).
Višina: glede na uporabljeni rezkar in debelino obdelovanca
vodilo nastavite v ustrezen navpični položaj.
Odvijte narebričen vijak (4) na vodilu, pomaknite vodilo v
želeni položaj in vijak ponovno privijte.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju
u
(na primer vzdrževanje, zamenjava orodja in
podobno) kakor tudi med transportiranjem in
shranjevanjem je treba iz električnega orodja
odstraniti akumulatorsko baterijo. Pri nenamernem
aktiviranju vklopno/izklopnega stikala obstaja nevarnost
telesnih poškodb.
Skrbite za čistočo električnega orodja in
u
prezračevalnih utorov, da lahko dobro in varno delate.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede
popravila in vzdrževanja izdelka ter nadomestnih delov.
Tehnične skice in informacije glede nadomestnih delov
najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z
veseljem odgovorila na vprašanja o naših izdelkih in
pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno
sporočite 10-mestno številko na tipski ploščici izdelka.
Slovenščina | 185
1 609 92A 6FL | (29.09.2021)
