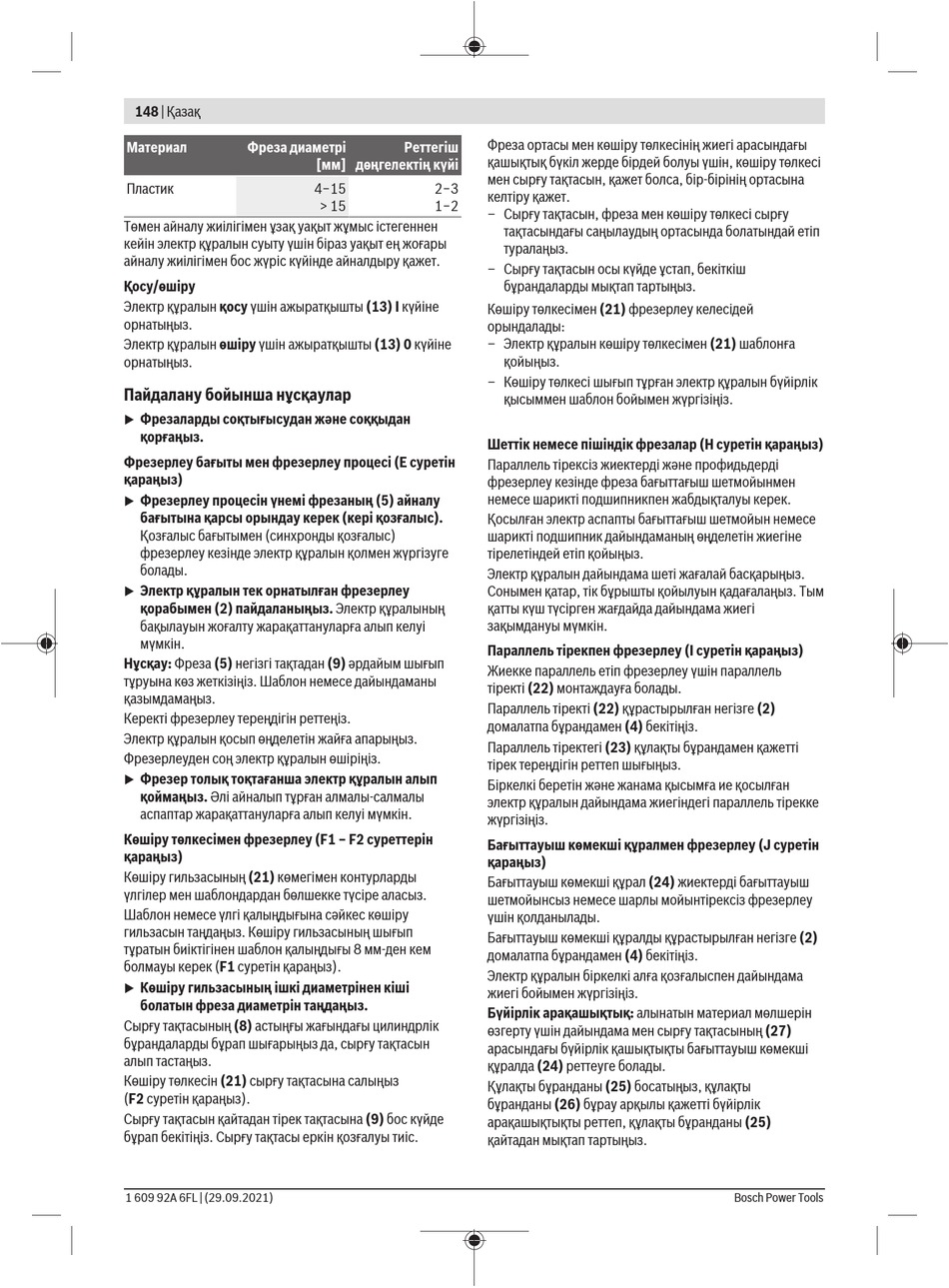

148 | Қазақ
Материал Фреза диаметрі
Пластик
Төмен айналу жиілігімен ұзақ уақыт жұмыс істегеннен
кейін электр құралын суыту үшін біраз уақыт ең жоғары
айналу жиілігімен бос жүріс күйінде айналдыру қажет.
Қосу/өшіру
Электр құралын қосу үшін ажыратқышты (13) I күйіне
орнатыңыз.
Электр құралын өшіру үшін ажыратқышты (13) 0 күйіне
орнатыңыз.
Пайдалану бойынша нұсқаулар
Фрезаларды соқтығысудан және соққыдан
u
қорғаңыз.
Фрезерлеу бағыты мен фрезерлеу процесі (E суретін
қараңыз)
Фрезерлеу процесін үнемі фрезаның (5) айналу
u
бағытына қарсы орындау керек (кері қозғалыс).
Қозғалыс бағытымен (синхронды қозғалыс)
фрезерлеу кезінде электр құралын қолмен жүргізуге
болады.
Электр құралын тек орнатылған фрезерлеу
u
қорабымен (2) пайдаланыңыз. Электр құралының
бақылауын жоғалту жарақаттануларға алып келуі
мүмкін.
Нұсқау: Фреза (5) негізгі тақтадан (9) әрдайым шығып
тұруына көз жеткізіңіз. Шаблон немесе дайындаманы
қазымдамаңыз.
Керекті фрезерлеу тереңдігін реттеңіз.
Электр құралын қосып өңделетін жайға апарыңыз.
Фрезерлеуден соң электр құралын өшіріңіз.
Фрезер толық тоқтағанша электр құралын алып
u
қоймаңыз. Әлі айналып тұрған алмалы-салмалы
аспаптар жарақаттануларға алып келуі мүмкін.
Көшіру төлкесімен фрезерлеу (F1 – F2 суреттерін
қараңыз)
Көшіру гильзасының (21) көмегімен контурларды
үлгілер мен шаблондардан бөлшекке түсіре аласыз.
Шаблон немесе үлгі қалыңдығына сәйкес көшіру
гильзасын таңдаңыз. Көшіру гильзасының шығып
тұратын биіктігінен шаблон қалыңдығы 8 мм-ден кем
болмауы керек (F1 суретін қараңыз).
Көшіру гильзасының ішкі диаметрінен кіші
u
болатын фреза диаметрін таңдаңыз.
Сырғу тақтасының (8) астыңғы жағындағы цилиндрлік
бұрандаларды бұрап шығарыңыз да, сырғу тақтасын
алып тастаңыз.
Көшіру төлкесін (21) сырғу тақтасына салыңыз
(F2 суретін қараңыз).
Сырғу тақтасын қайтадан тірек тақтасына (9) бос күйде
бұрап бекітіңіз. Сырғу тақтасы еркін қозғалуы тиіс.
1 609 92A 6FL | (29.09.2021)
Фреза ортасы мен көшіру төлкесінің жиегі арасындағы
Реттегіш
қашықтық бүкіл жерде бірдей болуы үшін, көшіру төлкесі
[мм] дөңгелектің күйі
мен сырғу тақтасын, қажет болса, бір-бірінің ортасына
4−15 2−3
келтіру қажет.
> 15 1−2
– Сырғу тақтасын, фреза мен көшіру төлкесі сырғу
– Сырғу тақтасын осы күйде ұстап, бекіткіш
Көшіру төлкесімен (21) фрезерлеу келесідей
орындалады:
– Электр құралын көшіру төлкесімен (21) шаблонға
– Көшіру төлкесі шығып тұрған электр құралын бүйірлік
Шеттік немесе пішіндік фрезалар (H суретін қараңыз)
Параллель тірексіз жиектерді және профидьдерді
фрезерлеу кезінде фреза бағыттағыш шетмойынмен
немесе шарикті подшипникпен жабдықталуы керек.
Қосылған электр аспапты бағыттағыш шетмойын немесе
шарикті подшипник дайындаманың өңделетін жиегіне
тірелетіндей етіп қойыңыз.
Электр құралын дайындама шеті жағалай басқарыңыз.
Сонымен қатар, тік бұрышты қойылуын қадағалаңыз. Тым
қатты күш түсірген жағдайда дайындама жиегі
зақымдануы мүмкін.
Параллель тірекпен фрезерлеу (I суретін қараңыз)
Жиекке параллель етіп фрезерлеу үшін параллель
тіректі (22) монтаждауға болады.
Параллель тіректі (22) құрастырылған негізге (2)
домалатпа бұрандамен (4) бекітіңіз.
Параллель тіректегі (23) құлақты бұрандамен қажетті
тірек тереңдігін реттеп шығыңыз.
Біркелкі беретін және жанама қысымға ие қосылған
электр құралын дайындама жиегіндегі параллель тірекке
жүргізіңіз.
Бағыттауыш көмекші құралмен фрезерлеу (J суретін
қараңыз)
Бағыттауыш көмекші құрал (24) жиектерді бағыттауыш
шетмойынсыз немесе шарлы мойынтірексіз фрезерлеу
үшін қолданылады.
Бағыттауыш көмекші құралды құрастырылған негізге (2)
домалатпа бұрандамен (4) бекітіңіз.
Электр құралын біркелкі алға қозғалыспен дайындама
жиегі бойымен жүргізіңіз.
Бүйірлік арақашықтық: алынатын материал мөлшерін
өзгерту үшін дайындама мен сырғу тақтасының (27)
арасындағы бүйірлік қашықтықты бағыттауыш көмекші
құралда (24) реттеуге болады.
Құлақты бұранданы (25) босатыңыз, құлақты
бұранданы (26) бұрау арқылы қажетті бүйірлік
арақашықтықты реттеп, құлақты бұранданы (25)
қайтадан мықтап тартыңыз.
тақтасындағы саңылаудың ортасында болатындай етіп
туралаңыз.
бұрандаларды мықтап тартыңыз.
қойыңыз.
қысыммен шаблон бойымен жүргізіңіз.
