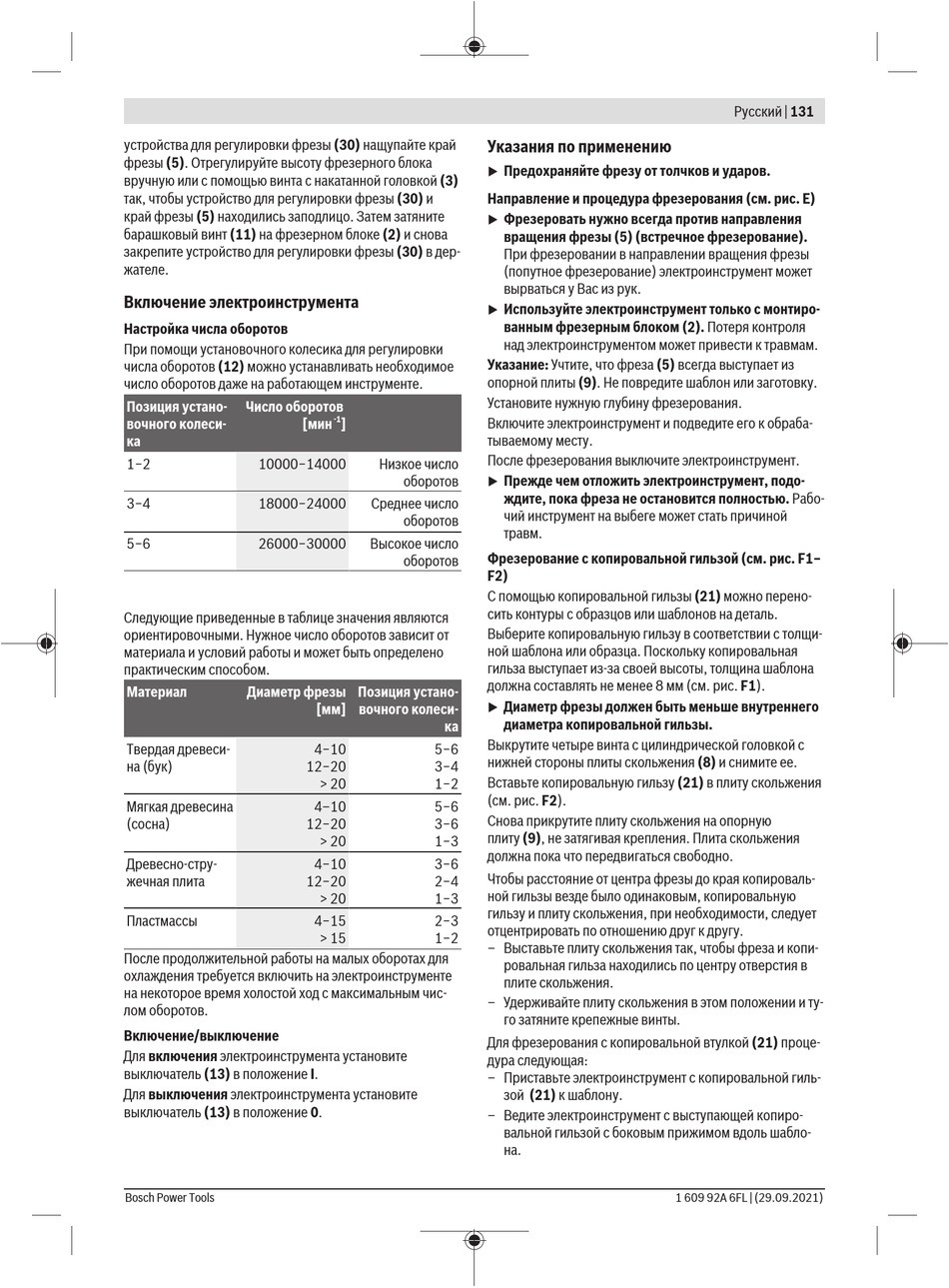

устройства для регулировки фрезы (30) нащупайте край
фрезы (5). Отрегулируйте высоту фрезерного блока
вручную или с помощью винта с накатанной головкой (3)
так, чтобы устройство для регулировки фрезы (30) и
край фрезы (5) находились заподлицо. Затем затяните
барашковый винт (11) на фрезерном блоке (2) и снова
закрепите устройство для регулировки фрезы (30) в дер-
жателе.
Включение электроинструмента
Настройка числа оборотов
При помощи установочного колесика для регулировки
числа оборотов (12) можно устанавливать необходимое
число оборотов даже на работающем инструменте.
Позиция устано- Число оборотов
вочного колеси- [мин
ка
1−2 10000−14000
3−4 18000−24000
5−6 26000−30000
Следующие приведенные в таблице значения являются
ориентировочными. Нужное число оборотов зависит от
материала и условий работы и может быть определено
практическим способом.
Материал Диаметр фрезы
Твердая древеси-
на (бук)
Мягкая древесина
(сосна)
Древесно-стру-
жечная плита
Пластмассы
После продолжительной работы на малых оборотах для
охлаждения требуется включить на электроинструменте
на некоторое время холостой ход с максимальным чис-
лом оборотов.
Включение/выключение
Для включения электроинструмента установите
выключатель (13) в положение I.
Для выключения электроинструмента установите
выключатель (13) в положение 0.
Bosch Power Tools
-1
]
Низкое число
оборотов
Среднее число
оборотов
Высокое число
оборотов
Позиция устано-
[мм] вочного колеси-
ка
4−10 5−6
12−20 3−4
> 20 1−2
4–10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
Указания по применению
Предохраняйте фрезу от толчков и ударов.
u
Направление и процедура фрезерования (см. рис. E)
Фрезеровать нужно всегда против направления
u
вращения фрезы (5) (встречное фрезерование).
При фрезеровании в направлении вращения фрезы
(попутное фрезерование) электроинструмент может
вырваться у Вас из рук.
Используйте электроинструмент только с монтиро-
u
ванным фрезерным блоком (2). Потеря контроля
над электроинструментом может привести к травмам.
Указание: Учтите, что фреза (5) всегда выступает из
опорной плиты (9). Не повредите шаблон или заготовку.
Установите нужную глубину фрезерования.
Включите электроинструмент и подведите его к обраба-
тываемому месту.
После фрезерования выключите электроинструмент.
Прежде чем отложить электроинструмент, подо-
u
ждите, пока фреза не остановится полностью. Рабо-
чий инструмент на выбеге может стать причиной
травм.
Фрезерование с копировальной гильзой (см. рис. F1–
F2)
С помощью копировальной гильзы (21) можно перено-
сить контуры с образцов или шаблонов на деталь.
Выберите копировальную гильзу в соответствии с толщи-
ной шаблона или образца. Поскольку копировальная
гильза выступает из-за своей высоты, толщина шаблона
должна составлять не менее 8 мм (см. рис. F1).
Диаметр фрезы должен быть меньше внутреннего
u
диаметра копировальной гильзы.
Выкрутите четыре винта с цилиндрической головкой с
нижней стороны плиты скольжения (8) и снимите ее.
Вставьте копировальную гильзу (21) в плиту скольжения
(см. рис. F2).
Снова прикрутите плиту скольжения на опорную
плиту (9), не затягивая крепления. Плита скольжения
должна пока что передвигаться свободно.
Чтобы расстояние от центра фрезы до края копироваль-
ной гильзы везде было одинаковым, копировальную
гильзу и плиту скольжения, при необходимости, следует
отцентрировать по отношению друг к другу.
– Выставьте плиту скольжения так, чтобы фреза и копи-
ровальная гильза находились по центру отверстия в
плите скольжения.
– Удерживайте плиту скольжения в этом положении и ту-
го затяните крепежные винты.
Для фрезерования с копировальной втулкой (21) проце-
дура следующая:
– Приставьте электроинструмент с копировальной гиль-
зой (21) к шаблону.
– Ведите электроинструмент с выступающей копиро-
вальной гильзой с боковым прижимом вдоль шабло-
на.
