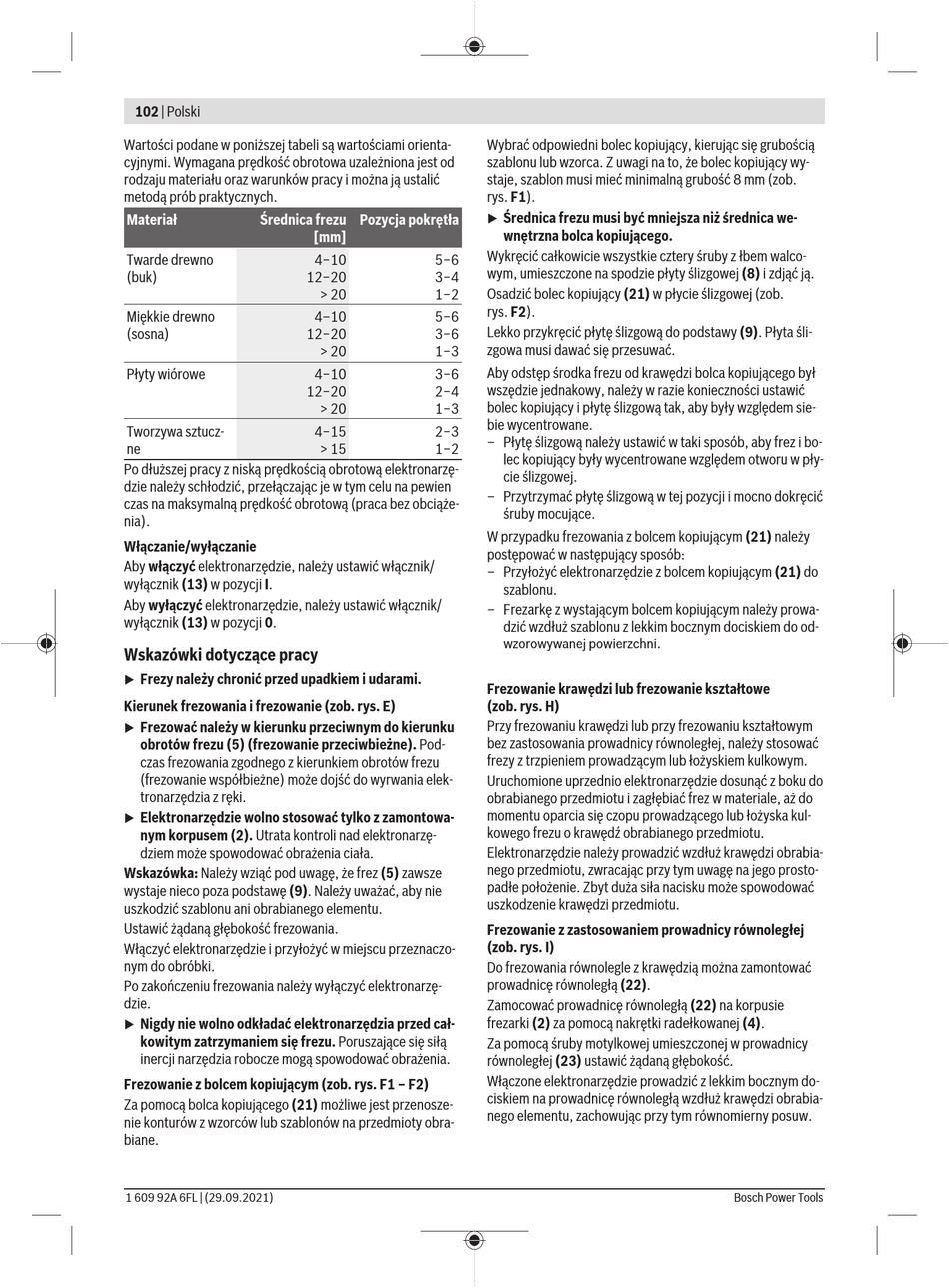

102 | Polski
Wartości podane w poniższej tabeli są wartościami orienta-
cyjnymi. Wymagana prędkość obrotowa uzależniona jest od
rodzaju materiału oraz warunków pracy i można ją ustalić
metodą prób praktycznych.
Materiał Średnica frezu
Twarde drewno
(buk)
Miękkie drewno
(sosna)
Płyty wiórowe
Tworzywa sztucz-
ne
Po dłuższej pracy z niską prędkością obrotową elektronarzę-
dzie należy schłodzić, przełączając je w tym celu na pewien
czas na maksymalną prędkość obrotową (praca bez obciąże-
nia).
Włączanie/wyłączanie
Aby włączyć elektronarzędzie, należy ustawić włącznik/
wyłącznik (13) w pozycji I.
Aby wyłączyć elektronarzędzie, należy ustawić włącznik/
wyłącznik (13) w pozycji 0.
Wskazówki dotyczące pracy
Frezy należy chronić przed upadkiem i udarami.
u
Kierunek frezowania i frezowanie (zob. rys. E)
Frezować należy w kierunku przeciwnym do kierunku
u
obrotów frezu (5) (frezowanie przeciwbieżne). Pod-
czas frezowania zgodnego z kierunkiem obrotów frezu
(frezowanie współbieżne) może dojść do wyrwania elek-
tronarzędzia z ręki.
Elektronarzędzie wolno stosować tylko z zamontowa-
u
nym korpusem (2). Utrata kontroli nad elektronarzę-
dziem może spowodować obrażenia ciała.
Wskazówka: Należy wziąć pod uwagę, że frez (5) zawsze
wystaje nieco poza podstawę (9). Należy uważać, aby nie
uszkodzić szablonu ani obrabianego elementu.
Ustawić żądaną głębokość frezowania.
Włączyć elektronarzędzie i przyłożyć w miejscu przeznaczo-
nym do obróbki.
Po zakończeniu frezowania należy wyłączyć elektronarzę-
dzie.
Nigdy nie wolno odkładać elektronarzędzia przed cał-
u
kowitym zatrzymaniem się frezu. Poruszające się siłą
inercji narzędzia robocze mogą spowodować obrażenia.
Frezowanie z bolcem kopiującym (zob. rys. F1 – F2)
Za pomocą bolca kopiującego (21) możliwe jest przenosze-
nie konturów z wzorców lub szablonów na przedmioty obra-
biane.
1 609 92A 6FL | (29.09.2021)
Pozycja pokrętła
[mm]
4−10 5−6
12−20 3−4
> 20 1−2
4–10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
Wybrać odpowiedni bolec kopiujący, kierując się grubością
szablonu lub wzorca. Z uwagi na to, że bolec kopiujący wy-
staje, szablon musi mieć minimalną grubość 8 mm (zob.
rys. F1).
Średnica frezu musi być mniejsza niż średnica we-
u
wnętrzna bolca kopiującego.
Wykręcić całkowicie wszystkie cztery śruby z łbem walco-
wym, umieszczone na spodzie płyty ślizgowej (8) i zdjąć ją.
Osadzić bolec kopiujący (21) w płycie ślizgowej (zob.
rys. F2).
Lekko przykręcić płytę ślizgową do podstawy (9). Płyta śli-
zgowa musi dawać się przesuwać.
Aby odstęp środka frezu od krawędzi bolca kopiującego był
wszędzie jednakowy, należy w razie konieczności ustawić
bolec kopiujący i płytę ślizgową tak, aby były względem sie-
bie wycentrowane.
– Płytę ślizgową należy ustawić w taki sposób, aby frez i bo-
lec kopiujący były wycentrowane względem otworu w pły-
cie ślizgowej.
– Przytrzymać płytę ślizgową w tej pozycji i mocno dokręcić
śruby mocujące.
W przypadku frezowania z bolcem kopiującym (21) należy
postępować w następujący sposób:
– Przyłożyć elektronarzędzie z bolcem kopiującym (21) do
szablonu.
– Frezarkę z wystającym bolcem kopiującym należy prowa-
dzić wzdłuż szablonu z lekkim bocznym dociskiem do od-
wzorowywanej powierzchni.
Frezowanie krawędzi lub frezowanie kształtowe
(zob. rys. H)
Przy frezowaniu krawędzi lub przy frezowaniu kształtowym
bez zastosowania prowadnicy równoległej, należy stosować
frezy z trzpieniem prowadzącym lub łożyskiem kulkowym.
Uruchomione uprzednio elektronarzędzie dosunąć z boku do
obrabianego przedmiotu i zagłębiać frez w materiale, aż do
momentu oparcia się czopu prowadzącego lub łożyska kul-
kowego frezu o krawędź obrabianego przedmiotu.
Elektronarzędzie należy prowadzić wzdłuż krawędzi obrabia-
nego przedmiotu, zwracając przy tym uwagę na jego prosto-
padłe położenie. Zbyt duża siła nacisku może spowodować
uszkodzenie krawędzi przedmiotu.
Frezowanie z zastosowaniem prowadnicy równoległej
(zob. rys. I)
Do frezowania równolegle z krawędzią można zamontować
prowadnicę równoległą (22).
Zamocować prowadnicę równoległą (22) na korpusie
frezarki (2) za pomocą nakrętki radełkowanej (4).
Za pomocą śruby motylkowej umieszczonej w prowadnicy
równoległej (23) ustawić żądaną głębokość.
Włączone elektronarzędzie prowadzić z lekkim bocznym do-
ciskiem na prowadnicę równoległą wzdłuż krawędzi obrabia-
nego elementu, zachowując przy tym równomierny posuw.
