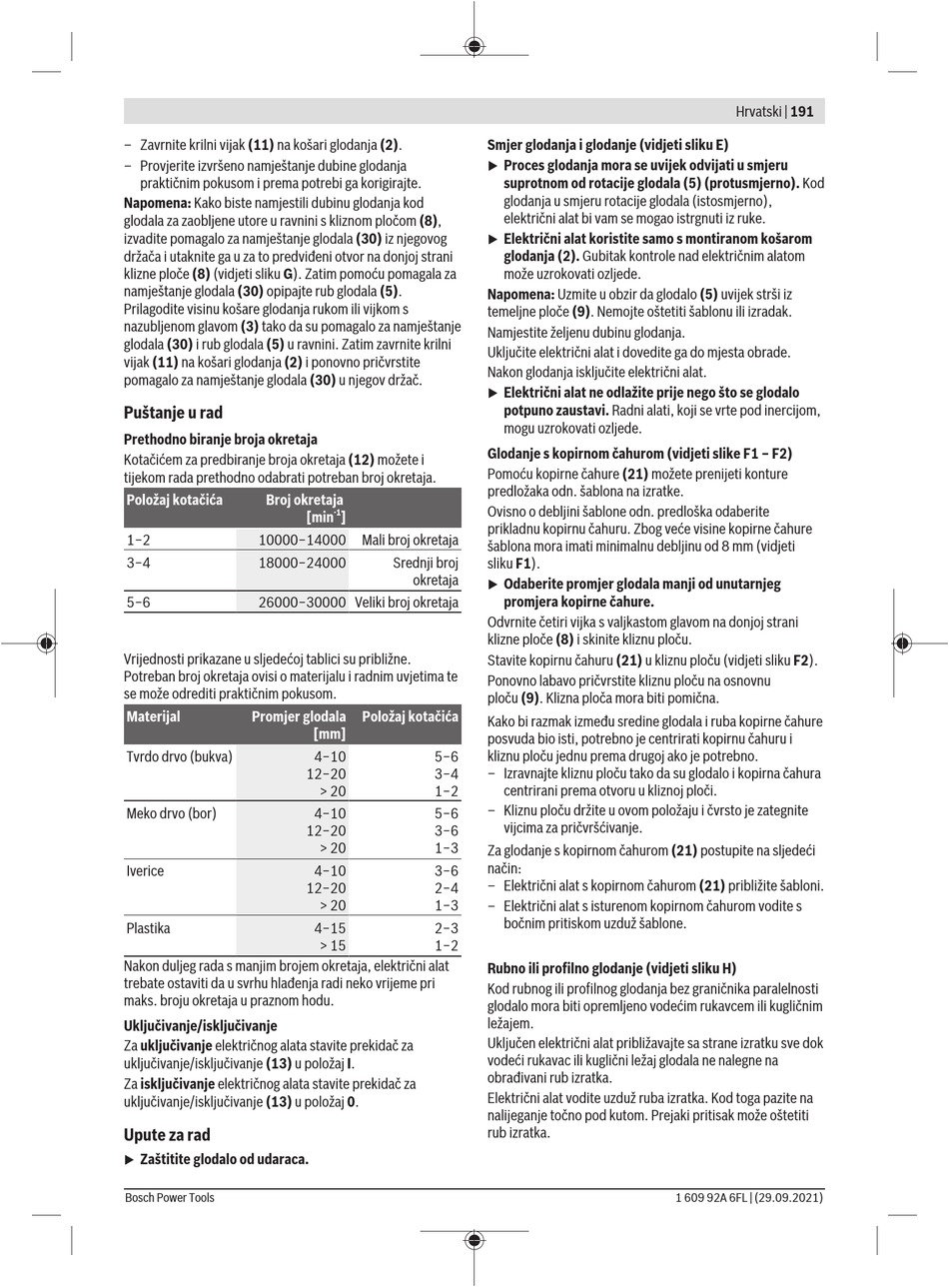

– Zavrnite krilni vijak (11) na košari glodanja (2).
– Provjerite izvršeno namještanje dubine glodanja
praktičnim pokusom i prema potrebi ga korigirajte.
Napomena: Kako biste namjestili dubinu glodanja kod
glodala za zaobljene utore u ravnini s kliznom pločom (8),
izvadite pomagalo za namještanje glodala (30) iz njegovog
držača i utaknite ga u za to predviđeni otvor na donjoj strani
klizne ploče (8) (vidjeti sliku G). Zatim pomoću pomagala za
namještanje glodala (30) opipajte rub glodala (5).
Prilagodite visinu košare glodanja rukom ili vijkom s
nazubljenom glavom (3) tako da su pomagalo za namještanje
glodala (30) i rub glodala (5) u ravnini. Zatim zavrnite krilni
vijak (11) na košari glodanja (2) i ponovno pričvrstite
pomagalo za namještanje glodala (30) u njegov držač.
Puštanje u rad
Prethodno biranje broja okretaja
Kotačićem za predbiranje broja okretaja (12) možete i
tijekom rada prethodno odabrati potreban broj okretaja.
Položaj kotačića Broj okretaja
1−2 10000−14000
3−4 18000−24000
5−6 26000−30000 Veliki broj okretaja
Vrijednosti prikazane u sljedećoj tablici su približne.
Potreban broj okretaja ovisi o materijalu i radnim uvjetima te
se može odrediti praktičnim pokusom.
Materijal Promjer glodala
Tvrdo drvo (bukva)
Meko drvo (bor)
Iverice
Plastika
Nakon duljeg rada s manjim brojem okretaja, električni alat
trebate ostaviti da u svrhu hlađenja radi neko vrijeme pri
maks. broju okretaja u praznom hodu.
Uključivanje/isključivanje
Za uključivanje električnog alata stavite prekidač za
uključivanje/isključivanje (13) u položaj I.
Za isključivanje električnog alata stavite prekidač za
uključivanje/isključivanje (13) u položaj 0.

Upute za rad

Zaštitite glodalo od udaraca.
u
Bosch Power Tools
-1
[min ]
Mali broj okretaja
Srednji broj
okretaja
Položaj kotačića
[mm]
4−10 5−6
12−20 3−4
> 20 1−2
4−10 5−6
12−20 3−6
> 20 1−3
4−10 3−6
12−20 2−4
> 20 1−3
4−15 2−3
> 15 1−2
Smjer glodanja i glodanje (vidjeti sliku E)
Proces glodanja mora se uvijek odvijati u smjeru
u
suprotnom od rotacije glodala (5) (protusmjerno). Kod
glodanja u smjeru rotacije glodala (istosmjerno),
električni alat bi vam se mogao istrgnuti iz ruke.
Električni alat koristite samo s montiranom košarom
u
glodanja (2). Gubitak kontrole nad električnim alatom
može uzrokovati ozljede.
Napomena: Uzmite u obzir da glodalo (5) uvijek strši iz
temeljne ploče (9). Nemojte oštetiti šablonu ili izradak.
Namjestite željenu dubinu glodanja.
Uključite električni alat i dovedite ga do mjesta obrade.
Nakon glodanja isključite električni alat.
Električni alat ne odlažite prije nego što se glodalo
u
potpuno zaustavi. Radni alati, koji se vrte pod inercijom,
mogu uzrokovati ozljede.
Glodanje s kopirnom čahurom (vidjeti slike F1 – F2)
Pomoću kopirne čahure (21) možete prenijeti konture
predložaka odn. šablona na izratke.
Ovisno o debljini šablone odn. predloška odaberite
prikladnu kopirnu čahuru. Zbog veće visine kopirne čahure
šablona mora imati minimalnu debljinu od 8 mm (vidjeti
sliku F1).
Odaberite promjer glodala manji od unutarnjeg
u
promjera kopirne čahure.
Odvrnite četiri vijka s valjkastom glavom na donjoj strani
klizne ploče (8) i skinite kliznu ploču.
Stavite kopirnu čahuru (21) u kliznu ploču (vidjeti sliku F2).
Ponovno labavo pričvrstite kliznu ploču na osnovnu
ploču (9). Klizna ploča mora biti pomična.
Kako bi razmak između sredine glodala i ruba kopirne čahure
posvuda bio isti, potrebno je centrirati kopirnu čahuru i
kliznu ploču jednu prema drugoj ako je potrebno.
– Izravnajte kliznu ploču tako da su glodalo i kopirna čahura
centrirani prema otvoru u kliznoj ploči.
– Kliznu ploču držite u ovom položaju i čvrsto je zategnite
vijcima za pričvršćivanje.
Za glodanje s kopirnom čahurom (21) postupite na sljedeći
način:
– Električni alat s kopirnom čahurom (21) približite šabloni.
– Električni alat s isturenom kopirnom čahurom vodite s
bočnim pritiskom uzduž šablone.
Rubno ili profilno glodanje (vidjeti sliku H)
Kod rubnog ili profilnog glodanja bez graničnika paralelnosti
glodalo mora biti opremljeno vodećim rukavcem ili kugličnim
ležajem.
Uključen električni alat približavajte sa strane izratku sve dok
vodeći rukavac ili kuglični ležaj glodala ne nalegne na
obrađivani rub izratka.
Električni alat vodite uzduž ruba izratka. Kod toga pazite na
nalijeganje točno pod kutom. Prejaki pritisak može oštetiti
rub izratka.
