Planungshinweise Vitovent 200-C; Ersatzfilter Für Außenluft-Filterkasten; Aufstellung; Anforderungen An Die Aufstellung - Viessmann VITOVENT 200-C Planungsanleitung

Installationszubehör

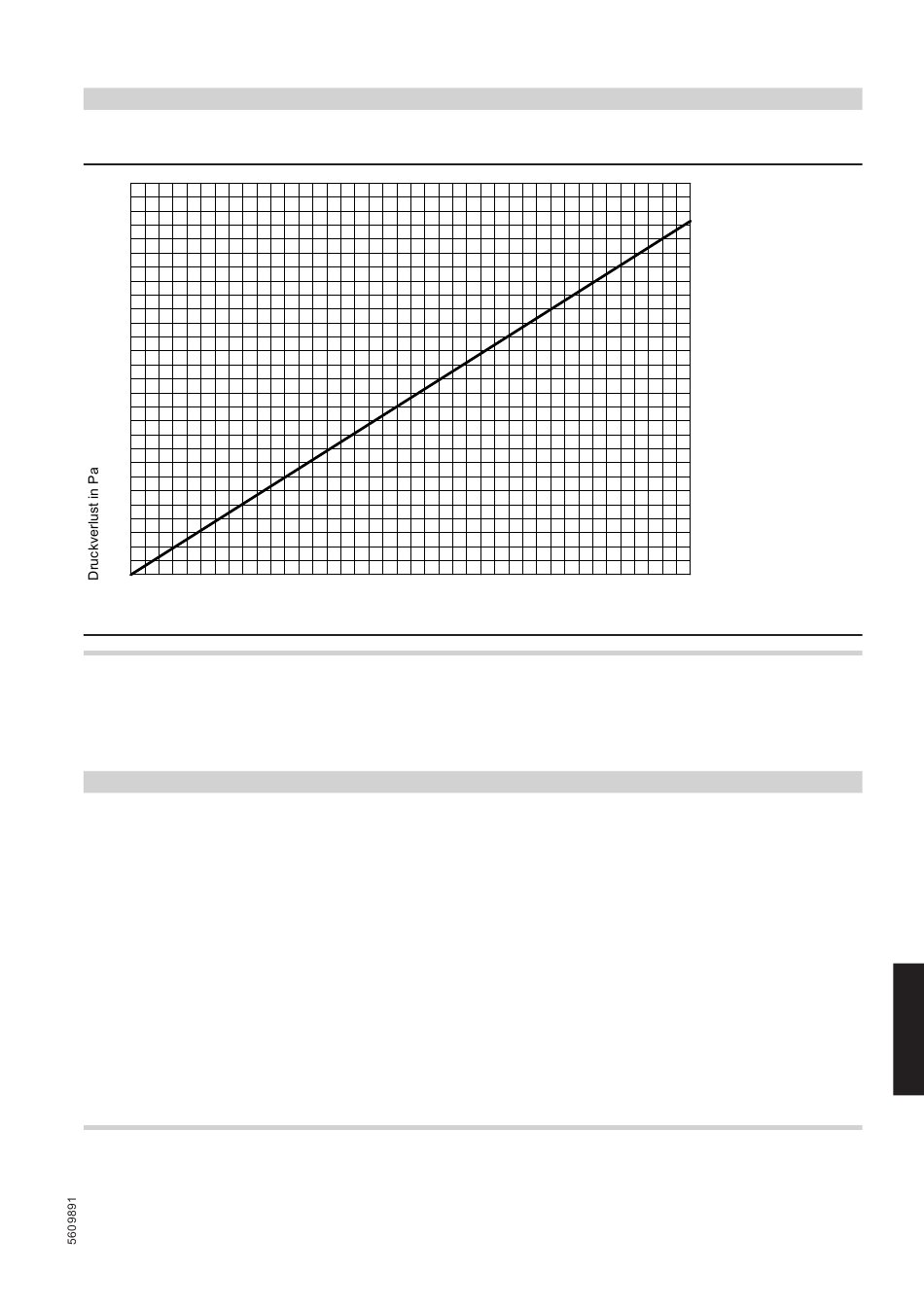

Druckverlust Außenluft-Filterkasten
70
60
50
40
30
20
10
0
0 50
Luftvolumenstrom in m³/h
Ersatzfilter für Außenluft-Filterkasten
Best.-Nr. 7173846
2 Stück Taschenfilter ISO ePM1 70 % nach ISO 16890 (F7 nach
EN 779) für Außenluft-Filterkasten

Planungshinweise Vitovent 200-C

7.1 Aufstellung

Anforderungen an die Aufstellung

■ Lüftungsgerät vorzugsweise innerhalb der luftdichten und wärme-
gedämmten Gebäudehülle aufstellen.
■ Lüftungsgerät im trockenen, frostfreien Bereich aufstellen.
■ Das Lüftungsgerät kann an der Decke oder wandhängend montiert
werden.
■ Kurze Leitungsführung zu den Abluft- und Zuluftbereichen einhal-
ten.
■ Zuluft- und Abluftleitungen, die durch unbeheizte Bereiche des
Gebäudes verlaufen, müssen mit dampfdiffusionsdichten Materia-
lien wärmegedämmt werden. Falls EPP-Rohre oder EPP-Bögen
verwendet werden, ist diese Maßnahme nicht erforderlich.
■ Für den Netzanschluss ist eine Schuko-Steckdose erforderlich.
■ Falls Lüftungsbedienteil, Typ LB1 oder Stufenschalter verwendet
wird: Bedienteil an einem zentralen Ort montieren, z. B. Wohnzim-
mer.

Aufstellvarianten

Aufstellung innerhalb der luftdichten und wärmegedämmten
Gebäudehülle
■ Für jede Wohnung separates Wohnungslüftungs-System vorse-
hen.
■ Montage unter der Decke oder wandhängend
VITOVENT
(Fortsetzung)
100 150 200 250 300 350
■ Der Kondenswasserablauf muss mit Gefälle an eine Abwasserlei-
tung angeschlossen werden.
■ Das Lüftungsgerät muss für Wartungsarbeiten zugänglich sein.
■ Mögliche Aufstellräume:
– Separater Technikraum, Abstellraum oder Hauswirtschaftsraum
– Innerhalb der Wohnung, entkoppelt zu schutzbedürftigen Räu-
men
– Kellerraum
– Wärmegedämmter Seitenraum im Dachboden (Abseite)
Hinweis
Schallwerte des Lüftungsgeräts beachten, auch an den Anschluss-
Stutzen. Um die gesetzlichen Grenzwerte einzuhalten, abhängig von
der Aufstellung einen Schalldämpfer und/oder eine Schallentkopp-
lung des Lüftungsgeräts vorsehen.
