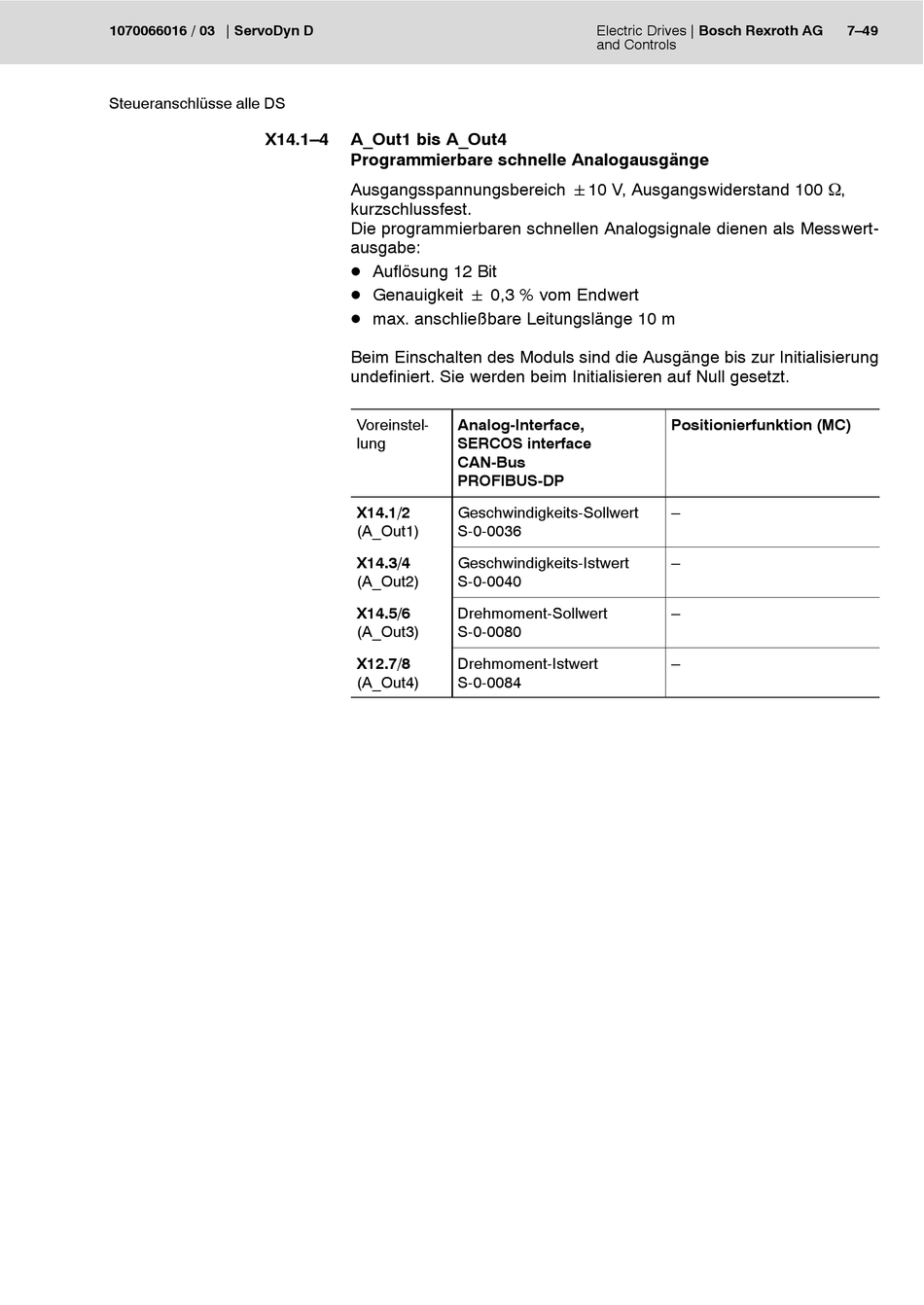

1070066016 / 03
ServoDyn D
Steueranschlüsse alle DS
X14.1–4
A_Out1 bis A_Out4
Programmierbare schnelle Analogausgänge
Ausgangsspannungsbereich "10 V, Ausgangswiderstand 100 W,
kurzschlussfest.
Die programmierbaren schnellen Analogsignale dienen als Messwert-
ausgabe:
D Auflösung 12 Bit
D Genauigkeit " 0,3 % vom Endwert
D max. anschließbare Leitungslänge 10 m
Beim Einschalten des Moduls sind die Ausgänge bis zur Initialisierung
undefiniert. Sie werden beim Initialisieren auf Null gesetzt.
Voreinstel-
Analog-Interface,
lung
SERCOS interface
CAN-Bus
PROFIBUS-DP
X14.1/2
Geschwindigkeits-Sollwert
(A_Out1)
S-0-0036
X14.3/4
Geschwindigkeits-Istwert
(A_Out2)
S-0-0040
X14.5/6
Drehmoment-Sollwert
(A_Out3)
S-0-0080
X12.7/8
Drehmoment-Istwert
(A_Out4)
S-0-0084
Electric Drives
Bosch Rexroth AG
and Controls
Positionierfunktion (MC)
–
–
–
–
7–49
