16.4.4 Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung
Rexroth IndraControl S67 Profibus-Koppler 8 digitale Eingänge (M8)
2. Es folgt eine Pause von 1 Sekunde.
Gruppennummer 1: S-BUS-Fehler
3. Die CS-LED blinkt 1-mal die 1er Stelle: 0,5 s an und aus.
4. Es folgt die Einleitung für den Fehlercode mit einer Pause von 2 Sekun‐
den, 40 ms Blinken und erneut einer Pause von 2 Sekunden.
Fehlercode 13: Aktualisierung der Software für das I/O-Modul fehlgeschlagen
5. Die CS-LED blinkt 1-mal die 10er-Stelle.
6. Es folgt eine Pause von zwei Sekunden.
7. Die CS-LED blinkt 3-mal die 1er-Stelle.
8. Es folgt die Einleitung für das Fehlerargument mit einer Pause von 2 Se‐
kunden, 40 ms Blinken und erneut einer Pause von 2 Sekunden.
Fehlerargument 5: I/O-Modul auf dem 6. Steckplatz
9. Die CS-LED blinkt 5-mal die 1er-Stelle.
10. Es folgt eine Pause von 4 Sekunden.
Der Blinkcode startet bei der Einleitung der Startphase. Bei nur einer Störung
wiederholt sich dieser Ablauf, bei mehreren Störungen wird die nächste anlie‐
gende Störung durchlaufen.
3 4
1 2
9

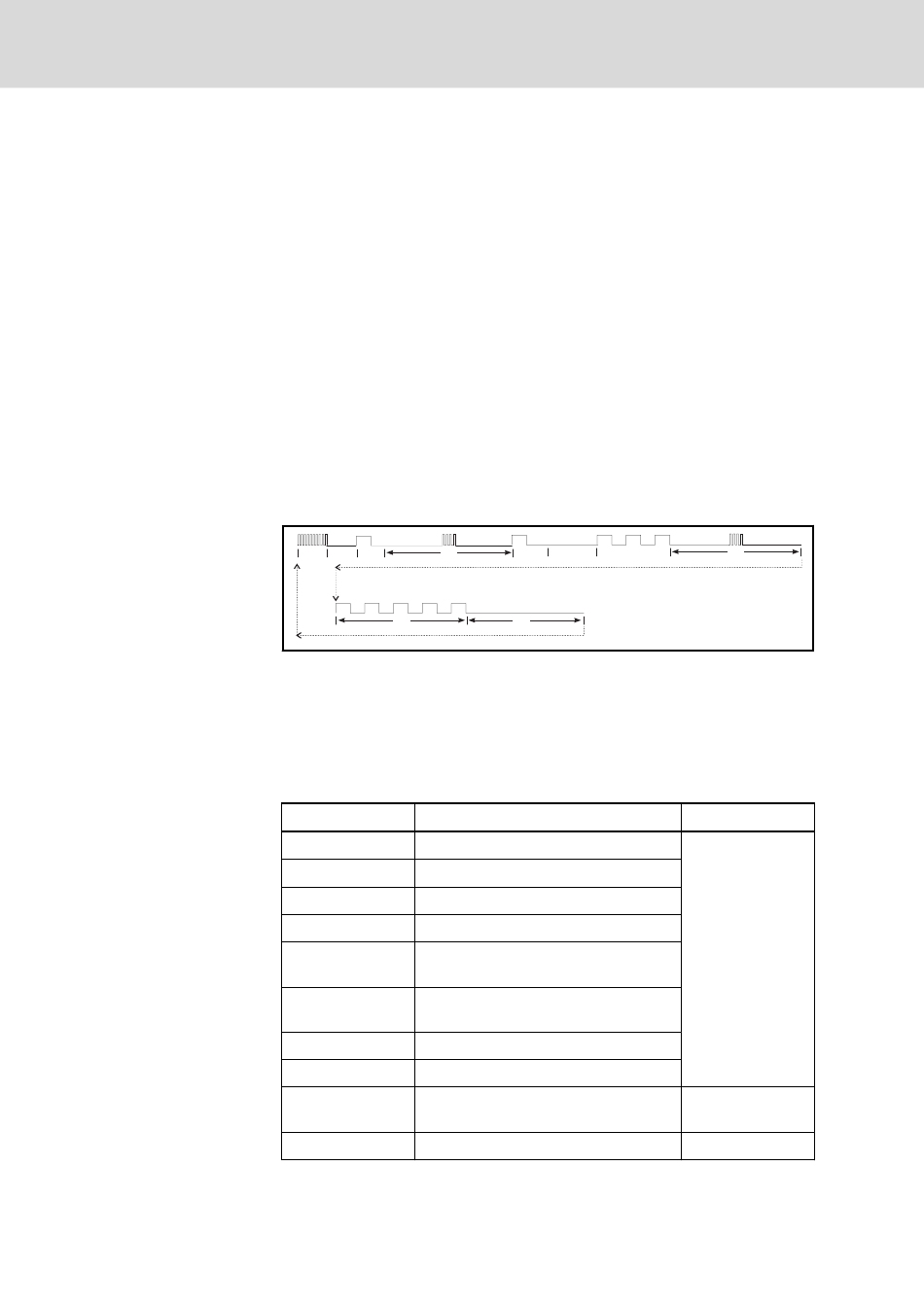

Abb. 16-4: Ablauf eines Blinkcodes
In diesem Kapitel sind alle Störungen und Warnungen gelistet, die über die
CS-LED und BUS-LED ausgegeben werden.
Die Störungen und Warnungen sind in die folgenden Fehlergruppen einge‐
teilt:
Gruppennummer Bezeichnung
1 S-BUS-Fehler
2 S-BUS-Warnungen
3 –
4 –
5 Allgemeine betriebsinterne Hardware-
Fehler
6 Allgemeine betriebsinterne Hardware-
Warnungen
7 Allgemeine Software-Fehler
8 Allgemeine Software-Warnungen
9 Spezifische, betriebsinterne Hardware-
Fehler
10 –
DOK-CONTRL-S67PBBKDI8*-AP05-DE-P
5 7
6
10
Anzeige
CS-LED
–
–
8
