Auflösung
WARNUNG
7.3.10
Kombinierte Tastatur-/Maus-Schnittstelle
Keyb. – PS/2 Mini-DIN-Tastatur-/
Maus-Schnittstelle
and Controls
Abb.7-12:

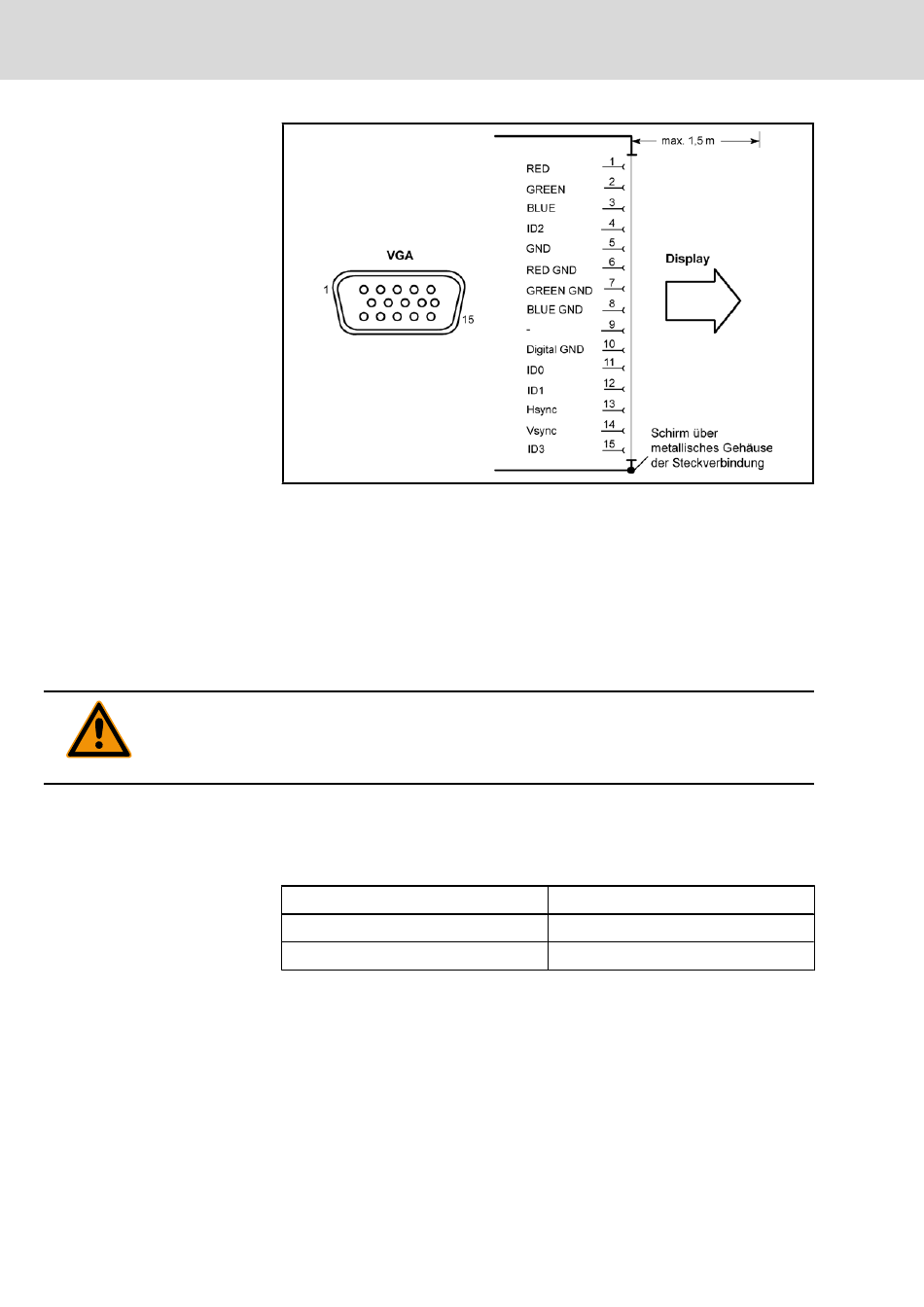

VGA-Schnittstelle
Die folgenden Standard-Auflösungen können mit einer Bildwiederholfrequenz
von min. 72 Hz betrieben werden:
●
VGA-Mode: 640 × 480 Pixel 32 Bit Farben
●
SVGA-Mode: 800 × 600 Pixel 32 Bit Farben
●
XGA-Mode: 1024 × 768 Pixel 32 Bit Farben
●
SXGA-Mode: 1280 × 1024 Pixel 24 Bit Farben
Die Auflösung und Anzahl der Farben wird in der Systemsteuerung des Be‐
triebssystems eingestellt.
Sachschäden am Monitor durch falsche Einstellung der Auflösung und
der Farben!
Beachten Sie die technischen Daten Ihres Monitors und gleichen Sie die Be‐
triebssystemparameter darauf ab.
Als externer Monitor empfiehlt sich ein strahlungsarmes Modell gemäß TCO95.
Außerdem sollte die von Ihnen angestrebte Monitor-Auflösung bei einer Bild‐
wiederholfrequenz von mindestens 72 Hz möglich sein.
PS/2 Mini-DIN-Buchse, 6-polig
Leitungslänge:
Leitungstyp:
Rexroth IndraControl VPP 21.1 | Projektierung
Max. 1,5 m
Geschirmt, Querschnitt min. 0,14 mm
2
