Projektierung | Rexroth IndraControl VPP 21.1
6.2.3
Tastenblock "Maschine"
6.2.4
Funktionstastenblöcke
6.2.5
Tastenblöcke "Bedienung"

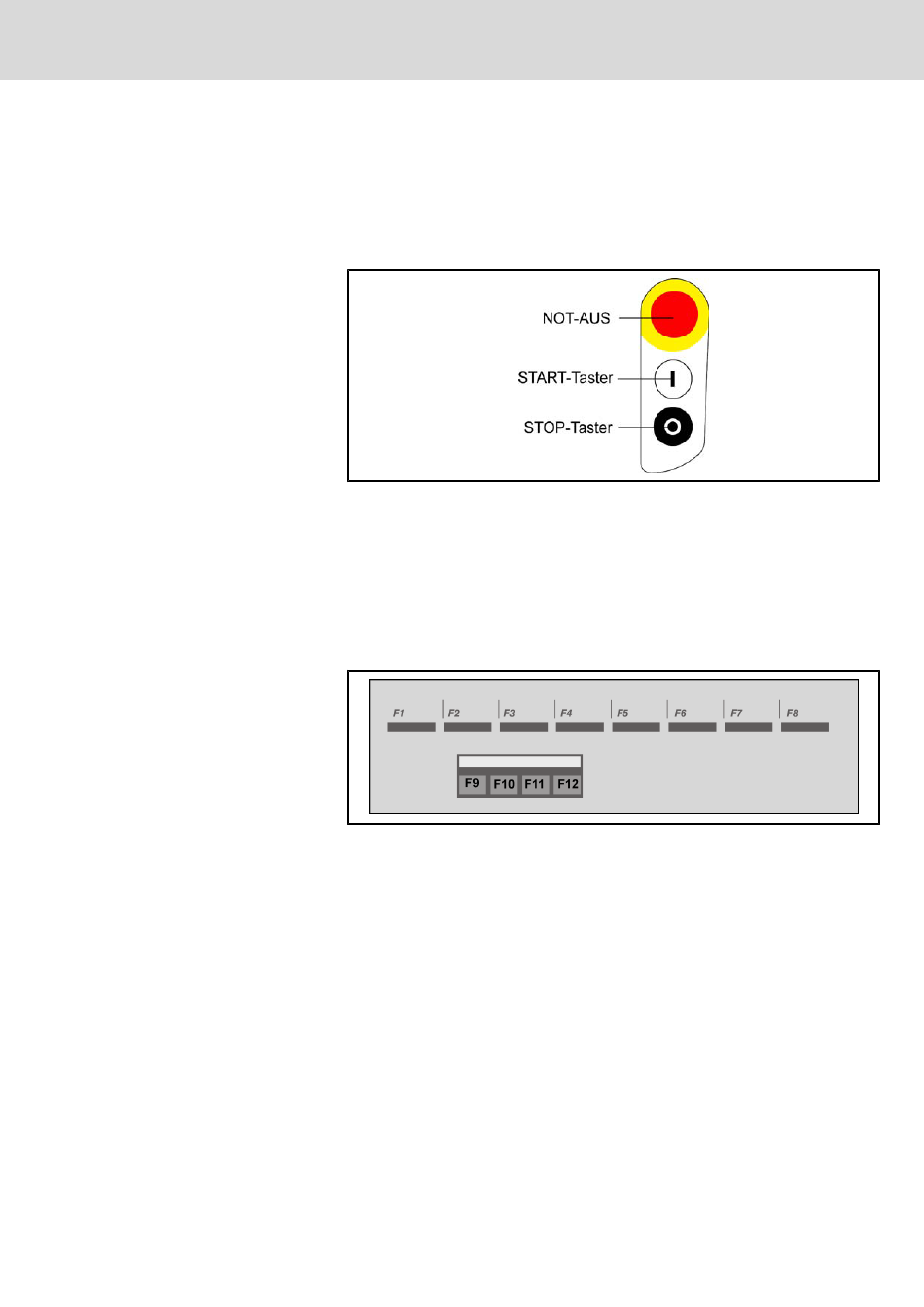

Der Tastenblock "Maschine" besteht aus folgenden drei Tasten:
●
NOT-AUS (rot, überlistungssicher nach EN 418)
●
START-Taster (weiß, beleuchtet)
●
STOP-Taster (schwarz)
Abb.6-2:
Tastenblock "Maschine"
Auch die Funktion folgender Tasten kann durch Anwendungsprogramme fest‐
gelegt werden:
●
8 Softkeys, F1 bis F8, die waagrecht unterhalb des Displays angeordnet
sind.
●
4 Tasten, F9 bis F12, unterhalb der Softkeys F2 bis F4, deren Bezeich‐
nung durch Einschubstreifen vom Anwender festgelegt wird.
Abb.6-3:
Funktionstastenblöcke F1 bis F12
Die programmierbaren Tastenblöcke "Bedienung 1/2/3" beinhalten 16 Tasten,
von denen 14 mit integrierten LEDs ausgestattet sind.
Electric Drives
| Bosch Rexroth AG
and Controls
Anzeige- und Bedienkomponenten
29/67
