Projektierung | Rexroth IndraControl VPP 21.1
7.3.6
Ethernet-Schnittstellen
Ethernet-Netzwerkanschluss
Am USB-Stecker darf durch das angeschlossene Gerät ein Strom
von maximal 500 mA entnommen werden. Steigt die Last über
500 mA an, spricht die interne Stromüberwachung an.

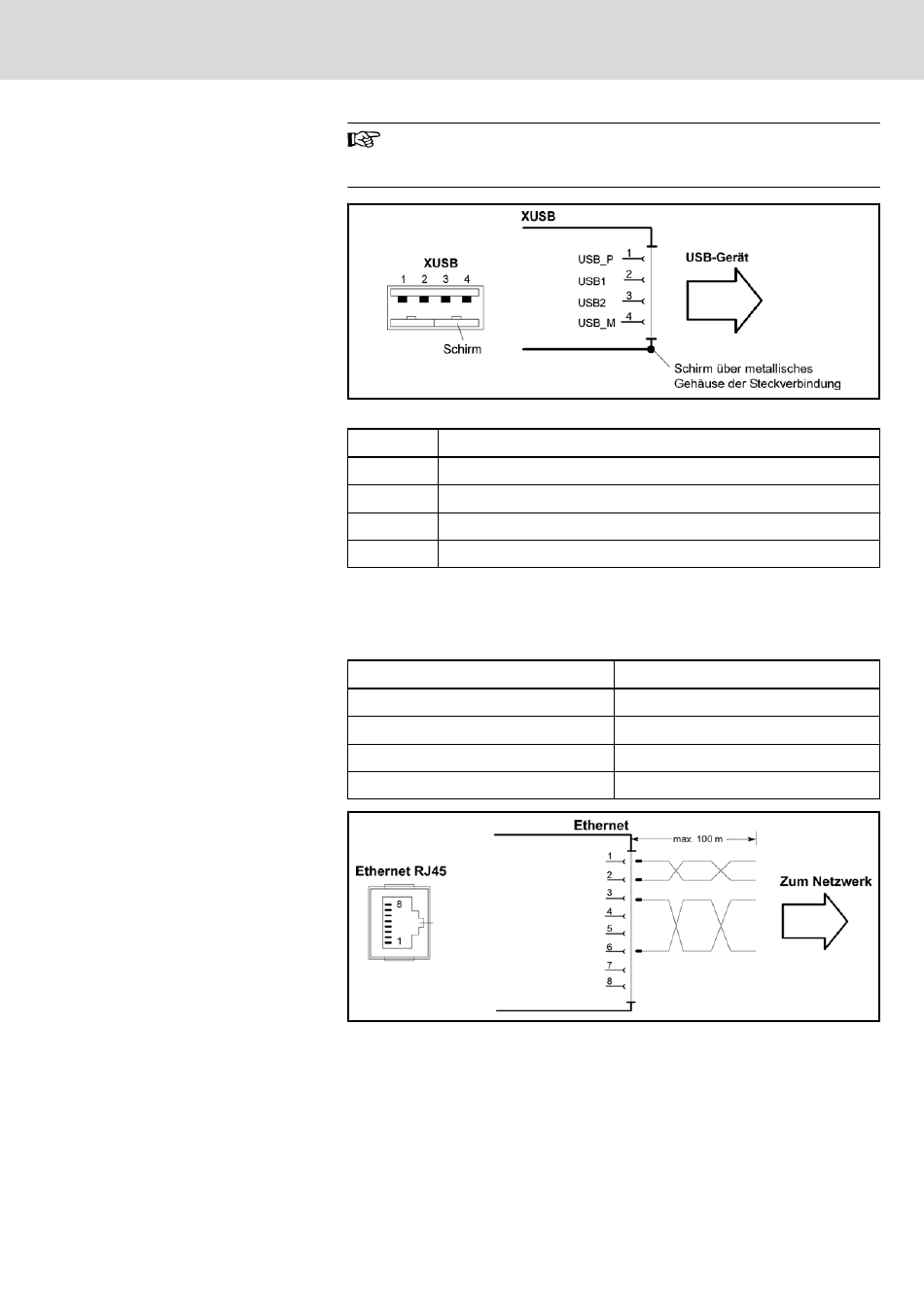

Abb.7-6:
USB-Schnittstellen
Pin
Funktion
1
USB-Stromversorgung (max. 500 mA)
2
Daten -
3
Daten +
4
USB-Ground
Über die Ethernet-Schnittstellen Eth.1 und Eth.2 kann das VPP 21 mit Ethernet-
Netzwerken verbunden werden.
RJ45, Buchse, 8-polig
Typ:
Leitungslänge:
Leitungstyp:
Übertragungsgeschwindigkeit:
Abb.7-7:
Ethernet-Schnittstelle
Die Treiber-Konfiguration des Netzwerkanschlusses kann in der Taskleiste
oder in der "Systemsteuerung" mit dem Icon "Netzwerkkarte" aufgerufen wer‐
den. Dort kann unter anderem eingestellt werden, ob der Datentransfer mit
10 MBit/s und/oder 100 MBit/s über das Netzwerk erfolgen soll.
Electric Drives
| Bosch Rexroth AG
and Controls
Ethernet 10Base T / 100Base X
Max. 100 m
Geschirmt, 2-adrig verdrillt
10 bzw. 100 MBit/s
45/67
VPP 21-Box
