24/67
Bosch Rexroth AG | Electric Drives
Maßangaben
5.2
Einbau
5.2.1
Montagehinweise
5.2.2
Montage
and Controls

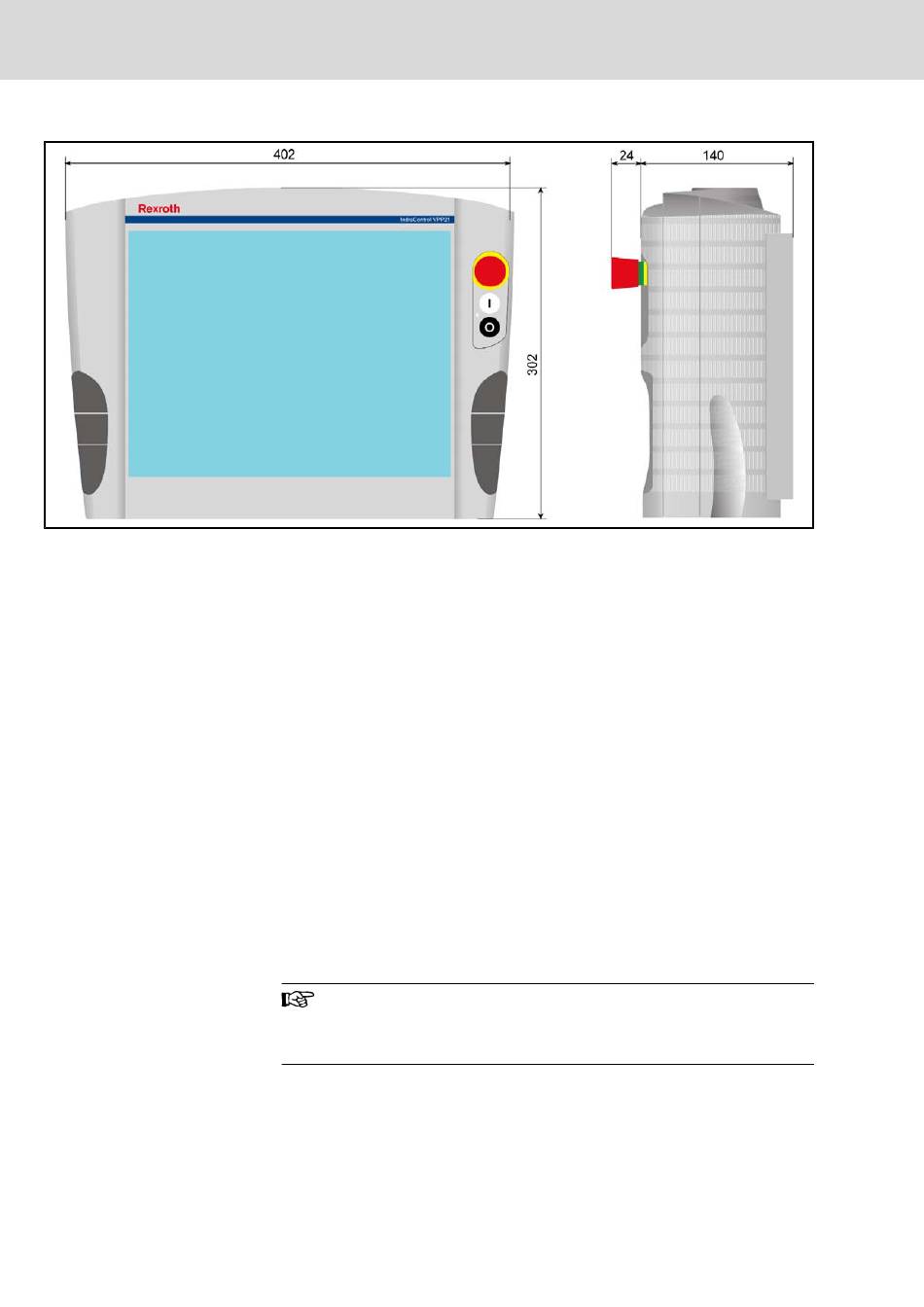

Abb.5-2:
Gehäusemaße VPP 21 mit Touch-Screen
●
Montieren Sie das VPP 21.1 so, dass eine ergonomische Bedienung ge‐
währleistet ist. Außerdem muss der Bediener jederzeit freien Blick auf die
sich bewegenden Anlagen- und Maschinenteile haben!
●
Vermeiden Sie Einbauorte, die direkter Sonneneinstrahlung ausgesetzt
sind, da diese zu verringerter Bildschirm-Lesbarkeit und zusätzlicher Er‐
wärmung führen.
●
Sehen Sie für ausreichende Belüftung einen Mindestfreiraum rings um
das VPP 21.1 von mindestens 100 mm vor.
●
Verlegen Sie alle Anschlussleitungen in Schleifen, verwenden Sie
schleppkettentaugliche Leitungen. Versehen Sie die Leitungen mit Zu‐
gentlastungen.
●
Halten Sie möglichst großen Abstand zu Störquellen.
Das VPP 21.1 ist vorgesehen für eine Galgenmontage. Als Zubehör können
Sie von Bosch Rexroth einen Tragarm beziehen (siehe
mationen" auf Seite
63).
Die Kabel werden durch den Galgen zum VPP 21.1 geführt. Dem‐
entsprechend kann es sinnvoll sein, bereits während der Montage
des VPP 21.1 an den Galgen, die Kabel jeweils in das gerade zu
montierende Teilstück des Galgens einzuziehen.
Den Tragarm befestigen Sie entsprechend den jeweiligen Anforderungen fach‐
gerecht z. B. an der Maschine.
Die Verbindung zwischen Tragarm und VPP 21.1 kann zum Beispiel durch ein
Montagerohr hergestellt werden.
Rexroth IndraControl VPP 21.1 | Projektierung
Kap. 10 "Bestellinfor‐
