36/67
Bosch Rexroth AG | Electric Drives
Anzeige- und Bedienkomponenten
START, STOP, NOT-AUS
and Controls
Tasten‐
MF2
nummer
S65
-
START
S66
-
STOP
Abb.6-9:
Tastencodes
Die Anschlüsse des NOT-AUS-Schalters und der Tasten START und STOP
(S64 bis S66) sind auf eine Steckerleiste geführt. Diese Steckerleiste befindet
sich am oberen Rand auf der Rückseite des VPP 21 unter der linken Tür.

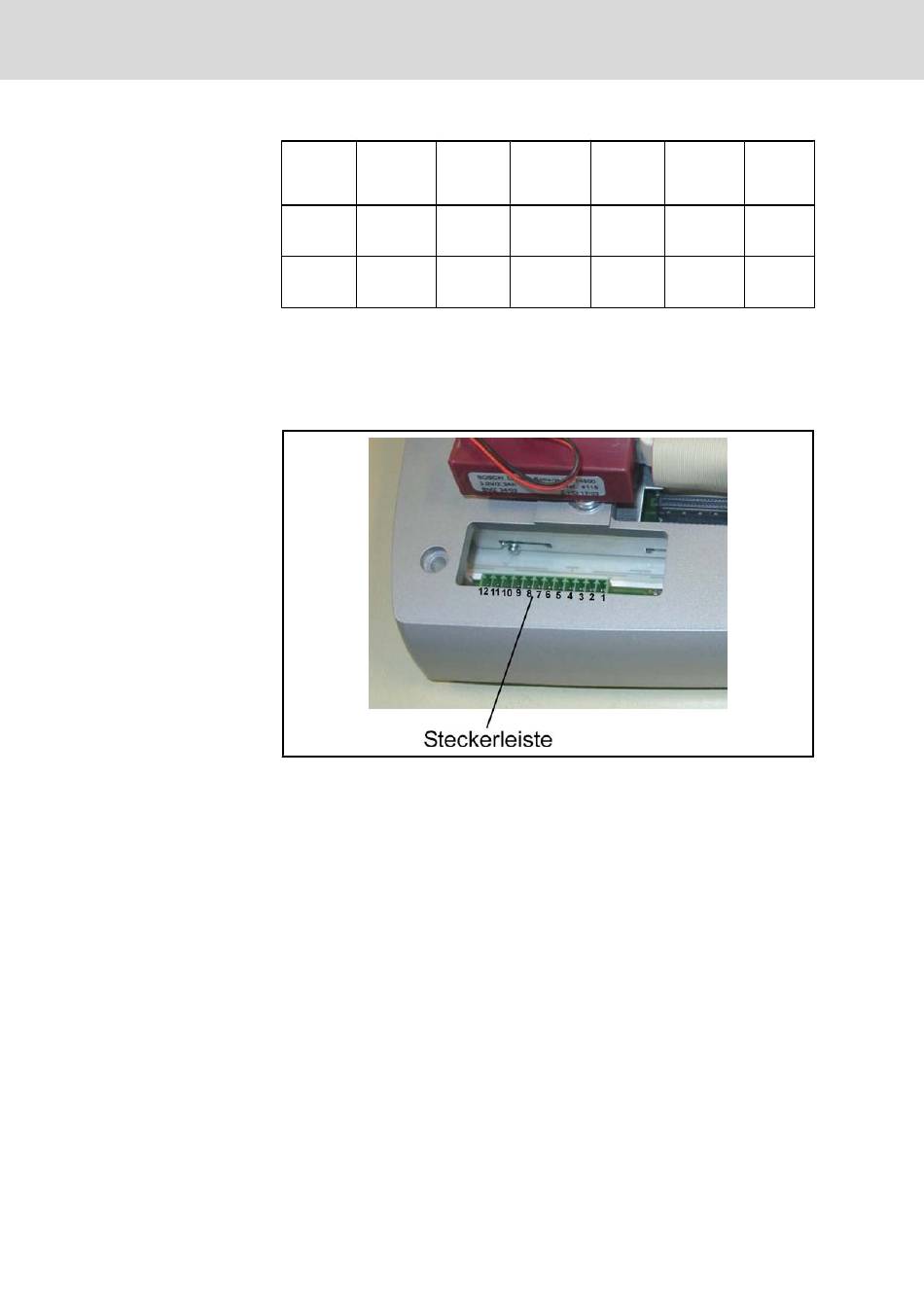

Abb.6-10:
Anschlüsse von NOT-AUS, START, STOP
Diese Anschlüsse stehen für anwenderspezifische Verdrahtungen gemäß fol‐
gendem Anschlussbild zur Verfügung:
Rexroth IndraControl VPP 21.1 | Projektierung
Maus
Repeat
Serial
-
-
-
-
-
-
Digitale
LED
Ausgänge
Out 24V
-
-
-
-
