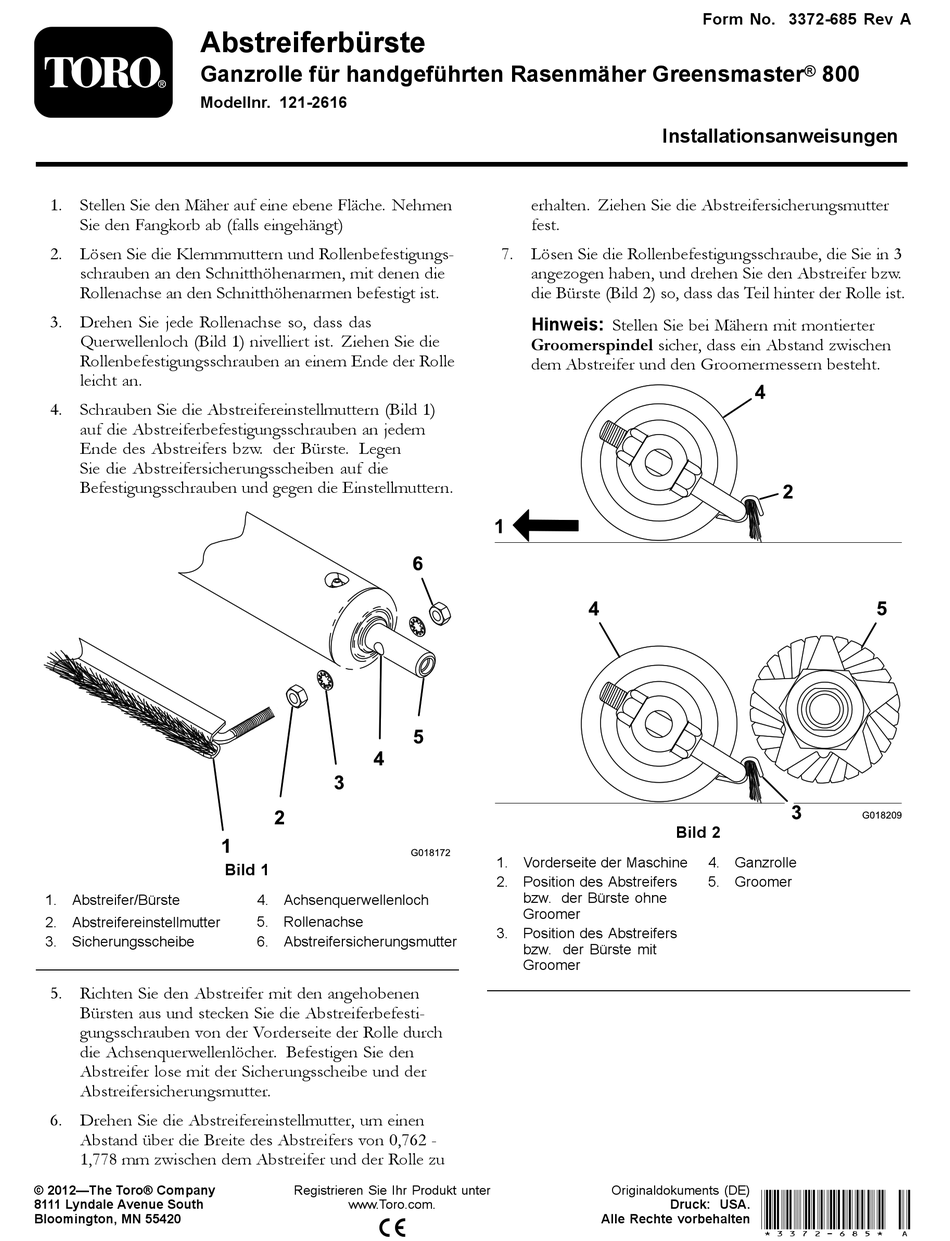

Toro Greensmaster 800 Installationsanweisungen

Abstreiferbürste
Ganzrolle für handgeführten Rasenmäher Greensmaster
Modellnr. 121-2616
1. Stellen Sie den Mäher auf eine ebene Fläche. Nehmen
Sie den Fangkorb ab (falls eingehängt)
2. Lösen Sie die Klemmmuttern und Rollenbefestigungs-
schrauben an den Schnitthöhenarmen, mit denen die
Rollenachse an den Schnitthöhenarmen befestigt ist.
3. Drehen Sie jede Rollenachse so, dass das
Querwellenloch (Bild 1) nivelliert ist. Ziehen Sie die
Rollenbefestigungsschrauben an einem Ende der Rolle
leicht an.
4. Schrauben Sie die Abstreifereinstellmuttern (Bild 1)
auf die Abstreiferbefestigungsschrauben an jedem
Ende des Abstreifers bzw. der Bürste. Legen
Sie die Abstreifersicherungsscheiben auf die
Befestigungsschrauben und gegen die Einstellmuttern.
1. Abstreifer/Bürste
2. Abstreifereinstellmutter
3. Sicherungsscheibe
5. Richten Sie den Abstreifer mit den angehobenen
Bürsten aus und stecken Sie die Abstreiferbefesti-
gungsschrauben von der Vorderseite der Rolle durch
die Achsenquerwellenlöcher. Befestigen Sie den
Abstreifer lose mit der Sicherungsscheibe und der
Abstreifersicherungsmutter.
6. Drehen Sie die Abstreifereinstellmutter, um einen
Abstand über die Breite des Abstreifers von 0,762 -
1,778 mm zwischen dem Abstreifer und der Rolle zu
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
4
3
2
1
Bild 1
4. Achsenquerwellenloch
5. Rollenachse
6. Abstreifersicherungsmutter
Registrieren Sie Ihr Produkt unter
www.Toro.com.
erhalten. Ziehen Sie die Abstreifersicherungsmutter
fest.
7. Lösen Sie die Rollenbefestigungsschraube, die Sie in 3
angezogen haben, und drehen Sie den Abstreifer bzw.
die Bürste (Bild 2) so, dass das Teil hinter der Rolle ist.
Hinweis: Stellen Sie bei Mähern mit montierter
Groomerspindel sicher, dass ein Abstand zwischen
dem Abstreifer und den Groomermessern besteht.
1
6
4
5
G018172
1. Vorderseite der Maschine
2. Position des Abstreifers
bzw. der Bürste ohne
Groomer
3. Position des Abstreifers
bzw. der Bürste mit
Groomer
