Hitachi CSNET WEB Technisches Handbuch Seite 99

7 Konfigurations- und
Anzeigeoptionen

Nutzung de Grafik

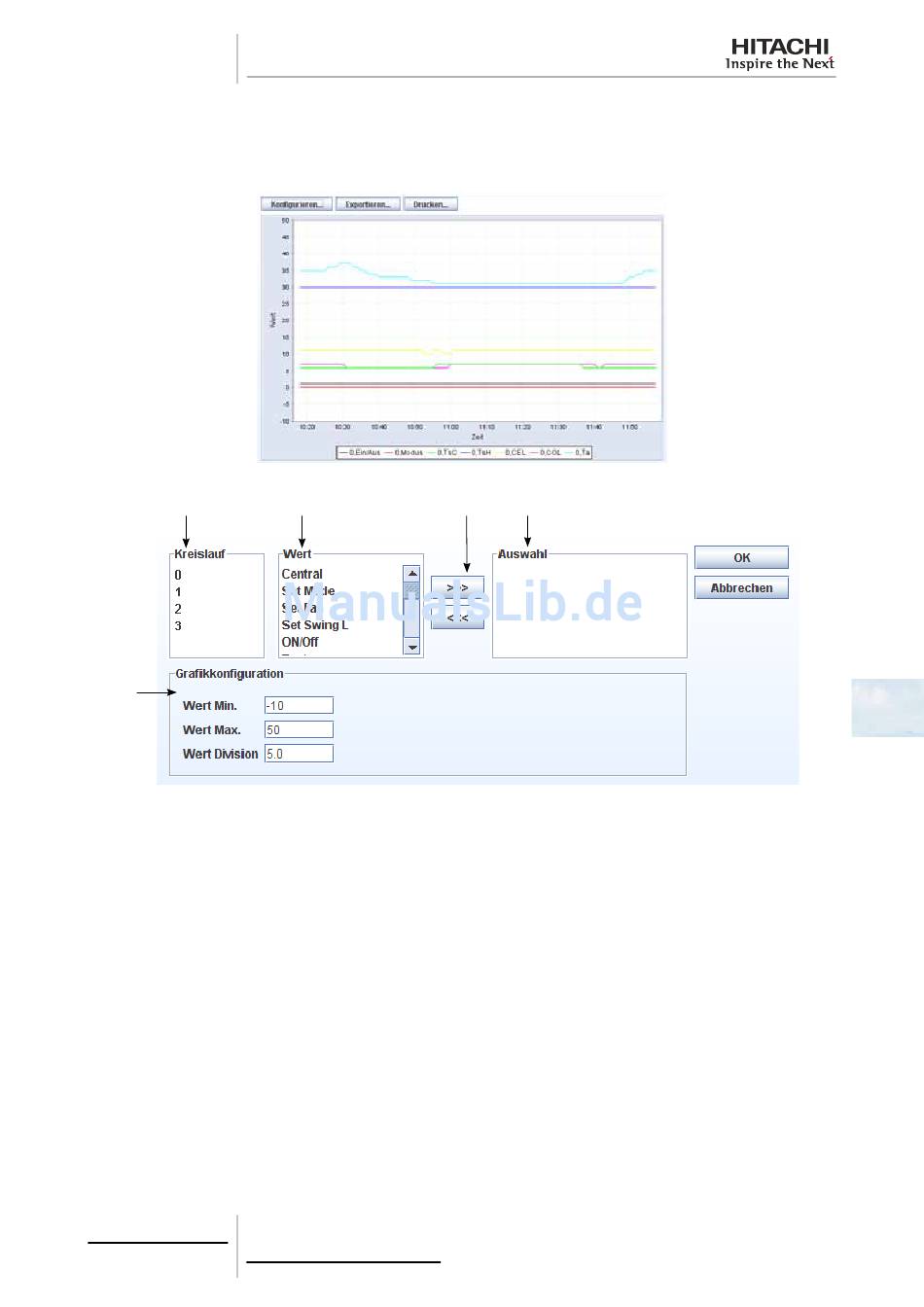

Zur Umstellung der Anzeige in den Grafikmodus wählen Sie die Registerkarte Grafik im Anzeigefenster.
Öffnen Sie das Konfigurationsfenster für die Grafik, indem Sie auf Konfigurieren... drücken.
Das Fenster Grafikkonfiguration besitzt mehrere Felder:
1
5
1 Auswahl des Geräts: Bei System Free-Geräten ist hier die Innengeräteadresse und bei Kältekompressor die Adresse
des anzuzeigenden Kreislaufs angegeben.
2 Wert: Dieses Feld enthält die verschiedenen Werte, die für das Gerät oder den Kreislauf angezeigt werden können.
Nähere Erläuterungen zu den einzelnen Parametern finden Sie im Abschnitt über die Wertetabelle.
3 Auswahltasten: Sie ermöglichen das Hinzufügen oder Löschen einer Serie (Gerät + Wert) aus der Anzeige.
4 Auswahl: Anzuzeigende Serie.
5 Grafikkonfiguration: Konfiguration der Grafikanzeige. Im Feld Wert Min. kann der Mindestwert für die Y-Achse gewählt
werden und im Feld Wert Max. der Höchstwert für die Y-Achse.
Erzeugung einer Grafik:
• Wählen Sie das Gerät (Innengerät oder Kreislauf), das der Serie hinzugefügt werden soll.
• Wählen Sie den Wert für das Gerät, das hinzugefügt werden soll.
• Drücken Sie auf ">>>", um die Auswahl der Serienliste hinzuzufügen.
• Wiederholen Sie die Schritte 1 bis 3, um die verschiedenen, in der Liste erforderlichen Serien hinzuzufügen. Um eine
ausgewählte Serie zu löschen, wählen Sie die Serienliste und drücken Sie auf ">>>".
• Konfigurieren Sie die Grafik gemäß Ihren Erfordernissen.
• Drücken Sie auf "OK", um die Aktualisierung durchzuführen und zum CSNET WEB zurückzukehren.
Wählen Sie über die untere Scroll-Leiste den Tag aus. Ändern Sie den Tag im Feld Tag.
Mit der Taste Exportieren kann eine Grafik im JPG-Format exportiert werden. Mit der Taste Drucken kann eine Grafik
ausgedruckt werden.
