6 Betrieb und Konfiguration
durch die Verwendung von
Building Layout
Die Kältekompressor-Fernbedienung hat dieselben Schaltflächen wie das Kältekompressor-Einstellungsfeld. Die Funktio-
nen dieser Schaltflächen werden unter Bedienungstafel

6.2 Individuelle Einstellung und Konfiguration des Building Layouts

Die Option Building Layout ermöglicht die Verwendung eines Schemas Ihrer Installation, das Ihnen die Installationsinfor-
mationen in einer freundlicheren Ansicht anzeigt. Es erleichtert die Verwaltung Ihrer Installation.
Zur Erstellung einer Building Layout-Datei müssen Sie die Anwendung Building Layout-Editor starten. Diese Anwendung
finden Sie auf Ihrer CSNET WEB Installations-CD-ROM.
Es gibt zwei Konzepte, die Sie kennen müssen, bevor Sie mit der Erstellung eines Building Layouts beginnen:
• Form: markiert den Bereich eines Gerätes oder einer Zone.
• Zone: ist ein Bereich, der verschiedene Formen enthält.

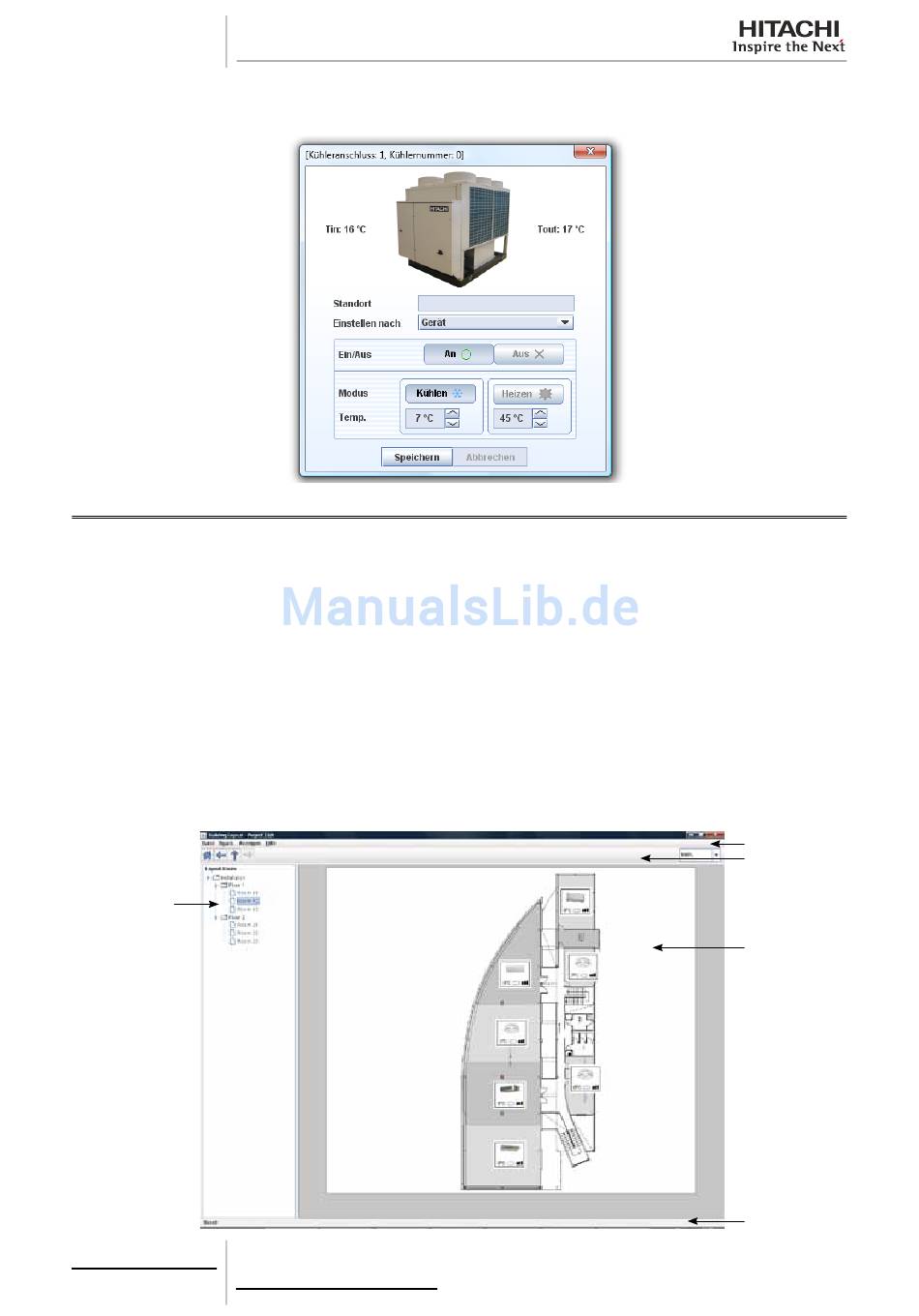

Der Building Layout-Editor verfügt über fünf Zonen:
1 Baum: zeigt Ihnen die Installations-Topologie an und ermöglicht das schnelle Verschieben von Zonen.
2 Menü-Leiste: enthält die allgemeinen Optionen der Aktionen, die Sie durchführen können.
3 Werkzeug-Leiste: verfügt über Navigations- und Zoom-Schaltflächen.
4 Bearbeitungsbereich: Interface zum Erstellen der Formen innerhalb einer Zone.
5 Status-Leiste: enthält Informationen über den Programmstatus.
1
72
TCDE0038 rev.6 - 11/2012
der Kältekompressorgeräte erläutert.
2
3
4
5
