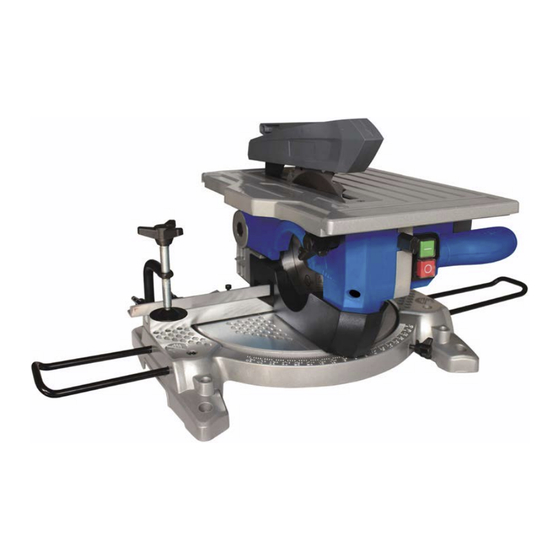

- Seite 1 Originalanleitung Tisch-Kapp-Gehrungssäge TKG 210/30 Artikel Nr. 89 13 38 Original Instructions Table, Crosscut and Mitre Saw TKG 210/30 Article No. 89 13 38...
-
Seite 2: Sehr Geehrte Damen Und Herren
Sehr geehrte Damen und Herren Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf. Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! Bitte lesen Sie alle Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnisse und Schäden vorzubeugen. - Seite 4 EIN/AUS Schalter ON/OFF Switch Verriegelungsknopf Locking Button Sägeblatt Saw Blade Schraubzwinge Screw Clamp Tischeinlage Kapp- und Gehrungssäge Table Insert Crosscut and Mitre Saw Drehknebel des drehbaren Tisches Turnknob of the Rotatable Table Seitliche Werkstückstütze Lateral Work Piece Supports Anschlag Fence Drehknebel für die Schraubzwinge Turnknob for the Screw Clamp Tischeinlage Tischkreissäge...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................Seite 2 Vor der ersten Benutzung ....................Seite 5 Inbetriebnahme....................... Seite 5 Umrüsten der Säge ......................Seite 5 EIN/AUS-Schalter ......................Seite 6 Staubabsaugung ......................Seite 6 Verwendung als Kapp- und Gehrungssäge ..............Seite 6 Verwendung als Tischkreissäge ..................Seite 7 Verwendung des Schiebestocks .................. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Beachten bitte Vermeidung Fehlfunktionen, Schäden gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshin- weise sowie folgende Hinweise: Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung. Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. - Seite 7 Sie sofort alle Arbeiten mit der Säge ein. Unternehmen Sie keine eigenen Reparaturversuche. Lassen Sie die Maschine nur durch einen qualifizierten Fachmann instand setzen, oder wenden Sie sich an den Westfalia Kundenservice. Entfernen Sie keine Schnittreste oder sonstige Werkstückteile aus dem Schnittbereich, so lange die Maschine läuft und das Sägeaggregat sich noch nicht in Ruhestellung befindet.
- Seite 8 Sicherheitshinweise Lange Werkstücke müssen beim Schnitt zusätzlich abgestützt werden. Am besten ist dafür ein Rollenbock geeignet. Führen Sie das Werkstück erst an das Sägeblatt heran, wenn das Sägeblatt läuft, um das Risiko eines Rückschlages zu vermeiden. Stellen Sie sicher, dass die Sägefläche frei ist und keine Einstellwerkzeuge oder kleine Werkstücke in der Nähe der Sägefläche liegen.
-
Seite 9: Aufbau Und Benutzung
Aufbau und Benutzung Vor der ersten Benutzung Entnehmen Sie die Kreissäge aus der Verpackung und überprüfen Sie ob sich alle Zubehörteile im Lieferumfang befinden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem gefährlichen Spielzeug für Kinder werden. Inbetriebnahme Befestigen Sie beim Betrieb der Kreissäge diese auf einem stabilen Unterbau. -
Seite 10: Ein/Aus-Schalter
Aufbau und Benutzung Oberteil. Lösen Sie die Befestigungsknebel (15) und stellen Sie den Sägetisch ganz nach unten und sichern Sie ihn durch Anziehen der Befestigungsknebel. EIN/AUS Schalter (1) Zum Einschalten der Kreissäge drücken Sie den grünen Knopf, zum Ausschalten den roten Knopf. -
Seite 11: Verwendung Als Tischkreissäge
Aufbau und Benutzung Verwendung als Tischkreissäge Richten Sie die Säge wie oben im Kapitel „Umrüsten der Säge“ beschrieben als Tischkreissäge ein. Verwenden Sie die Säge in der Einstellung als Tischkreissäge immer mit vollständig abgesenktem Tisch. Der Tisch ist mit einer Skala zur Positionierung der Parallelanschlage (12) ausgestattet. Der Parallelanschlag wird mit den Drehknebeln fixiert. -
Seite 12: Wartung, Reinigung Und Lagerung
Sollte die Kreissäge einen Defekt haben, stellen Sie die Arbeiten mit der Säge sofort ein und unternehmen Sie bitte keine eigenen Reparaturversuche. Nehmen Sie Kontakt zum Westfalia Kunden Service auf oder lassen Sie die Maschine durch einen qualifizierten Fachmann überprüfen und instand setzen. -
Seite 13: Safety Notes
Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury: Please read this manual carefully and use the unit only according to this manual. Dispose of used packaging material carefully or store it out of the reach of children. There is a danger of suffocation! ... - Seite 14 Safety Notes have the machine repaired before using it again. Do not attempt to repair it yourself. Have the machine repaired by a qualified professional or turn to the Westfalia Customer Support. Do not reach unto the working area to remove pieces or for any other reason while the machine is running and the saw assembly is not locked into the resting position.
-
Seite 15: Assembly And Operation
Assembly and Operation Before first Use Take the bench saw and all accessory parts out of the package. As transport protection a Styrofoam block is wedged in the machine. Remove it before setting up the machine. Please make sure all parts are present. Dispose of packaging materials or store it out of reach of children. -
Seite 16: On/Off Switch
Assembly and Operation ON/OFF Switch (1) To turn the machine ON, push the green button and to turn off the machine, press the button. The ON/OFF switch is a safety switch with low voltage circuit breaker. The construction of the switch makes sure that the machine will not accidentally restart after power failure. -
Seite 17: Using The Push Stick
Westfalia Customer Service. If the machine becomes defective, immediately stop using it and do not try to repair it yourself. Contact the Westfalia Customer service or have the machine repaired by a qualified professional. Store the bench saw in a dry location and protect the machine from dust and dirt. -
Seite 18: Technische Daten
Technische Daten | Technical Data Nennaufnahmeleistung 1200 W Rated Input Power Spannung 220 -240 V~ Voltage Frequenz 50 Hz Frequency 4200 min Leerlaufdrehzahl No Load Speed Gewicht ohne Zubehör 9 kg Weight without accessories Sägeblattdurchmesser 210 mm Saw Blade Diameter Sägeblattbohrung 30 mm Saw Blade Centre Hole... -
Seite 19: Consignes De Sécurité
Consignes de sécurité S'il vous plaît noter, afin d'éviter des dysfonctionnements, des dommages ou des problèmes de santé les instructions générales de sécurité annexés et les avertissements suivantes: S'il vous plaît lire attentivement ces instructions et utiliser l’appareil en suivant ces instructions. - Seite 20 Non effettuare tentativi di riparazione per conto proprio. Far riparare la macchina da uno specialista qualificato o contattare il servizio clienti Westfalia. Non rimuovere detriti da taglio o altre parti del pezzo dall’area di taglio finché la macchina è...
- Seite 21 Consignes de sécurité Assurez-vous que la surface de coupe de la scie est libre et qu'aucun outil de réglage ou de petites pièces qui doivent être coupées se trouvent à proximité. Les petits morceaux de bois à travailler et l’outils de réglage peuvent êtres projetés incontrôlées par la lame en rotation et provoquer des blessures.
-
Seite 22: Informazioni Sulla Sicurezza
Informazioni sulla sicurezza Si prega di notare, al fine di evitare malfunzionamenti, danni o problemi alla salute le istruzioni generali di sicurezza allegate e le seguenti avvertenze: Si prega di leggere attentamente queste istruzioni e di utilizzare l’apparecchio in base a queste istruzioni. - Seite 23 N’entreprenez pas vos propres tentatives de réparation. Faites réparer la machine uniquement par un spécialiste qualifié ou contactez le service clientèle de Westfalia. Ne retirez aucun débris de coupe ou autre pièce de la zone de coupe tant que la machine est en marche et que la scie n’est pas encore en position de repos.
- Seite 24 Notizen | Notes...
-
Seite 25: Eg-Konformitätserklärung Ec Declaration Of Conformity
Machinery EN 61029-1:2009+A11, EN 61029-2-11:2012+A11 Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt. The technical documentations are on file at the QA department of the Westfalia Werkzeug-company. Hagen, den 20. November 2019 Hagen, 20 of November, 2019 Thomas Klingbeil, Qualitätsbeauftragter / QA Representative... - Seite 26 Please do not discharge it in the garbage bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 11/19...
