5.4
Elektrischer Anschluss
5.4.1
Allgemeine Anschlusshinweise
Arbeiten unter Spannung und der elektrische Anschluss dürfen nur durch entsprechend
geschultes Fachpersonal erfolgen.
Wird die Ventilanschaltung an ein aktives, Spannung führendes Bussegment angeschlossen, so
ist darauf zu achten, dass die Busleitungen nicht kurzgeschlossen werden, damit andere Bus-
teilnehmer nicht in ihrer Funktion gestört werden.
Lage der elektrischen Anschlüsse
Die Anschlussklemmen der Ventilanschaltung für den Anschluss der Ventile mit ERKs und den Feldbus
sind in zwei getrennten Klemmräumen untergebracht.
Linker
Klemmraum

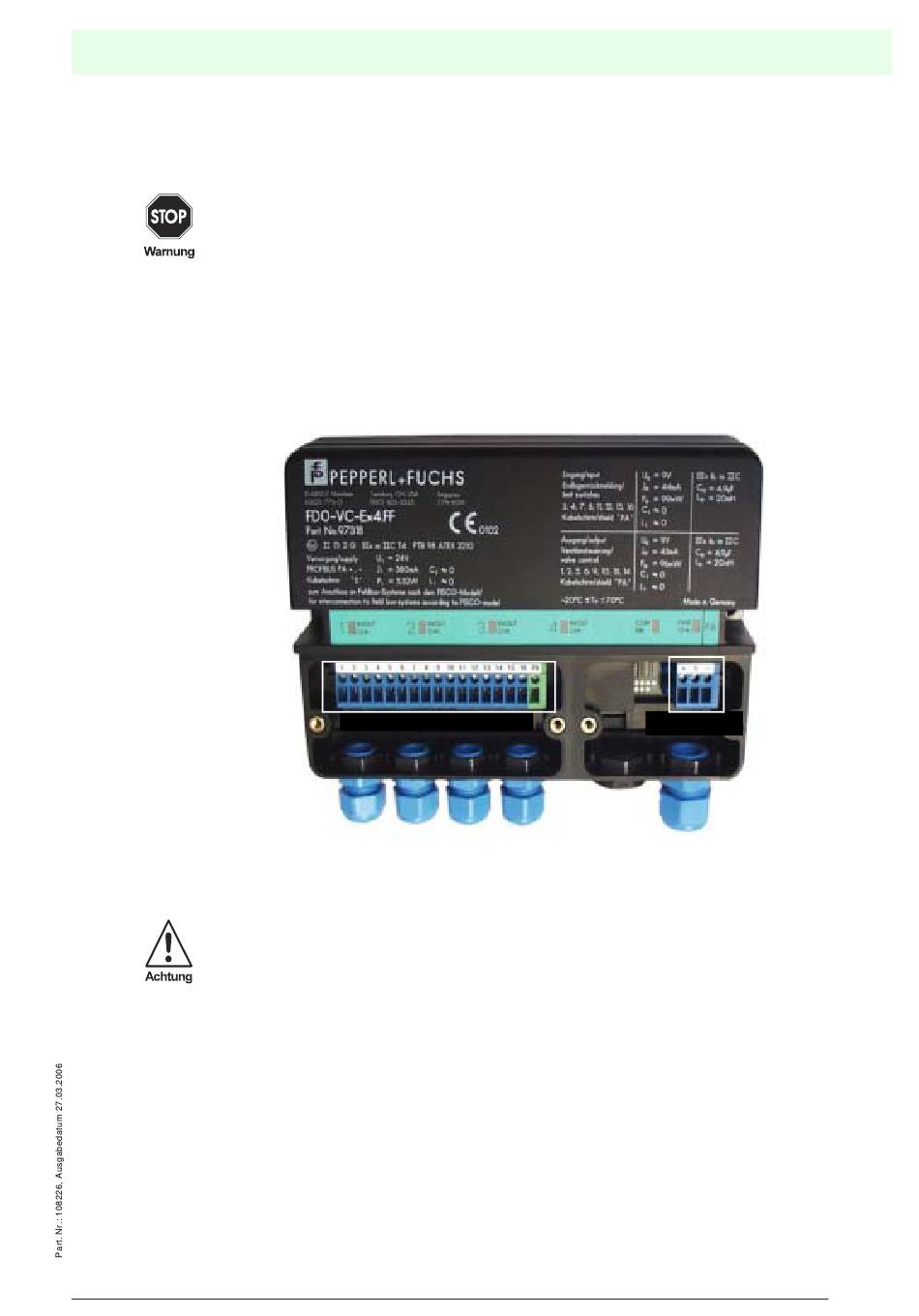

Bild 5.2:
Ventilanschaltung mit abgenommenen Klemmraumdeckeln
Im Hinblick auf die Einhaltung der Schutzart IP65 des Gehäuses ist bei der Durchführung der
Anschlussarbeiten zu beachten, dass
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
Ventile + Endlagen-Sensoren
•
für den Anschluss nur Rundkabel mit einem Durchmesser von 4 mm ... 8 mm für die
Ventile bzw. 5 mm ... 10 mm für den Feldbus eingesetzt werden,
•
die Kabelverschraubungen ordnungsgemäß angezogen werden,
•
die Dichtungen der Klemmraumdeckel nicht beschädigt sind und die Schrauben der
Klemmraumdeckel ordnungsgemäß angezogen werden,
•
nicht benutzte Kabelverschraubungen mit den mitgelieferten Blindeinsätzen zu ver-
schließen sind, und dass diese Kabelverschraubungen dichtend angezogen sind.
Feldbus Ventilanschaltung FD0-VC-Ex4.FF
Copyright Pepperl+Fuchs, Printed in Germany
Installation
Rechter
FF-H1
Klemmraum
17
