3
Produktbeschreibung
3.1
Lieferumfang
Im Lieferumfang des Gerätes sind enthalten:
•
Ein Gerät FD0-VC-Ex4.PA
•
Eine Produktbeilage (Betriebsanleitung, Datenblatt)
Folgende Teile sind nicht im Lieferumfang des Gerätes enthalten, können aber bis zur bestellten Geräte-
stückzahl kostenfrei mit angefordert werden:
•
Handbuch, deutsch und englisch, inkl. Datenträger (Diskette 3,5" bzw. CD) mit GSD-Datei und DTM-
Treiber
Weiteres Zubehör siehe Kapitel 3.3 und Produktkatalog von Pepperl+Fuchs.
3.2
Systemaufbau
Die Ventilanschaltung FD0-VC-Ex4.PA ist ein Feldgerät für das dem FISCO-Modell entsprechende Feld-
bussystem PROFIBUS-PA. Es können bis zu vier eigensichere Low-Power-Hilfsventile und bis zu acht End-
lagenrückmeldekontakte (ERKs; NAMUR-Sensoren oder mechanische Kontakte) innerhalb
explosionsgefährdeter und nicht-explosionsgefährdeter Bereiche angeschlossen werden. Ein Hilfsventil
dient als Vorsteuerventil für einen Stellantrieb, der zur Rückmeldung der Antriebsposition mit
Endlagenrückmeldekontakten ausgeführt sein kann. Wenn im Verlauf dieses Handbuches von Ventil ge-
sprochen wird, so ist damit die gesamte Kette bestehend aus Hilfsventil und Stellantrieb gemeint.
Die Speisung des PROFIBUS-PA und der angeschlossenen Geräte erfolgt über einen Segmentkoppler, der
auch die Schnittstelle zwischen den explosionsgefährdeten und den nicht explosionsgefährdeten Berei-
chen darstellt.
Für den PROFIBUS-PA wird eine abgeschirmte verdrillte Zweidrahtleitung verwendet. Über diese Zwei-
drahtleitung werden die Feldgeräte mit Spannung versorgt und die Daten ausgetauscht. Der PROFIBUS-
PA erlaubt Verzweigungen, wie in Bild 3.1 gezeigt.
Weiterführende Informationen über den PROFIBUS-PA und wichtige Hinweise für die Planung
und Projektierung sind in /4/ dokumentiert.
Leitsystem
(SPS/PLS)
PROFIBUS-DP
RS485

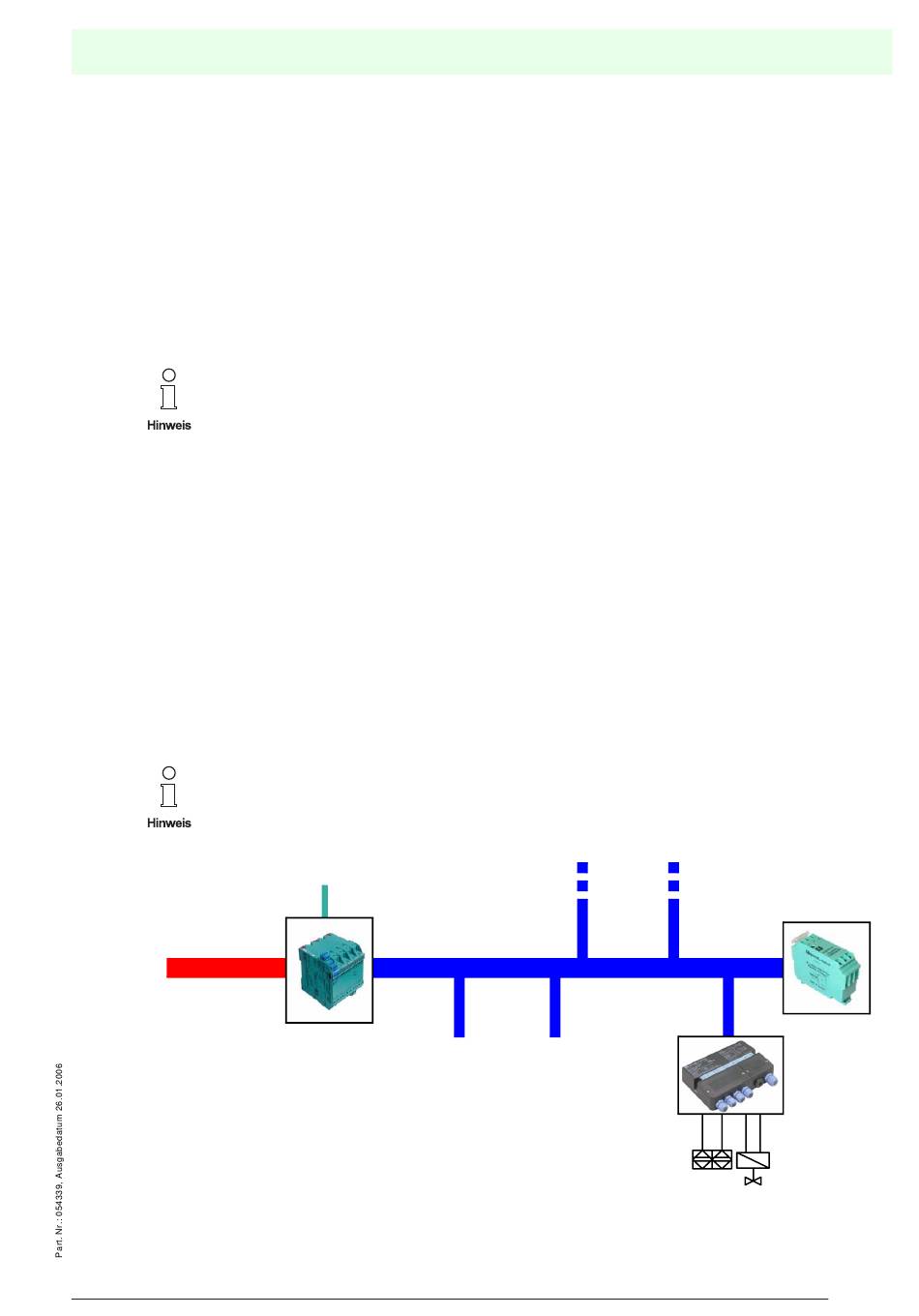

Bild 3.1:
Die Ventilanschaltung FD0-VC-Ex4.PA am PROFIBUS-PA
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
PROFIBUS-PA-Ventilanschaltung FD0-VC-Ex4.PA
Versorgung
[EEx ia]
Segmentkoppler
(Busabschluss
eingeschaltet)
PROFIBUS-PA (IEC 61158-2)
Feldgeräte
Ventilanschaltung
FD0-VC-Ex4.PA
Bis zu vier eigensichere
Low-Power-Hilfsventile
und bis zu acht ERKs
Copyright Pepperl+Fuchs, Printed in Germany
Produktbeschreibung
Busabschluss-
Widerstand
9
