GETTING STARTED
Integration von Remote I/O Stationen mit Buskoppler LB/FB8X09* / LB/FB8X05*
3.
Konfiguration Profibus Master
Im weiteren Verlauf erfolgt die Beschreibung zur Parametrierung der
SPS, welche in der vorliegenden Systemkonstellation als Master
fungiert. Das beschriebene Vorgehen bezieht sich auf die
Verwendung einer Siemens SIMATIC S7-300.
Für die Master Parametrierung muss eine Verbindung zwischen dem
PC und der SPS hergestellt werden. Dies lässt sich z.B. über einen

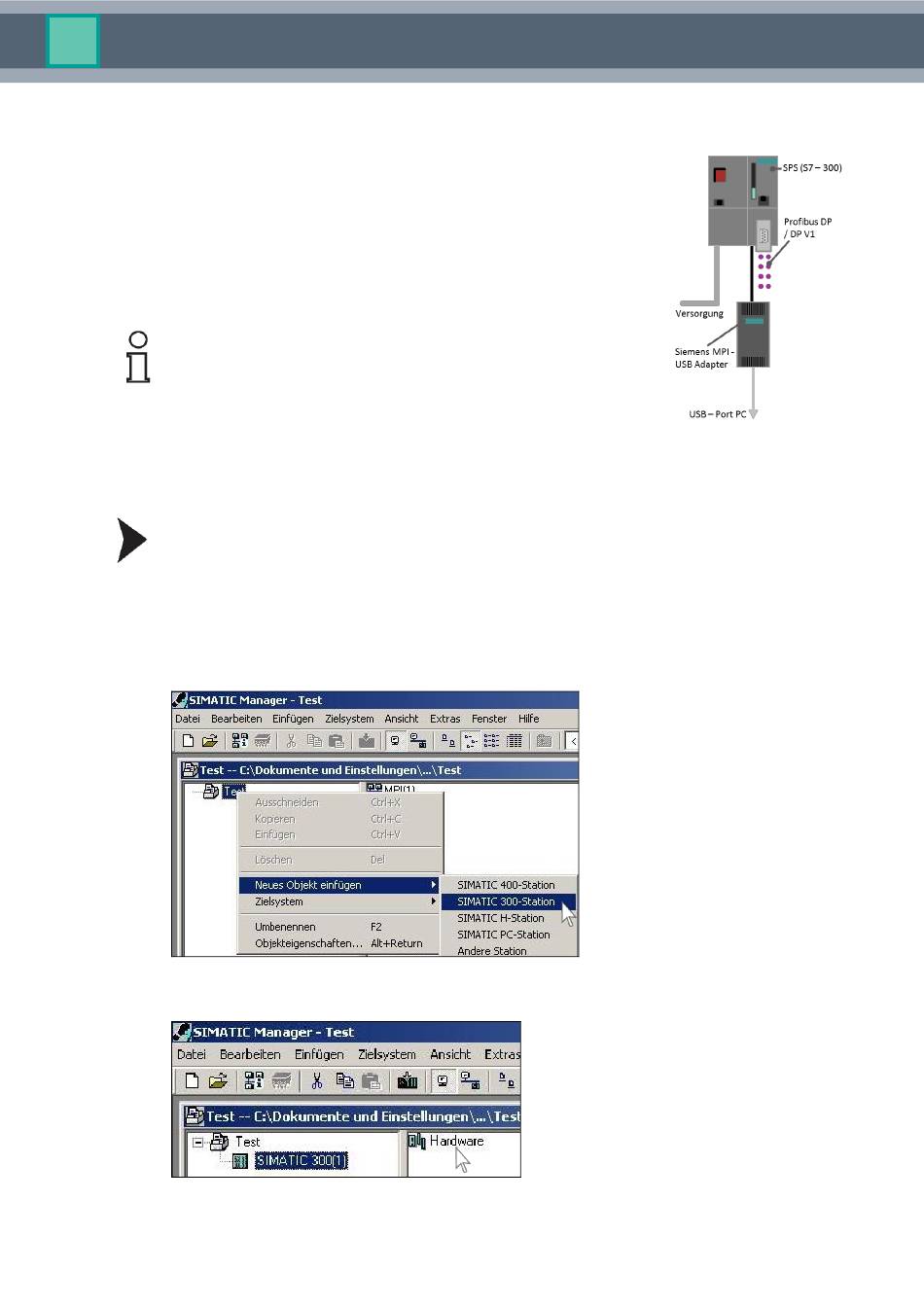

SIMATIC PC Adapter (MPI-USB Adapter) realisieren (vgl. Abb. 7).
Für die Durchführung der folgenden Aktionen wird der
Simatic Manager benötigt.
3.1. Simatic Manager vorbereiten
1. Starten Sie den Simatic Manager.
2. Öffnen Sie im Simatic Manager das Projekt, in dem die Remote I/O Station
eingefügt werden soll.
3. Sofern noch nicht vorhanden, fügen Sie eine SIMATIC 300-Station hinzu
(wegen Verwendung der SIMATIC S7-300):
4. Öffnen Sie die HW Konfig durch Doppelklick auf Hardware:
Abbildung 7: MPI-USB Adapter
6
