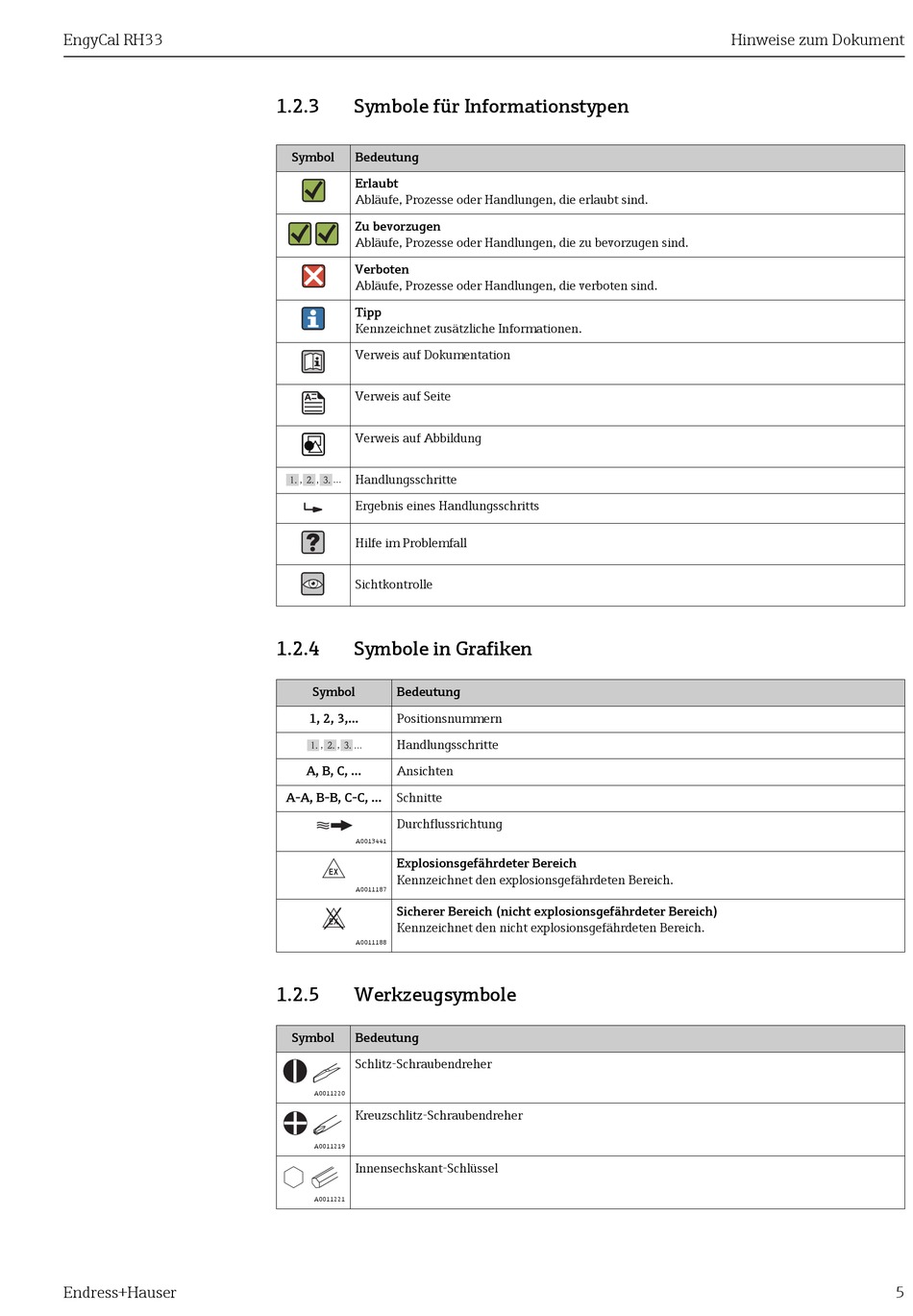

1.2.3 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
Verweis auf Abbildung
Handlungsschritte
, ,
...
Ergebnis eines Handlungsschritts
Hilfe im Problemfall
Sichtkontrolle
1.2.4

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3,... Positionsnummern
Handlungsschritte
, , ...
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Durchflussrichtung
A0013441
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
A0011187
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
A0011188
1.2.5 Werkzeugsymbole
Symbol Bedeutung
Schlitz-Schraubendreher
A0011220
Kreuzschlitz-Schraubendreher
A0011219
Innensechskant-Schlüssel
A0011221
