Verdrahtung

5.1

Anschlussvorschriften

WARNUNG
L
Gefahr durch elektrische Spannung
‣
Der gesamte elektrische Anschluss muss spannungsfrei erfolgen.
VORSICHT
L
Zusatzinformationen beachten
‣
Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung
mit den Angaben auf dem Typenschild.
‣
Sehen Sie einen geeigneten Schalter oder Leistungsschalter in der Gebäudeinstallation
vor. Dieser Schalter muss in der Nähe des Gerätes (leicht erreichbar) angebracht und
als Trennvorrichtung gekennzeichnet sein.
‣
Für die Netzleitung ist ein Überstromschutzorgan (Nennstrom ≤ 10 A) erforderlich.
Für den Einbau des Wärmezählers und der zugehörigen Teilgeräte sind die allgemeinen
Vorschriften gem. EN1434-Teil 6 zu beachten.
5.2

Verdrahtung auf einen Blick

1 5 6 2 52 53
T Warm
RTD or 0/4...20 mA
3 7 8 4 54 55
T Cold
RTD or 0/4...20 mA

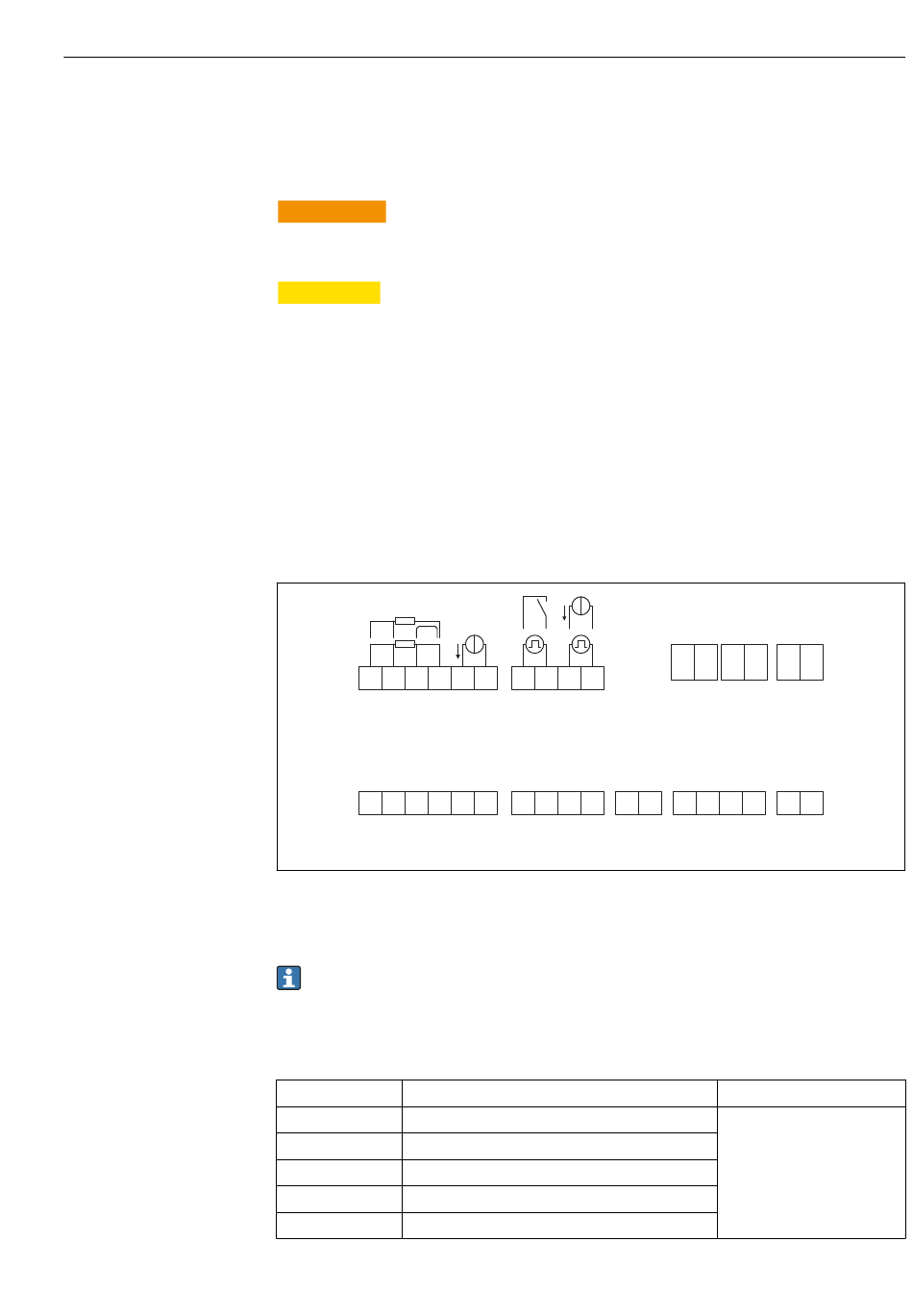

 18 Anschlussbild des Geräts
Klemmenbelegung
• Bei Wärmedifferenz /T ist der Temperaturfühler für T Kondensat mit den Klemmen
T Warm und der Temperaturfühler für T Dampf mit den Klemmen T Cold zu verbin-
den.
• Bei Wärmedifferenz /p ist der Temperaturfühler für T Kondensat mit den Klemmen
T Warm zu verbinden.
Klemme Klemmenbelegung
1 + RTD Versorgung
2 - RTD Versorgung
5 + RTD Sensor
6 - RTD Sensor
52 + 0/4 ... 20 mA Eingang
+
+ + +
U I
10 11 50 51
Flow
Pulse or 0/4...20 mA
1+ 1- 2+ 2- +
60 61 62 63 70 71
2x Open Col. I/Pulse Out
Verdrahtung
R R R R L/+N/-
13 14 23 24
Relay 1 Relay 2 Power
supply
-
- 1+ 1- 2+ 2- +
80 81 82 81 90 91
2x Digital In LPS
Eingänge
Temperatur warm
(Wahlweise RTD oder Strom-
eingang)
A0022341
