Vor der Inbetriebnahme

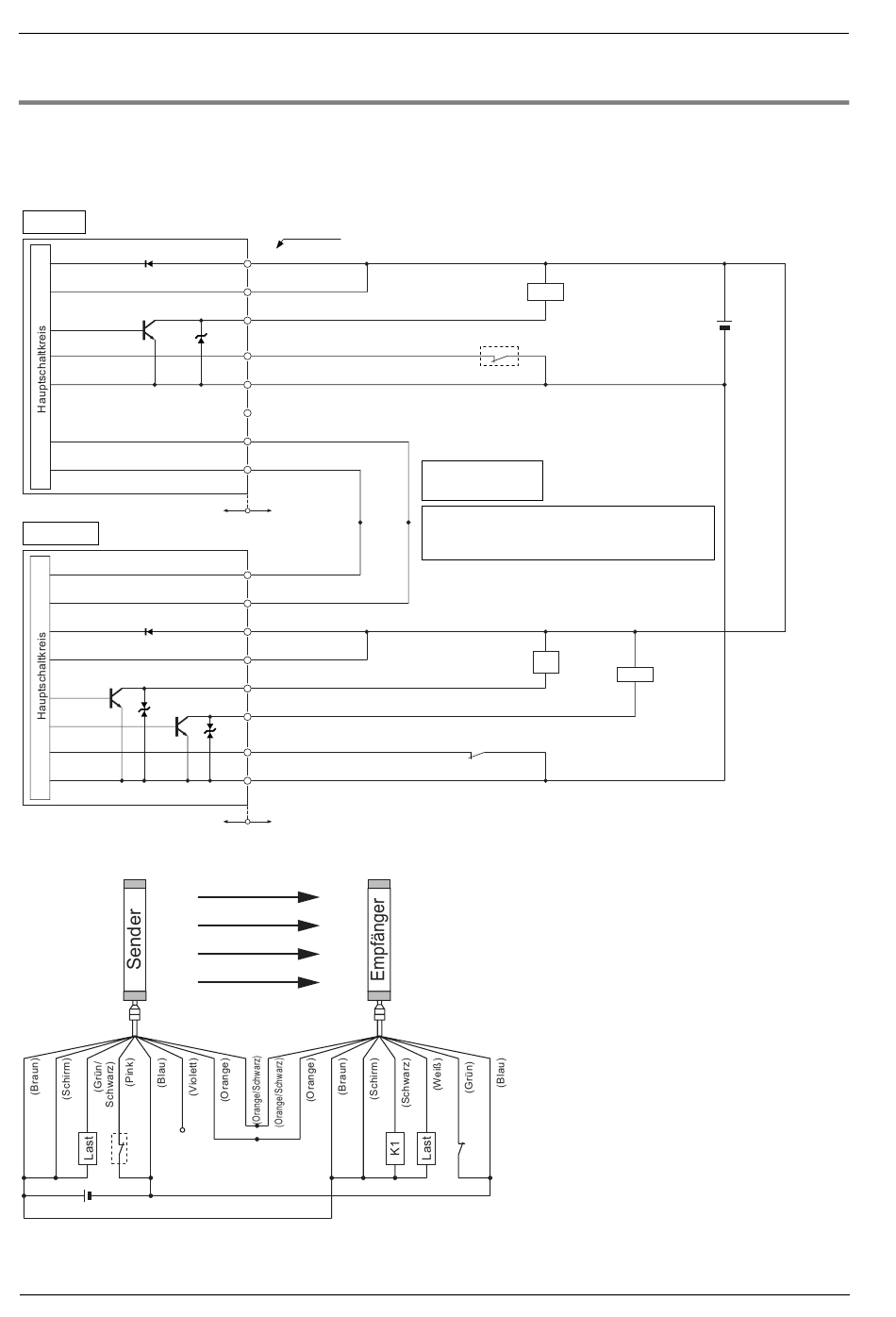

2.6.2.1 SF2B-CCB mit NPN und aktiver EDM-Funktion

NPN-Ausgang
Externe Überwachungsfunktion (EDM): Aktiv
Sender
Interner
Schaltkreis
Empfänger
Interner Schaltkreis
E/A-Schaltpläne
* S1
+ -
24V DC±15%

Schaltplan

38
Farbcode
(Braun) +V
(Schirm)
(Grün/Schwarz) Zusatzausgang
(Pink) Testeingang
(Blau) 0V
(Hellviolett) Nicht verbunden
(Orange) Synchronisation +
* Schalter S1
(Orange/Schwarz)
Synchronisation -
Anwender-
schaltkreis
(Orange/Schwarz)
Synchronisation -
(Orange) Synchronisation +
(Braun) +V
(Schirm)
(Schwarz) OSSD 1
(Weiß) OSSD 2
(Grün)
EDM-Eingang
(Blau) 0V
Anwenderschaltkreis
SF2B V2 Sicherheitslichtvorhang
Last
* S1
Offen: Lichtunterbrechung
0V, +V: Emission
Symbol K1: Externes Gerät
(Relais mit zwangsgeführten oder
magnetischen Kontakten)
K1
K1
K1
+
24V DC
±15%
-
Last
