SF2B V2 Sicherheitslichtvorhang
2.5 Montage
Die Montagewinkel werden nicht mit dem Gerät ausgeliefert. Bitte bestellen Sie die
Montagewinkel separat entsprechend den Anforderungen Ihrer Montageumgebung. Folgende
Montagewinkel sind erhältlich.
•
Standardmontagewinkel (MS-SF2B-1) (siehe Seite 130)
•
Zwischenhalterungswinkel (Zubehör MS-SF2B-2)
•
Rand-zu-Rand-Montagewinkel (Extra) (MS-SF2B-3) (siehe Seite 121)
•
Abstandsmontagewinkel (MS-SF2B-4/MS-SF2B-5/MS-SF2B-6/MS-SF2B-7) (siehe
Seite 122)
2.5.1 Montagewinkel anbringen
Ehe Sie mit der Montage des Geräts beginnen, lesen Sie die nachstehenden Hinweise
sorgfältig durch.
Hinweis
•
Biegen Sie die Kabel dieses Geräts nicht gewaltsam. Wird das Kabel großen
Belastungen ausgesetzt, können die Drahtadern brechen. Der minimale
Biegeradius des Kabels beträgt 6mm. Montieren Sie den Sensor
entsprechend.
•
Montieren Sie Sender und Empfänger auf derselben Höhe und parallel
zueinander. Der effektive Strahlaustrittswinkel dieses Geräts beträgt bei
einer Reichweite von mehr als 3m maximal ±5°.
•
Wenn nicht anders angegeben, wird sowohl für den Sender als auch für den
Empfänger folgendes Montageverfahren angewendet. Informationen zur
korrekten Anbringung der Bohrlöcher, siehe die Abmessungsdiagramme.
2.5.1.1 Standardmontagewinkel MS-SF2B-1
In diesem Abschnitt wird die Installation des Standardmontagewinkels beschrieben. Wenn
nicht anders angegeben, wird sowohl für den Sender als auch für den Empfänger dasselbe
Montageverfahren angewendet. Informationen zur korrekten Anbringung der Bohrlöcher,
siehe die Abmessungsdiagramme (siehe Seite 125).

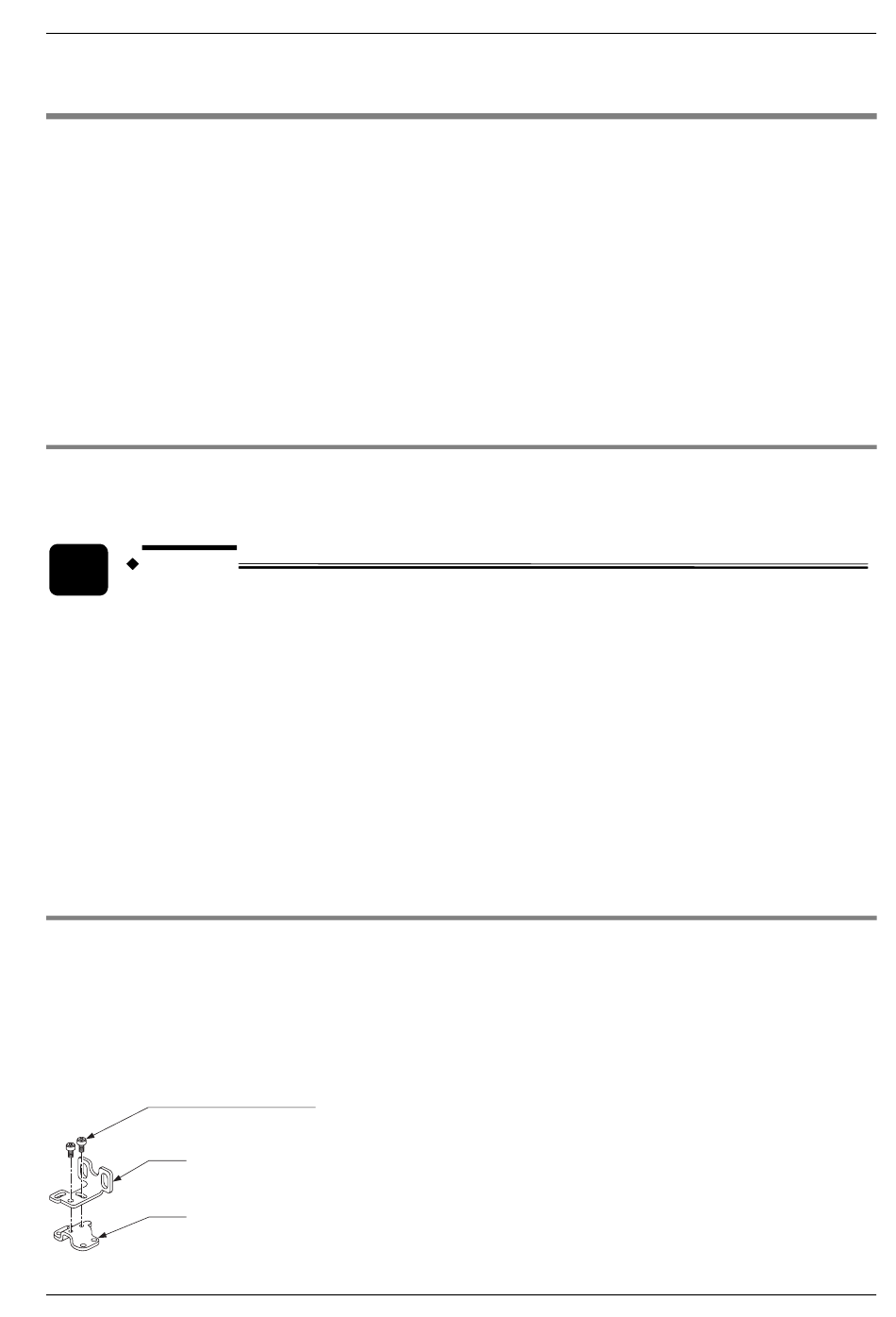

Der Standardmontagewinkel (MS-SF2B-1) (Extra) besteht aus folgenden Teilen:
Innensechskantschraube
M3 (Länge 5mm)
Teil B
Teil A
2.5 Montage
25
