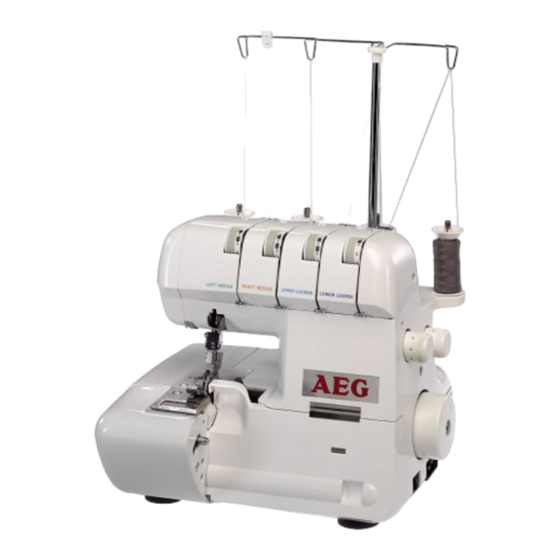

- Seite 1 OVERLOCK NÄHMASCHINE Modell: 300 Modell: 320 BEDIENUNGSANLEITUNG...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden. Dazu gehören: Lesen Sie sämtliche Hinweise vor Gebrauch Ihre Haushaltsnähmaschine aufmerksam durch. ACHTUNG – Zur Vermeidung elektrischer Schläge: Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. IHRE OVERLOCKMASCHINE IM ÜBERBLICK Die wichtigsten Teile ........................2 Zubehör ............................3 Aufstellen der Maschine ......................4 Vorbereiten des Einfädelns ......................5-6 Flusenbehälter, Kantenlineal.......................7 Fadenabschneider, Auswechseln des Nähfußes................7 Auswechseln der Nadeln, Stoff-, Nadel- und Garntabelle ............8 2. NÄHBEGINN Einfädeln der Maschine ......................9-12 Nützliche Hinweise ........................12 Probenähte mit Overlockstichen ....................13 Einstelltabelle ..........................14... -
Seite 4: Ihre Overlockmaschine Im Überblick
1. IHRE OVERLOCKMASCHINE IM ÜBERBLICK DIE WICHTIGSTEN TEILE geöffneter Arbeitstisch 1. Nähfußdruckregler Modell 320) 2. Nählicht 17. Einfädeldiagramm 3. Nähfußhebel 18. Flusenbehälter 4. Fadenabschneider (nur Modell 320) 19. Fußanlasser 5. Stichplatte 20. Auslösehebel 6. Nähfuß 21. Hebel für Nähfußhalter 7. Nahtbreiteneinstellrad 22. -
Seite 5: Zubehör
ZUBEHÖR Alle aufgelisteten Teile sind bei Ihrem Händler vor Ort erhältlich. 1. Zweifadenkonverter (nur Modell 320) 2. Rollsaumfinger (B) (nur Modell 320) 3. Satz Nadeln (optional) 4. Flusenbürste (optional) 5. Schraubenzieher (klein) 6. Bandmaß (optional) 7. Maschinenhaube 8. Schraubenzieher (groß) 9. -
Seite 6: Aufstellen Der Maschine
AUFSTELLEN DER MASCHINE 1. Entfernen Sie überschüssiges Öl im Bereich der Stichplatte und der Arbeitsplatte. 2. FUSSANLASSER Netzkabelb Stecken Sie den Stecker des uchse Fußanlassers in die Anschlussbuchse und schließen Sie das Netzkabel an die Netz-/Nähli Stromversorgung an. chschalter 3. NETZ-/NÄHLICHTSCHALTER Die Maschine ist nicht funktionsbereit, solange der Netz-/Nählichtschalter nicht... -
Seite 7: Vorbereiten Des Einfädelns
VORBEREITEN DES EINFÄDELNS FADENFÜHRUNGSSTÄNDER Fadenführung Ziehen Sie den Fadenführungsständer Fadenführungsständer nach oben, bis er hörbar ausrastet. Positionieren Sie die Garnrollen auf den Stiften und ziehen Sie den Faden von hinten nach vorne durch die Fadenführungen am Ständer. Die Garnrollen werden auf dem Garnrollenständer gehalten, wenn der Garnrollenhalter nach unten gedrückt wird. - Seite 8 GARNROLLENKAPPEN FÜR GÄNGIGE HAUSHALTSGARNROLLEN GARNROLLENSCHEIBEN UND Garnrollenkappe GARNROLLENHALTER FÜR KONISCHE GARNROLLEN Haushaltsgarnrolle Für große konische Garnrollen verwenden Sie die Garnrollenhalter aus Gummi und setzen diese mit dem breiteren Ende nach oben auf. Für kleinere Garnrollen verwenden Sie dieselben Garnrollenhalter, nur dass Sie diese mit dem schmaleren Ende nach oben auf den Garnrollenstift konische Garnrolle stecken.
-
Seite 9: Auswechseln Des Nähfusses
FLUSENBEHÄLTER Bei angebrachtem Flusenbehälter werden dort alle Nähabfälle gesammelt. Nach beendigter Arbeit klappen Sie den Flusenbehälter wie abgebildet nach oben, sodass Nase C in Schlitz D greift und der Stift auf der linken Seite des Flusenbehälters in die untere Aussparung B gleitet. KANTENLINEAL Bei Verwendung des Kantenlineals wird der Stoff im gleichen Abstand zur... -
Seite 10: Auswechseln Der Nadeln
AUSWECHSELN DER NADELN Nadelklammersc hraube Bringen Sie die Nadelstange in die höchste Stellung, indem Sie das Handrad zu sich drehen. Lassen Sie den Nähfuß dabei jedoch unten. Lösen Sie zum Entfernen der Nadel die Nadelklammerschraube und schieben Sie die neue Nadel mit der flachen Seite nach hinten bis zum Anschlag in die Nadelstange. -
Seite 11: Nähbeginn
2. NÄHBEGINN EINFÄDELN DER MASCHINE 1. Führen Sie den Faden wie abgebildet Falsches Einfädeln führt zu ausgelassenen durch die Fadenführung. Stichen, Nadelbruch, etc. Stellen Sie daher sicher, dass Sie richtig 2. Ziehen Sie den Unterfaden durch den einfädeln können, bevor Sie eine Probenaht Spannungsschlitz. -
Seite 12: Einfädeln Des Obergreifers
EINFÄDELN DES OBERGREIFERS 1. Führen Sie den Faden wie abgebildet durch die Fadenführung. 2. Ziehen Sie den Oberfaden durch den Schlitz und halten Sie ihn dabei mit der linken Hand fest. 3. Ziehen Sie den Faden wie abgebildet durch die Fadenführung. 4. -
Seite 13: Einfädeln Der Nadeln
EINFÄDELN DER NADELN 1. Führen Sie den Faden wie abgebildet durch die Fa denführung. 2. Ziehen Sie die Nadelfäden durch den Spannungsschlitz auf der linken Seite. Halten Sie den Faden mit der linken Hand gut fest und ziehen Sie ihn mit der rechten Hand nach unten. 3. -
Seite 14: Nützliche Hinweise
NÜTZLICHE HINWEISE AUSTAUSCHEN DER GARNROLLEN Zum schnelleren Austauschen der Garnrollen sollten Sie folgende Hinweise beachten: 1. Schneiden Sie die vorhandenen Fäden knapp an den Garnrollen ab. Knoten Sie die Fadenenden der neuen Garnrollen wie abgebildet an den Fadenenden der alten Garnrollen mit einem Seemannsknoten fest. -
Seite 15: Probenähte Mit Overlockstichen
PROBENÄHTE MIT OVERLOCKSTICHEN Nachdem Sie die Maschine eingefädelt haben, sollten Sie auf einem kleinen Stück Stoff des zu verwendenden Materials eine Probenaht ausführen. Gehen Sie dazu wie folgt vor: 1. Ziehen Sie alle Fäden vorsichtig nach links und senken Sie dabei den Nähfuß... -
Seite 16: Einstelltabelle
EINSTELLTABELLE Anzahl Fäden Nahtbreiteneinstellrad Verwendete Nadel Links & Rechts Links Rechts Links Rechts Rechts Links & Rechts Links Rechts Rollsaumfinger Zweifadenkonverter Fadenspannungseinstellrad Nadelfaden links Nadelfaden rechts Obergreiferfaden Untergreiferfaden Stichlängenrad Bezugszeichen Flachnaht Schmale Naht Rollsaum Picotkante Superstretch Rollsaum Siehe Seite * Falls das Stichlängenrad Ihrer Maschine nicht über die Einstellung R bzw. P verfügt, sollten Sie das Fadenspannungseinstellrad des linken Greiferfadens auf 7 –... - Seite 17 5. Das Einstellen der Fadenspannung ist schwierig, wenn die Einstellung der Nadel inkorrekt ist. Experimentieren Sie auf einem Stück des zu verwendenden Stoffes, um die optimale Einstellung herauszufinden.
-
Seite 18: Dreifaden-Overlock Mit Einer Nadel
DREIFADEN-OVERLOCK MIT EINER NADEL Wenn Sie nur die LINKE Nadel einfädeln, erhalten Sie eine Nahtbreite von 6 mm; beim Einfädeln der RECHTEN Nadel eine Nahtbreite von 3,8 mm. Bitte bewahren Sie die nicht benutzte Nadel wie abgebildet auf dem Nadelkissen auf. Zweifadenk onverter Obergreifer... -
Seite 19: Schmale Kanten, Rollsäume Und Picotkanten
SCHMALE KANTEN, ROLLSÄUME UND PICOTKANTEN Schmale Kanten und Rollsäume sind ideal auf dünnen Stoffen wie Crêpe Georgette, Chinakrepp, Seide, etc. Ebenfalls sehr geeignet sind Picotkanten beim Nähen von feinen, „schalartigen“ Stoffen. Aufgrund ihrer Natur sind diese Säume auf festen bzw. schweren Materialien nicht geeignet. 1. -
Seite 20: Einstellen Der Fadenspannung
EINSTELLEN DER FADENSPANNUNG Je höher die Zahl am Fadenspannungseinstellrad, desto größer die Fadenspannung. Je niedriger die Zahl am Fadenspannungseinstellrad, desto geringer die Fadenspannung. Führen Sie eine Probenaht auf einem Stück Stoff des zu verwendenden Nähguts aus, um die optimale Fadenspannung herauszufinden. ZWEIFADEN-EINSATZ Untergreiferfaden auf die linke Stoffseite gezogen... -
Seite 21: Einstellen Der Stichlänge
EINSTELLEN DER EINSTELLEN DER NAHTBREITE STICHLÄNGE Die Nahtbreite ist im Bereich von 4 bis 7 mm einstellbar. Stellen Sie die Nahtbreite einfach am Nahtbreiteneinstellrad je nach verwendetem Stoff Drehen Sie das Stichlängenrad, bis ein. die gewünschte Länge angezeigt wird. Die Standardeinstellung ab Werk beträgt 6 mm. Je höher die Zahl, desto länger der Stellen Sie die Breite auf „5“, falls die Kante sich Stich. -
Seite 22: Positiver Differentialtransport
DIFFERENTIALTRANSPORT Der Differentialtransport hat zwei unabhängige Transporteure, einen vorderen (A) und einen hinteren (B). Jeder Transporteur verfügt über einen individuellen Transportmechanismus, der den Stofftransport in einem unterschiedlichen Transportverhältnis ermöglicht. Differentialtransporteure POSITIVER DIFFERENTIALTRANSPORT BEI POSITIVEM DIFFERENTIALTRANSPORT führt der vordere Transporteur (A) eine größere Transportbewegung aus als der hintere Transporteur (B). -
Seite 23: Einstellen Des Differentialtransports
EINSTELLEN DES DIFFERENTIALTRANSPORTS Stellen Sie den Differentialtransportregler unter Bezugnahme auf die nachstehende Tabelle auf Ihre Nähbedürfnisse ein. Eine Einstellung ist zwischen 0.7 (negativer Transport) und 2 (positiver Transport) möglich. Mit diesen Einstellungen werden die besten Transportverhältnisse erzielt. Für normale Näharbeiten sollte der Regler auf 1 gestellt werden. -
Seite 24: Grundlegende Nähtechniken
GRUNDLEGENDE NÄHTECHNIKEN UM DIE ECKE NÄHEN OHNE FADENSCHNEIDEN 1. Halten Sie die Maschine beim Erreichen der Stoffecke an, mit der Nadel leicht über dem Stoff. 2. Heben Sie den Nähfuß an und ziehen Sie vorsichtig an der Leerkette, bis der Rollsaumfinger freiliegt. -
Seite 25: Overlocknaht Mit Beilaufgarn
OVERLOCKNAHT MIT BEILAUFGARN Overlocknähte mit Beilaufgarn werden eingesetzt, um beim Zusammennähen von Strickstoffen Schulter-, Ärmel- bzw. Seitennähte zu verstärken. Äußerst dekorativ ist es auch, farblich kontrastierendes Strickgarn zu verwenden, um dem fertigen Kleidungsstück einen größeren Reiz zu verleihen. Die Maschine ist mit einem Nähfuß... - Seite 26 nähen.
-
Seite 27: Dekorative Effekte
DEKORATIVE EFFEKTE Zusätzlich zu der herkömmlichen, in dieser Bedienungsanleitung ausführlich beschriebenen Overlocknaht kann Ihre Maschine auch für eine Vielzahl von dekorativen Anwendungen eingesetzt werden. Dazu gehören z. B. das dekorative Absteppen, Stoßnähte, Biesennähte oder das Herstellen von Zierborten. Dekoratives Absteppen mit nur zwei Fäden bzw. drei Fäden (Flachnaht) Falten Sie den Stoff entlang der Linie, die Sie absteppen möchten. -
Seite 28: Anwendungen Für Unterschiedliche Einstellungen Des Differentialtransports
ANWENDUNGEN FÜR UNTERSCHIEDLICHE EINSTELLUNGEN DES DIFFERENTIALTRANSPORTS Der Differentialtransport dient dazu, ein Wellen und unbeabsichtigtes Kräuseln des Stoffes weitestgehend zu verhindern. Darüber hinaus kann er auch für gewünschte Kräuselarbeiten eingesetzt werden. Bitte beachten Sie hierzu auch die Ausführungen zum Differentialtransport auf Naht ohne Wellen und Kräuseln Seite 19 und 20. -
Seite 29: Wartung Und Pflege Der Maschine
3. WARTUNG UND PFLEGE DER MASCHINE AUSWECHSELN DES OBERMESSERS Tauschen Sie das Obermesser aus, wenn es stumpf wird. Ein Ersatzmesser findet sich beim Zubehör. HINWEIS: Unter normalen Umständen ist es nicht erforderlich, das Untermesser auszuwechseln, da es aus einer speziell gehärteten Metalllegierung gefertigt ist. ZIEHEN SIE DEN NETZSTECKER AUS DER STECKDOSE HERAUS, BEVOR SIE MIT DIESEN ARBEITEN BEGINNEN! 1. -
Seite 30: Reinigen Und Ölen
REINIGEN UND ÖLEN Damit Ihre Maschine gut und rund läuft, sollte sie stets sauber und gut geschmiert sein. TRENNEN SIE DEM MASCHINE VOM STROMNETZ, INDEM SIE DEN NETZSTECKER AUS DER STECKDOSE HERAUSZIEHEN. 1. Öffnen Sie die Frontabdeckung und den Arbeitstisch. Mit der Flusenbürste aus dem Zubehör entfernen Sie nun angesammelten Staub und Flusen. -
Seite 31: Problembehebung
4. PROBLEMBEHEBUNG PROBLEM MÖGLICHE URSACHE BEHEBUNG Falsche Fadenspannung(en) Fadenspannung(en) neu Inkorrekte Nadelgröße einstellen. Die richtige Nadelgröße für den Ungleichmäßige Stoff und das Garn verwenden. Stichbildung Falsches Einfädeln Die Maschine neu einfädeln. „Ziehen“ am Stoff Das Nähgut nicht ziehen, sondern vorsichtig führen. Lockerer Nähfuß... - Seite 32 Unsere Geräte besitzen das Zeichen und sind TÜV / GS geprüft. Weitere Auskünfte hierzu erteilt Ihnen die SDC Vertriebs GmbH, Mittelwegring, 76751 Jockgrim Trademark-License AEG by Licentia Patent-Verwaltungs-GmbH ® Garantie 24 Monate Als Nachweis für die Garantie gilt der Kaufbeleg mit Kaufdatum.
