14
de | Produktbeschreibung
3.4

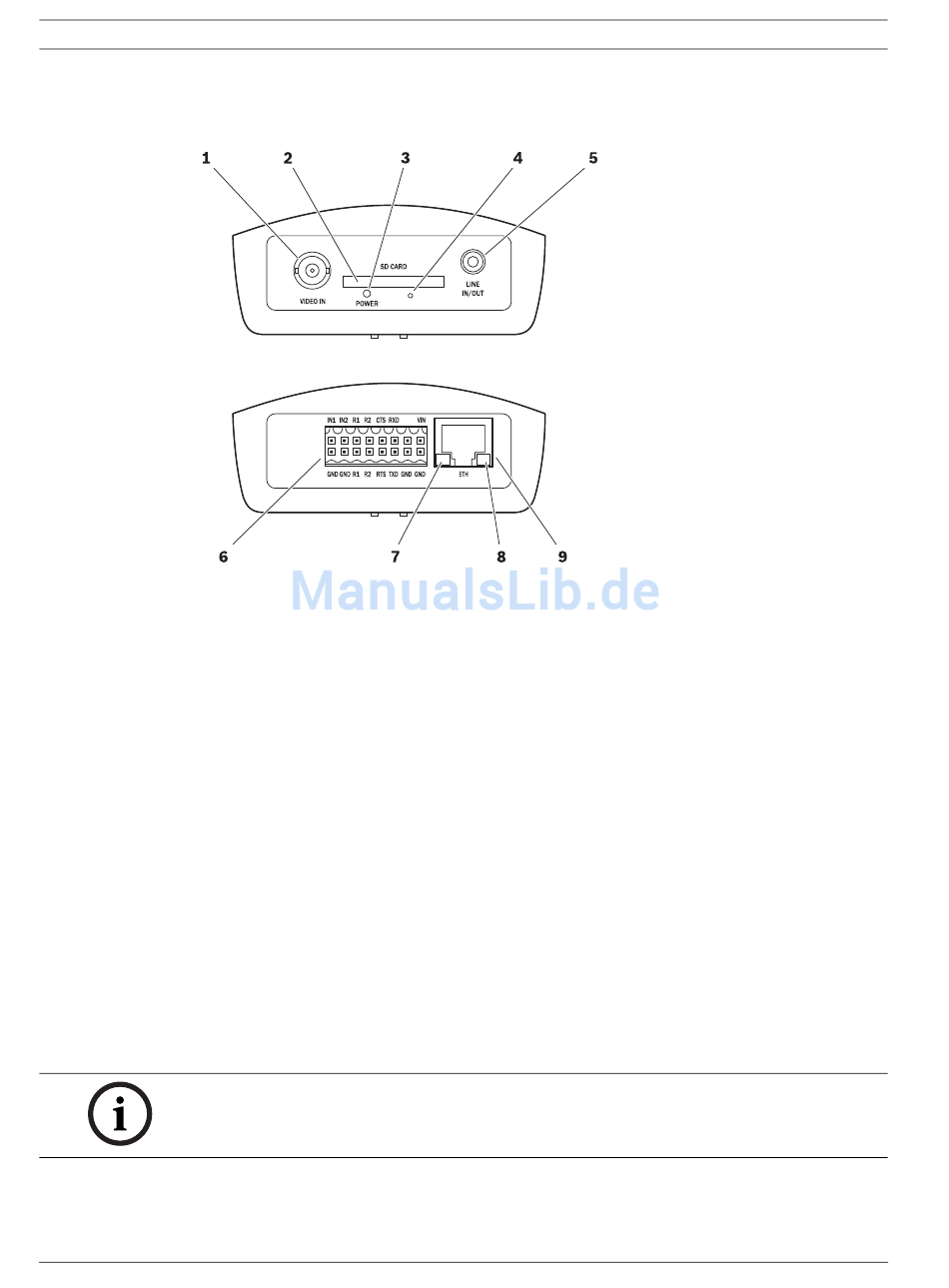

Anschlüsse, Bedienelemente und Anzeigen
Standard-Version
1
2
3
4
5
6
7
8
9
HINWEIS!
Weitere Informationen zu den LEDs finden Sie in Abschnitt 8.4 LEDs, Seite 117.
Zur Belegung der Klemmenbuchse siehe Abschnitt 8.8 Klemmenbuchse, Seite 119.
DOC | V4.54 | 2011.09
Videoeingang VIDEO IN
BNC-Buchse zum Anschluss der Videoquelle
Steckplatz SD CARD
zur Aufnahme einer SD-Karte
LED POWER
leuchtet grün bei Betriebsbereitschaft
Factory-Reset-Taster
zum Wiederherstellen der werkseitigen Default-Einstellungen
Audioanschluss (Mono) LINE IN/OUT
3,5-mm-Stereo-Klinkenbuchse zum Anschluss der Audioverbindungen
Klemmenbuchse
unter anderem für Alarmeingänge, Relaisausgänge, serielle Schnittstelle und
Spannungsversorgung
grüne LED
leuchtet bei bestehender Netzwerkverbindung
orange LED
leuchtet während der Datenübertragung
RJ45-Buchse ETH
zur Verbindung mit einem Ethernet-LAN (lokales Netzwerk), 10/100 MBit Base-T
Installations- und Bedienungshandbuch
VIP X1 XF
Bosch Sicherheitssysteme GmbH
