Universeller Temperaturmessumformer KCD2-UT2-(Ex)1
Montage und Anschluss
Wird ein Stromausgang als Quelle betrieben, muss der Bürdenwiderstand zwischen 0  und
550  liegen.
Weitere Angaben zum Anschluss des UT2 finden Sie im Datenblatt und in der Betriebsanleitung
zum K-System auf unserer Internetseite www.pepperl-fuchs.com/pa (Eingabe in Produktsuche:
* *
UT2 ).

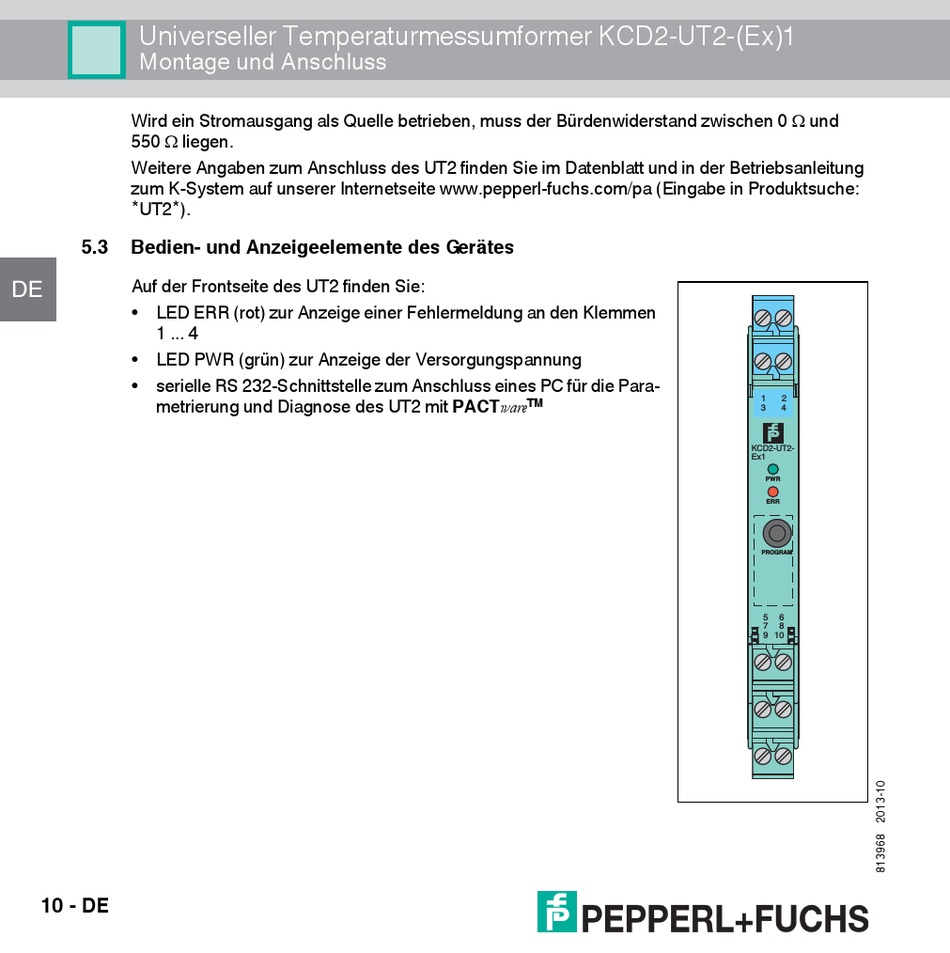

5.3 Bedien- und Anzeigeelemente des Gerätes
Auf der Frontseite des UT2 finden Sie:
DE
• LED ERR (rot) zur Anzeige einer Fehlermeldung an den Klemmen
1 ... 4
• LED PWR (grün) zur Anzeige der Versorgungspannung
• serielle RS 232-Schnittstelle zum Anschluss eines PC für die Para-
metrierung und Diagnose des UT2 mit PACTware
10 - DE
TM
1 2
3 4
KCD2-UT2-
Ex1
PWR
ERR
PROGRAM
5 6
7 8
9 10
