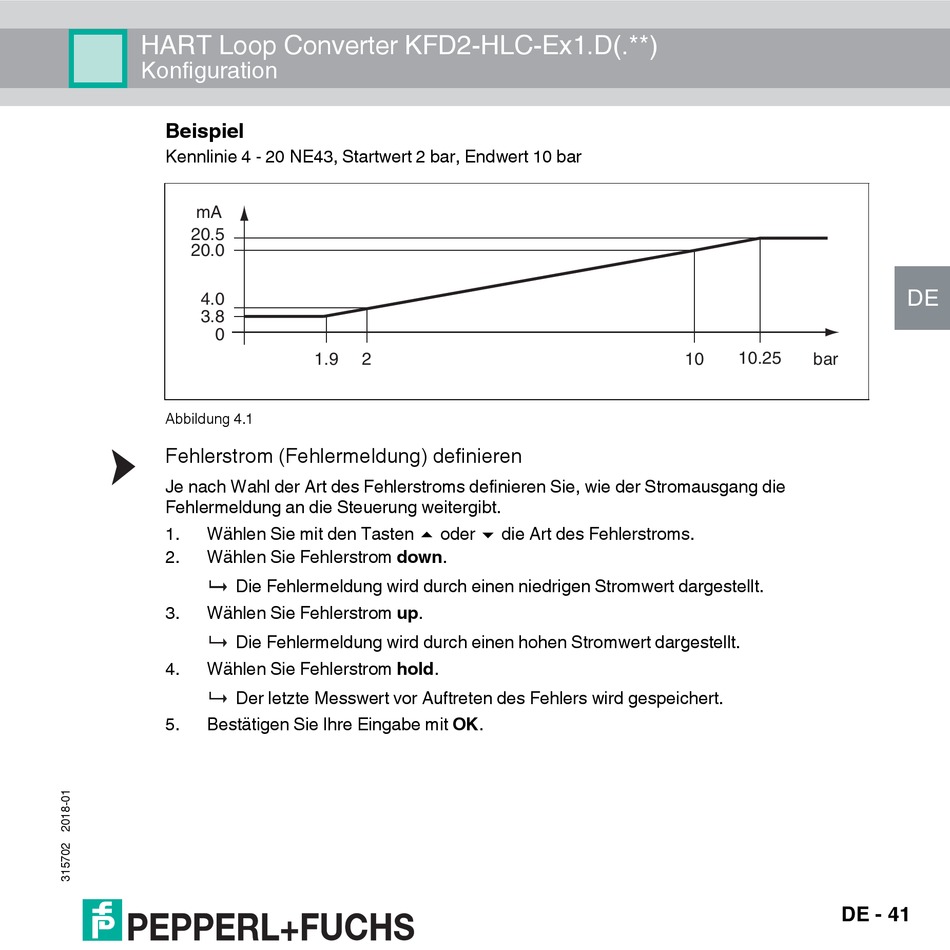

HART Loop Converter KFD2-HLC-Ex1.D(.**)
Konfiguration
Beispiel
Kennlinie 4 - 20 NE43, Startwert 2 bar, Endwert 10 bar
mA
20.5
20.0
4.0
3.8
0
1.9
Abbildung 4.1
Fehlerstrom (Fehlermeldung) definieren
Je nach Wahl der Art des Fehlerstroms definieren Sie, wie der Stromausgang die
Fehlermeldung an die Steuerung weitergibt.
1.
Wählen Sie mit den Tasten oder die Art des Fehlerstroms.
2.
Wählen Sie Fehlerstrom down.
Die Fehlermeldung wird durch einen niedrigen Stromwert dargestellt.
3.
Wählen Sie Fehlerstrom up.
Die Fehlermeldung wird durch einen hohen Stromwert dargestellt.
4.
Wählen Sie Fehlerstrom hold.
Der letzte Messwert vor Auftreten des Fehlers wird gespeichert.
5.
Bestätigen Sie Ihre Eingabe mit OK.
2
10.25
10
bar
DE - 41
