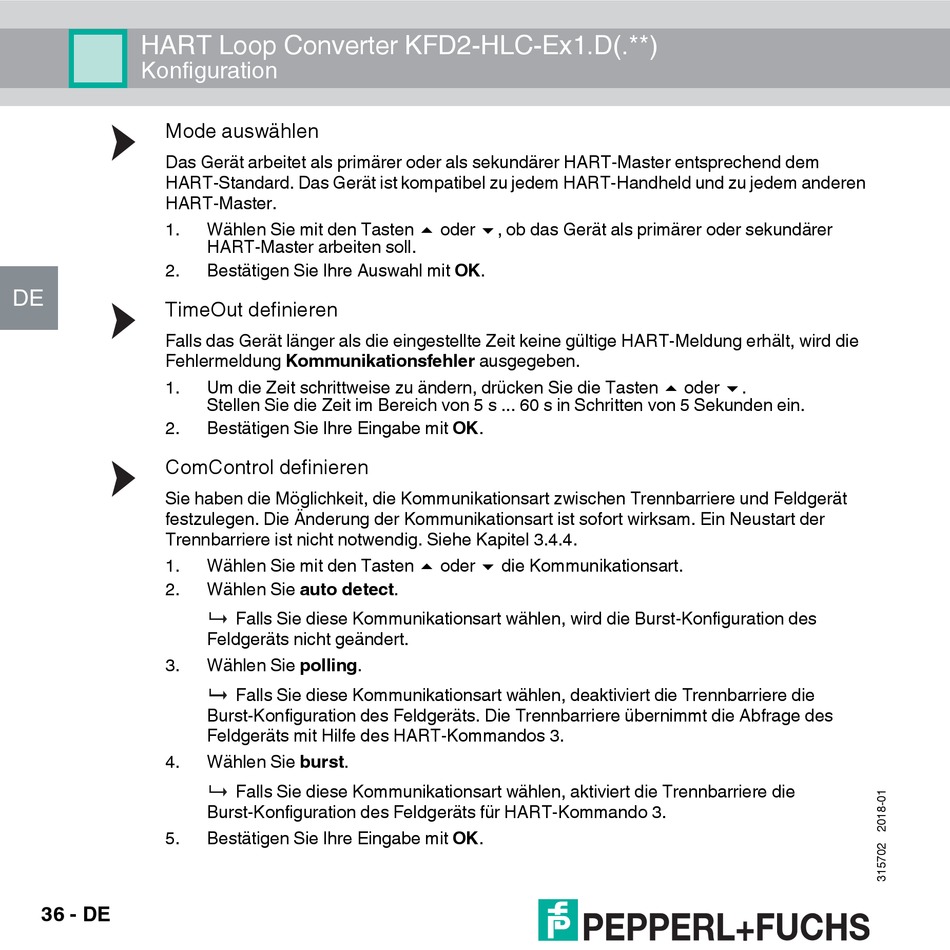

HART Loop Converter KFD2-HLC-Ex1.D(.**)
Konfiguration
Mode auswählen
Das Gerät arbeitet als primärer oder als sekundärer HART-Master entsprechend dem
HART-Standard. Das Gerät ist kompatibel zu jedem HART-Handheld und zu jedem anderen
HART-Master.
1.
2.
DE
TimeOut definieren
Falls das Gerät länger als die eingestellte Zeit keine gültige HART-Meldung erhält, wird die
Fehlermeldung Kommunikationsfehler ausgegeben.
1.
2.
ComControl definieren
Sie haben die Möglichkeit, die Kommunikationsart zwischen Trennbarriere und Feldgerät
festzulegen. Die Änderung der Kommunikationsart ist sofort wirksam. Ein Neustart der
Trennbarriere ist nicht notwendig. Siehe Kapitel 3.4.4.
1.
2.
3.
4.
5.
36 - DE
Wählen Sie mit den Tasten oder , ob das Gerät als primärer oder sekundärer
HART-Master arbeiten soll.
Bestätigen Sie Ihre Auswahl mit OK.
Um die Zeit schrittweise zu ändern, drücken Sie die Tasten oder .
Stellen Sie die Zeit im Bereich von 5 s ... 60 s in Schritten von 5 Sekunden ein.
Bestätigen Sie Ihre Eingabe mit OK.
Wählen Sie mit den Tasten oder die Kommunikationsart.
Wählen Sie auto detect.
Falls Sie diese Kommunikationsart wählen, wird die Burst-Konfiguration des
Feldgeräts nicht geändert.
Wählen Sie polling.
Falls Sie diese Kommunikationsart wählen, deaktiviert die Trennbarriere die
Burst-Konfiguration des Feldgeräts. Die Trennbarriere übernimmt die Abfrage des
Feldgeräts mit Hilfe des HART-Kommandos 3.
Wählen Sie burst.
Falls Sie diese Kommunikationsart wählen, aktiviert die Trennbarriere die
Burst-Konfiguration des Feldgeräts für HART-Kommando 3.
Bestätigen Sie Ihre Eingabe mit OK.
