Power Rail

Zur Verringerung der Verdrahtungs- und Installationskosten ist der Einsatz des Power Rails
die optimale Lösung. Das Power Rail ist eine Hutschiene mit Kunststoffeinlegeteil, das alle
montierten Geräte mit Energie (24 V DC) versorgt und Bussignale und eine
Sammelfehlermeldung überträgt. Das Power Rail ist ab Werk mit Abdeckung und
Endkappen ausgerüstet. Abdeckung und Endkappen haben die Aufgabe, unbestückte,
offene Segmente des Power Rails abzudecken. Dadurch wird das Power Rail vor
Verschmutzung geschützt. Außerdem wird dadurch verhindert, dass elektrisch leitende
DE
Teile mit dem Power Rail in Berührung kommen.
Power Rail UPR-03
Das Power Rail UPR–03 besitzt 3 Leiter.
•
•
Abbildung 3.2
1
2
3
4
10 - DE
2 Leiter für die Energieversorgung
1 Leiter für die Übertragung der Sammelfehlermeldung
1
4

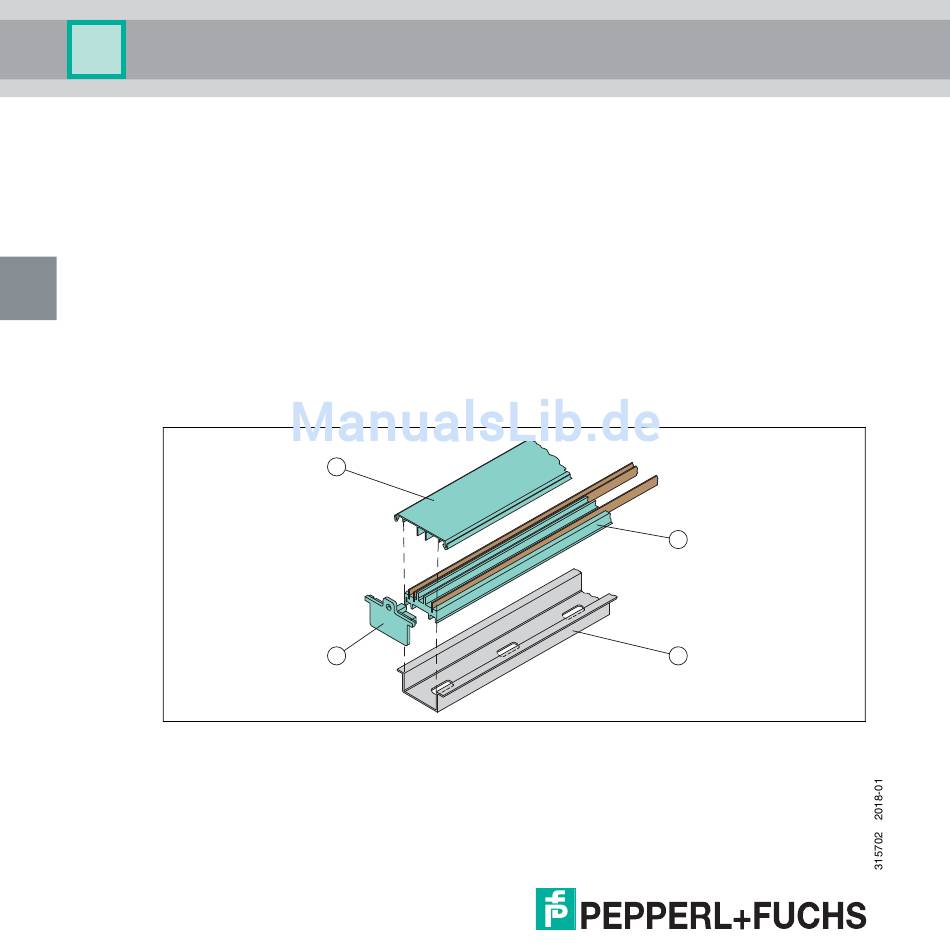

Beispiel: Power Rail UPR-03
Abdeckung UPR-COVER
Einlegeteil UPR-INS-03
Hutschiene UPR-MR (35 mm x 15 mm)
Endkappe UPR-E
2
3
