Inbouw zender "FS20 S4U"
Als u een al in bedrijf genomen inbouw zender wilt ombouwen, dan moet
deze eerst volledig van het stroomnet en de aangesloten installatie-
schakelaars worden losgemaakt.
Pas daarna mag de behuizing voorzichtig worden gedemonteerd. Daartoe moeten de beide
nokken aan de aansluitzijde voorzichtig worden ingedrukt, om het deksel van de behuizing te
kunnen afnemen.

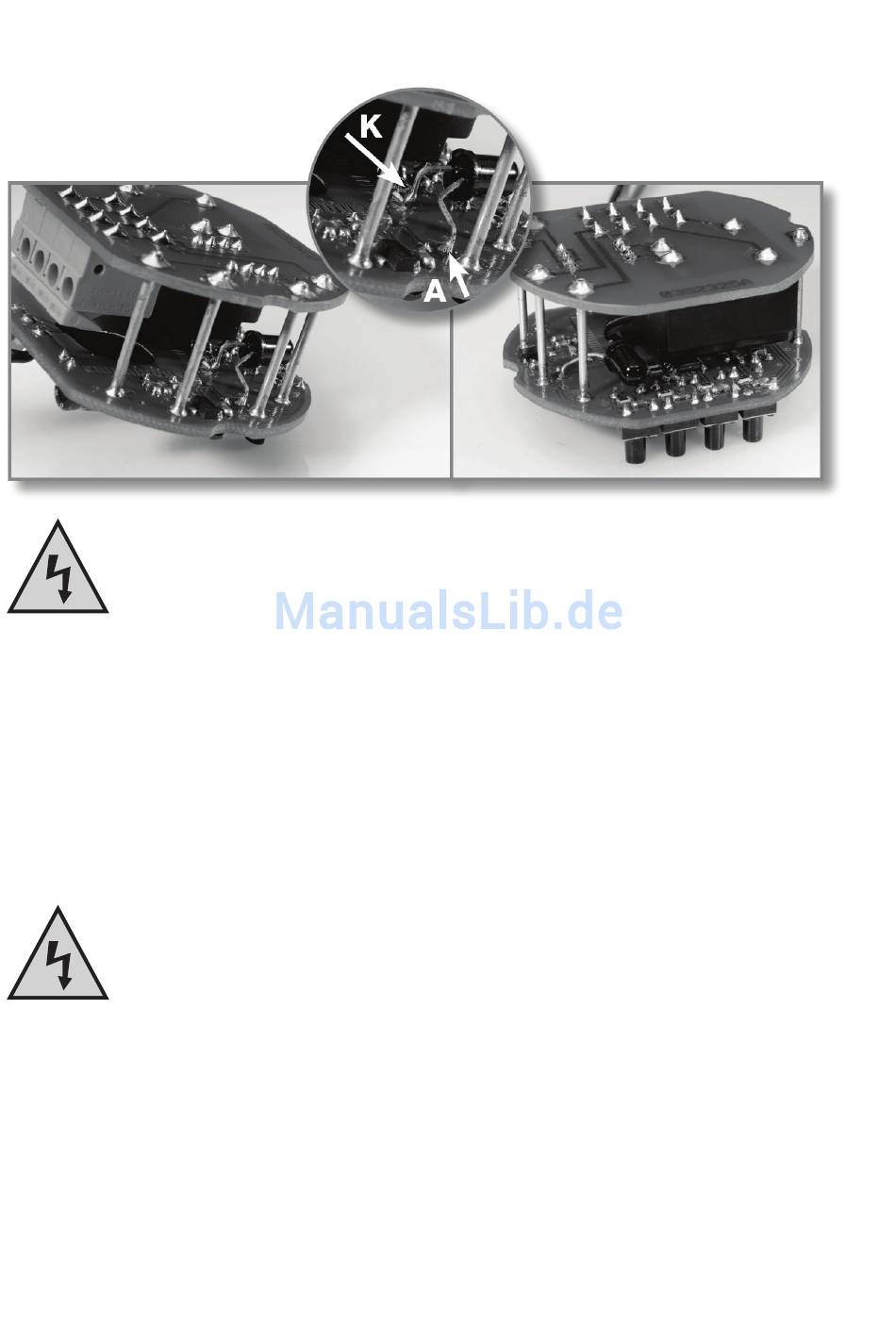

Aansluitend wordt de elektronica voorzichtig uit de behuizing verwijderd. De fotodiode kan nu,
zoals afgebeeld, aan de onderzijde van de stuurprint (gezien van de zijde met de vier
verbindingspennen uit) worden ingebouwd. De anode wordt op het massacontact (min) van
de op de bovenzijde geplaatste elco C5 gesoldeerd. De kathode moet aan R7 direct vooraan
rechts naast het controllerpad worden gesoldeerd.
De aansluitingen van de fotodiode moeten daarbij zo worden geplooid, dat ze
geen kortsluiting op de print kunnen veroorzaken.
Nu moet in de zijkant een gat (diameter ca. 2-3mm) worden geboord onder TA4 (zowat op de
halve hoogte van de behuizing), om het apparaat na de montage van de behuizing aanraakveilig
doorheen deze opening te kunnen programmeren. Aansluitend moet de opening met een
stukje tape worden afgedekt, om binnendringen van stof, uiteinden van leidingen, enz. te
vermijden.
