Conrad FS20 IRP Bedienungsanleitung Seite 17

Handsender „FS20 S20-2"
Der „FS20 S20-2" ist eine überarbeitete Version des „FS20 S20", bei dessen Entwicklung die
Fotodiode bereits im Platinenlayout (D7) berücksichtigt wurde.

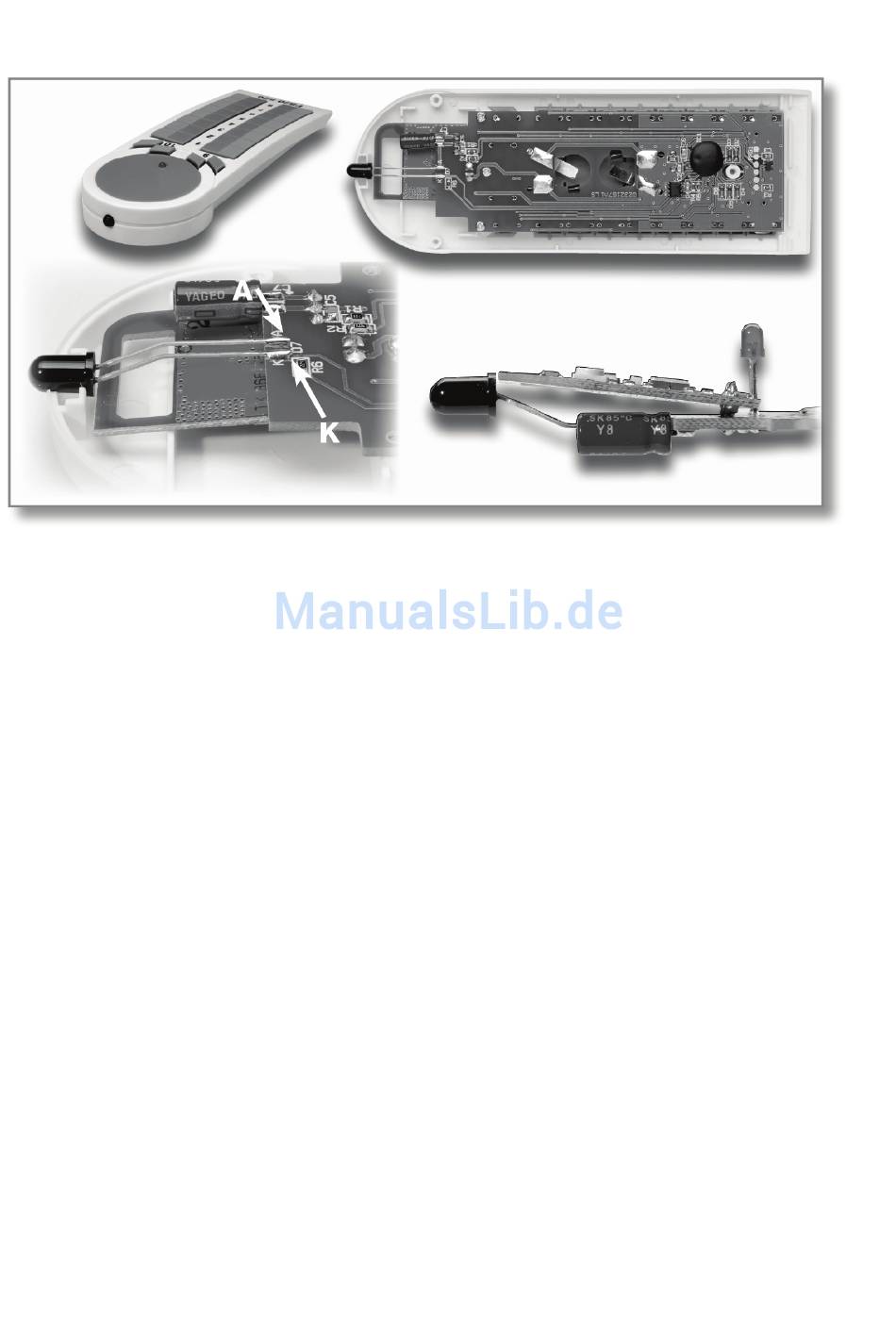

Die Fotodiode ist (nach Entfernen der Batterien und Herausdrehen der drei Gehäuse-
schrauben und Abnehmen des Gehäuseunterteils) nur noch an den entsprechenden
Anschlusspads anzulöten und es ist ein Loch in den oberen Teil des Gehäuses zu bohren.
Der Anodenanschluss kann auf die Länge des Katodenanschlusses gekürzt werden.
Beide Anschlüsse sind dann noch entsprechend der Abbildung so zu biegen, dass sie
einerseits genügend Abstand zum darunter liegenden HF-Empfangsmodul haben und ande-
rerseits dafür sorgen, dass die Fotodiode sicher in der Gehäuseöffnung liegt.
