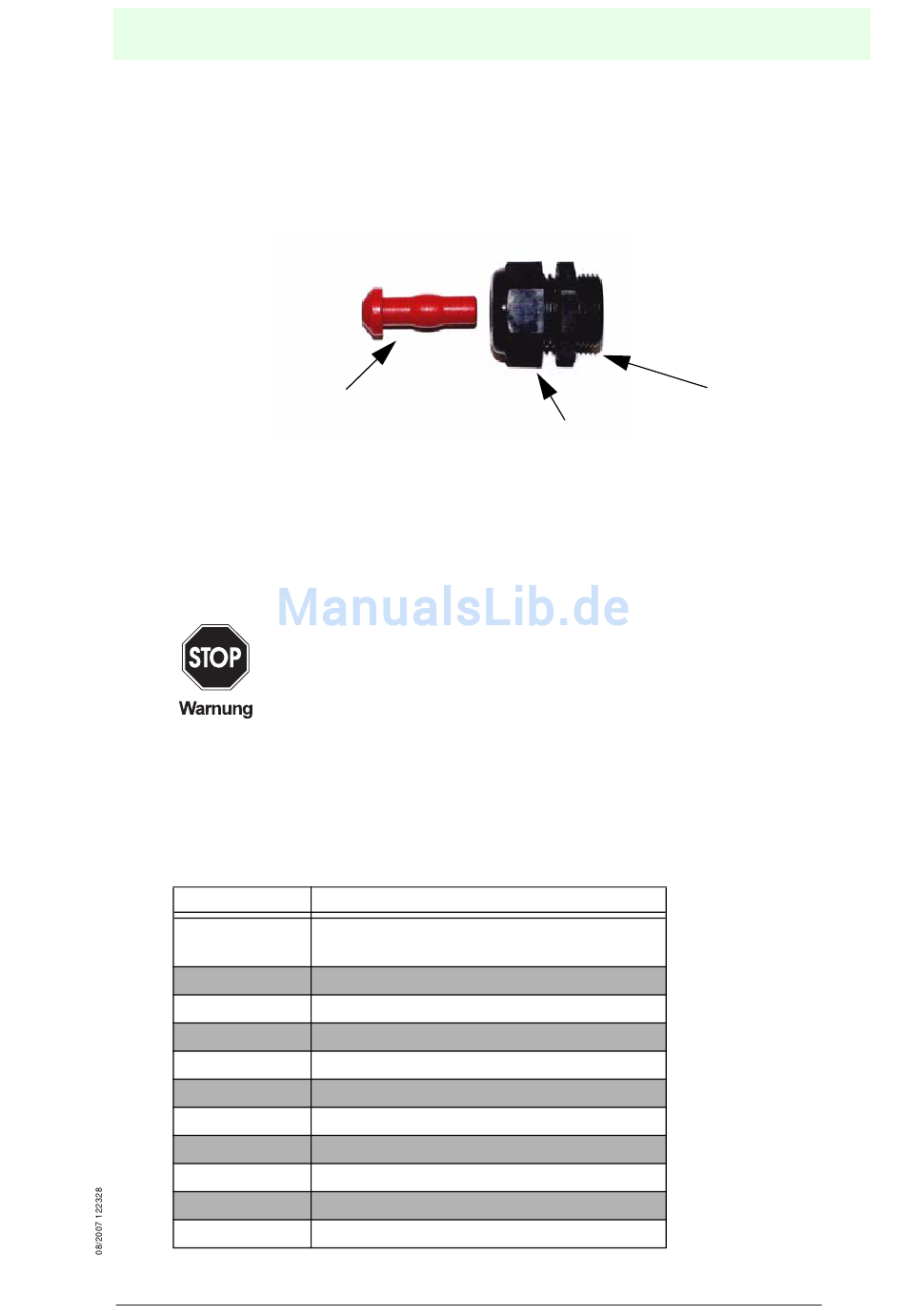

7.1.5 Montage des Verschlussstopfens
Eine nicht verwendete Kabeldurchführung muss zur Aufrechterhaltung der Schutz-
klasse mit einem Verschlussstopfen versehen werden.
Bei der Montage des Verschlussstopfens muss die Kabeldurchführung mit allen Dich-
tungen versehen sein.
Verschlussstopfen
1. Entfernen Sie, falls noch nicht geschehen, die Überwurfmutter von dem Unterteil.
2. Schieben Sie den Verschlussstopfen bis zum Anschlag in die Kabeldurchführung.
3. Ziehen Sie die Überwurfmutter fest an. Beachten Sie die Anzugsmomente im Ka-
pitel 7.1.2 und im Kapitel 7.1.3.
7.1.6 Montage der FieldBarrier RD0-FB-Ex4
Beachten Sie bei der Inbetriebnahme grundsätzlich die Betriebsanlei-
tung. Diese finden Sie im Kapitels 4 dieses Handbuchs.
Montagehinweise finden Sie im Kapitel 4.4. Hinweise über zulässige Adernquer-
schnitte und Anzugmomente der Schrauben finden Sie im Kapitel 4.5.
7.2
Anschlüsse der FieldBarrier
Die Anschlussbelegung der FieldBarrier ist unabhängig von eingesetzten Typ
Klemme
1B, 2B
3+
4-
5S
6S
7-
8+
10+
11 -
12S
13+
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
Funktion
Brücke Kondensator (Brücke vorhanden
==> harte Erdung)
Hauptleitung +
Hauptleitung -
Hauptleitung Schirm
Hauptleitung Schirm
Hauptleitung -
Hauptleitung +
Ausgang 1 +
Ausgang 1 -
Ausgang 1 Schirm
Ausgang 2 +
Unterteil
Überwurfmutter
Copyright Pepperl+Fuchs, Printed in Germany
FieldBarrier
