22 | Montage der Kollektoren
7.1.2 Dichtband in Kollektorrahmen einlegen
▶ Kollektorkante [3] des Kollektors säubern.
▶ Schutzfolie vom Dichtband abziehen.
▶ Dichtband [2] mit der klebenden Seite in die Kollektorkante der lin-
ken und rechten Außenseiten [1] des Kollektorfelds anbringen.

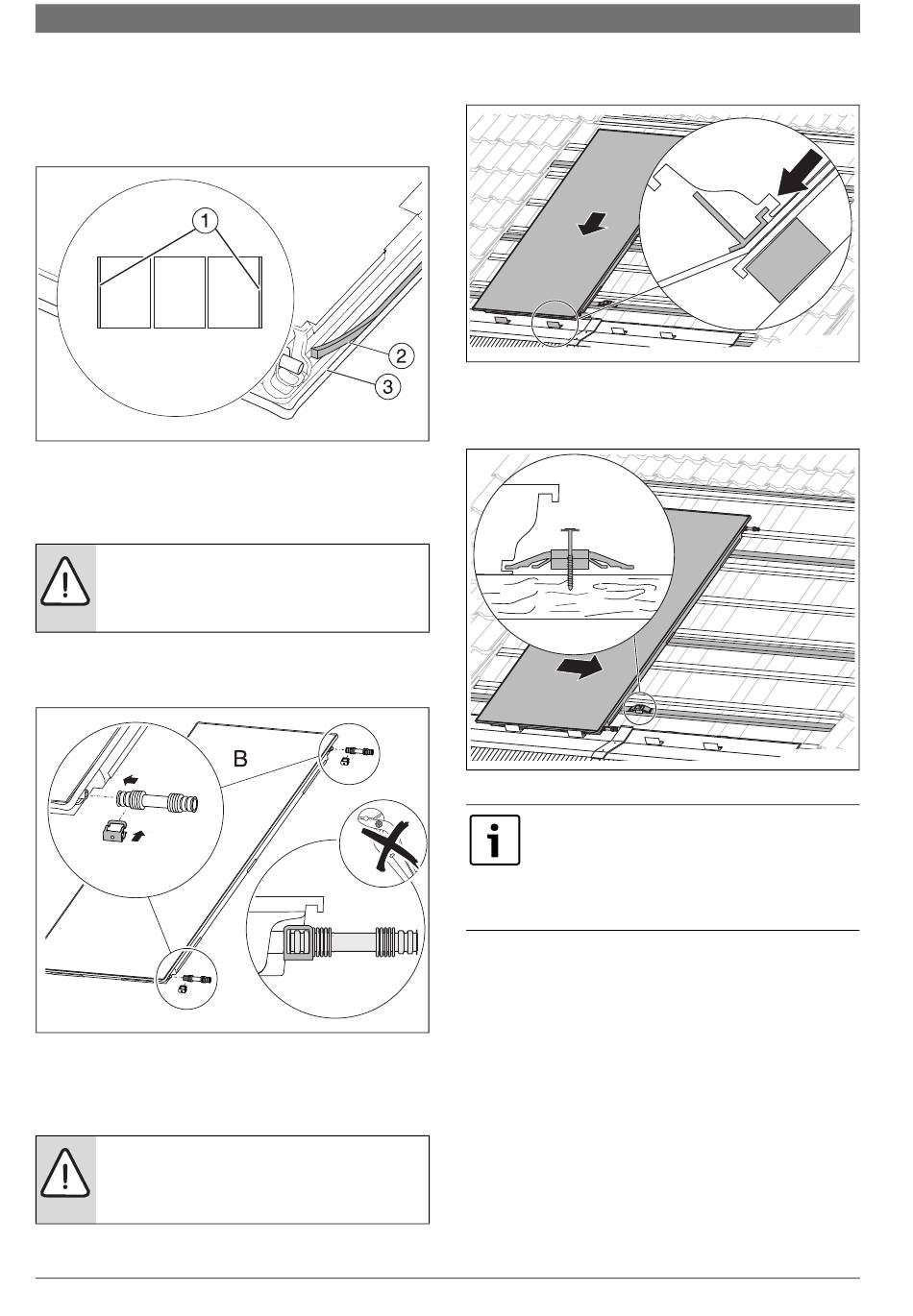

Bild 37 Dichtband einlegen (Kollektorrückseite)
7.1.3 Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportschutzecken entnehmen.
▶ Kappen von den Kollektoranschlüssen entfernen.
HINWEIS: Schäden am Kollektor und Undichtigkeiten
durch beschädigte Wellrohrverbinder.
▶ Keine Hilfswerkzeuge (z. B. Zangen) bei der Montage
verwenden.
1. Wellrohrverbinder auf den Kollektoranschluss stecken.
2. Klammer zur Sicherung des Anschlusses über Wellrohrverbinder und
Kollektoranschluss schieben.
1.
2.
Bild 38 Verbindungs-Set am zweiten und allen weiteren Kollektoren
7.2 Linken Kollektoren montieren
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektorfühler oben
am Kollektor ist.
WARNUNG: Verletzungsgefahr durch herunterfallende
Kollektoren!
▶ Sicherstellen, dass die Abrutschsicherungen in die
Montagetaschen greifen.
6 720 811 381 (2019/04)
6720804148.34-1.ST 6720804148.34-1.ST
6720803995-17.1ST
▶ Linken Kollektor auflegen und mit den unteren Montagetaschen in die
Abrutschsicherungen gleiten lassen.
Bild 39 Linken Kollektor auflegen
1. Kollektor nach rechts schieben.
2. Der Niederhalter muss in die seitliche Montagetasche greifen. Lage
und Ausrichtung des Kollektors genau prüfen.
2.
1.
Bild 40 Kollektor nach rechts schieben
Beim Single-Kollektor wird statt des doppelseitigen Nie-
derhalters ein einseitiger Niederhalter montiert.
▶ Single-Kollektor, senkrecht: 2 weitere einseitige
Niederhalter montieren.
▶ Single-Kollektor, waagerecht: 1 weiteren einseiti-
gen Niederhalter montieren.
