Seite 1

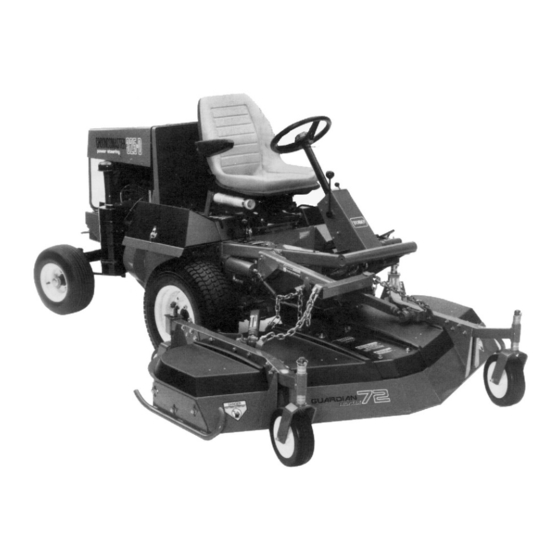

Form No. 3350–512 Guardian 72 Zoll Recycler ® Groundsmaster Serie 300 Modellnr. 30716–240000001 und höher Modellnr. 30716TE–240000001 und höher Bedienungsanleitung Übersetzung des Originals (DE)
Sicherheit • Untersuchen Sie den Arbeitsbereich der Maschine gründlich und entfernen Sie alle Gegenstände, wie z. B. Steine, Spielzeug und Draht, die von der Maschine Diese Maschine entspricht zum Zeitpunkt der aufgeworfen werden könnten. Herstellung den Anforderungen des CEN-Standards • Gehen Sie beim Umgang mit Benzin und anderen EN 836:1997, ISO 5395:1990 und ANSI B71.4–1999 Kraftstoffen mit größter Vorsicht vor.
Im Anschluss finden Sie Angaben, die sich speziell auf Wartung und Lagerung Toro Maschinen beziehen und weitere Sicherheitsinformationen, die nicht im ANSI-Standard • Kuppeln Sie alle Antriebe aus, senken die Mähwerke enthalten sind, und mit denen Sie sich vertraut machen ab, stellen das Fahrpedal auf Neutral, aktivieren die müssen.
Verbrennungen führen würde. Unterstützung benötigen. • Besorgen Sie, um die optimale Leistung und Sicherheit Wartung und Einlagerung zu gewährleisten, nur Toro Originalersatzteile und -zubehörteile. Ersatzteile und Zubehör anderer • Prüfen Sie die Befestigungsschrauben des Messers Hersteller könnten sich eventuell als gefährlich regelmäßig, um deren vorschriftsmäßiges Drehmoment...
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Beschädigte oder verloren gegangene Schilder müssen ausgetauscht bzw. ersetzt werden. 100–6578 1. Verfanggefahr 3. Bleiben Sie von beweglichen Teilen fern. 2. Nehmen Sie die Mähwerkabdeckungen nie ab.
Seite 7
105–7844 1. Warnung: Lesen Sie die Bedienungsanleitung. 2. Beim Einsatz eines Groundsmaster 328–D oder Groundsmaster 345 mit Zweiradantrieb wird Heckballast benötigt. 93–7826 1. Schnitthöheneinstellung...
Technische Daten Allgemeine technische Daten Schnittbreite 183 cm Schnitthöhe Einstellbar von 38 bis 114 mm in Schritten von 13 mm Das Gehäuse ist aus 0,1046 mm Stahl gefertigt und mit einem Kanal verstärkt Mähwerkgehäuse (64 mm x 0,1345 mm). Ein am Mähwerk montiertes Getriebe wird von einer Zapfwelle angetrieben. Die Kraft wird über einen B-Abschnittsriemen auf die Messer übertragen.
Einrichten Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Einzelteile Hinweis: Benutzen Sie diese Tabelle als Checkliste um sicherzustellen, dass alle Teile empfangen wurden. Ohne diese Teile können Sie die Maschine nicht komplett einrichten. Beschreibung Menge Verwendung...
Montieren der Laufräder Die Druckscheiben, Distanzstücke und Spannkappen wurden für den Versand an den Laufradspindeln montiert. 1. Nehmen Sie die Druckkappen von den Spindelwellen ab, und schieben Sie die Distanzstücke und Druckscheiben von der Wellen (Bild 1 und 2). 2. Schieben Sie die Distanzstücke auf die Laufradspindel, um die gewünschte Schnitthöhe zu erhalten;...
Befestigen des rechten Schubarms an der Zugmaschine Warnung Der rechte Schubarm ist mit ungefähr 45 kg gefedert. Ein plötzliches Loslassen der Schubarme kann Verletzungen verursachen. 70 mm Ein Helfer muss den Schubarm nach unten drücken. Bild 5 1. Nehmen Sie die zwei Blechschrauben ab, mit denen die 1.
Befestigen des linken Schubarms am Mähwerk Warnung Der linke Schubarm ist mit ungefähr 68 kg 70 mm gefedert. Ein plötzliches Loslassen der Schubarme kann Verletzungen verursachen. Ein Helfer muss den Schubarm nach unten drücken. 1. Nehmen Sie die zwei Kopfschrauben, Flachscheiben und Bundmuttern ab, mit denen die Befestigung des linken Bild 6 Kugelgelenks und die Kettenhalterung am linken...
Entnehmen Sie der Tabelle in der Bedienungsanleitung der Zugmaschine die Kombination der erforderlichen Ballaste. Bestellen Sie Ersatzteile und Zubehör bei Ihrem lokalen Toro Vertragshändler. Die Zugmaschinen der Serie Groundsmaster 300 mit Allradantrieb benötigen keinen Heckballast, um den Anforderungen von ANSI B71.4–1999 zu entsprechen.
Vor der Einstellen der Schnitthöhe Inbetriebnahme Die Schnitthöhe ist in Schritten von 13 mm von 38 bis 114 mm verstellbar, indem Sie eine gleiche Anzahl von Distanzstücken auf die vorderen und hinteren Laufradgabeln Prüfen des Schmiermittels im auflegen oder entfernen. In der Schnitthöhentabelle unten finden Sie die Kombinationen der Distanzstücke, die für alle Getriebe eingestellten Schnitthöhen verwendet werden müssen.
Vordere Laufräder Hintere Laufräder 1. Entfernen Sie die Spannkappe von der Spindelwelle und 1. Nehmen Sie die Spannkappe von der Spindelwelle ab schieben Sie die Spindel aus dem vorderen Laufradarm (Bild 11). heraus. Nehmen Sie die Scheibe von der Spindelwelle. Hinweis: Für das Ändern der Schnitthöhe muss die hintere Schieben Sie die Distanzstücke auf die Spindelwelle, um Laufradgabel nicht vom Laufradarm entfernt werden.
Einstellen der Rollen Einstellen der Kufen Hinweis: Wenn Sie das Mähwerk mit der Schnitthöhen- Lockern Sie die Bundmuttern, um die Kufen einzustellen. einstellung 25 oder 38 mm einsetzen, müssen die Ändern Sie die Position der Kufen nach Bedarf und ziehen Mähwerkrollen in die obersten Löcher der Halterung Sie die Bundmuttern an (Bild 12).
Betrieb Mähen in sehr schwierigen Bedingungen Für das Zerkleinern des Schnittguts im Mähwerkgehäuse wird Luft benötigt. Darum darf die Schnitthöhe nicht zu Sie sollten Schutzmittel tragen, wie z. B. (jedoch nicht niedrig eingestellt werden oder das Mähwerk vollständig ausschließlich) einer Schutzbrille, eines Gehörschutzes, von ungeschnittenem Gras umgeben sein.
Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen Nach den ersten • Ziehen Sie die Muttern der Laufräder an. 2 Stunden • Ziehen Sie die Muttern der Laufräder an. Nach den ersten 10 Stunden • Ziehen Sie die Messerschrauben an. • Prüfen Sie die Schnittmesser. •...
Bild 17 1. Füll-/Prüfschraube Bild 15 Abtrennen des Mähwerks von der Zugmaschine 1. Stellen Sie die Maschine auf eine ebene Fläche, senken Sie die Mähwerke auf den Boden ab, stellen Sie den Motor ab und aktivieren Sie die Feststellbremse. 2. Nehmen Sie die Blechschrauben ab, mit denen die Schutzvorrichtung oben am Mähwerk befestigt ist, und legen Sie sie zur Seite.
Seite 20
6. Ein Helfer sollte den linken Schubarm nach unten Gefahr drücken, während Sie die Kopfschrauben, Flachscheiben und Sicherungsmuttern entfernen, mit denen die Befestigung des Kugelgelenks und der Wenn der Motor läuft, und die ZWA-Welle sich Kettenhalterung am Laufradarm des Mähwerks drehen kann, können schwere Verletzungen befestigt ist (Bild 20).
Befestigen des Mähwerks an Austauschen des Treibriemens der Zugmaschine Der von der gefederten Riemenscheibe gespannte Messertreibriemen ist sehr haltbar. Nach einem längeren 1. Stellen Sie die Maschine auf eine ebene Fläche und Einsatz wird er dennoch Anzeichen von Verschleiß stellen Sie den Motor ab. aufweisen.
Warten der vorderen Büchsen 4. Entfernen Sie den alten Riemen von den Spindelscheiben und der Spannscheibe. in den Laufradarmen 5. Verlegen Sie den neuen Riemen um die Spindelscheiben und um die Spannscheibengruppe, siehe Bild 23. In die Ober- und Unterseite des Rohrs der Laufradarme sind Büchsen eingepresst, die sich nach einer längeren Einsatzdauer abnutzen.
Warten der Laufräder und 7. Montieren Sie die Laufräder zwischen die Laufradgabel und befestigen Sie sie mit der Kopfschraube, den -lager Scheiben und der Sicherungsmutter. 8. Schmieren Sie das Lager des Laufrads durch die Die Laufräder laufen auf einem robusten Rollenlager, das von Schmiernippel mit Nr.
Gegenstand geprallt oder wenn es unwuchtig oder verbogen 1. Heben Sie das Mähwerk auf die höchste Stellung an, ist. Benutzen Sie immer nur Toro Originalersatzteile, um stellen den Motor ab und aktivieren die Feststellbremse. die sichere und optimale Leistung sicherzustellen.
Korrigieren nicht 3. Prüfen Sie die Schnittkanten aller Messer. Schärfen Sie alle stumpfen und ausgekerbten Schnittkanten. Schärfen übereinstimmender Mähwerke Sie nur die Oberseite der Schnittkanten und behalten dabei den ursprünglichen Schnittwinkel bei, um die Wenn die Messer nicht richtig aufeinander abgestimmt Schärfe des Messers zu gewährleisten (Bild 28).
Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den...
