Mengenteiler
Zugmaschine Groundsmaster
Reelmaster
Modellnr. 30871
Sicherheit

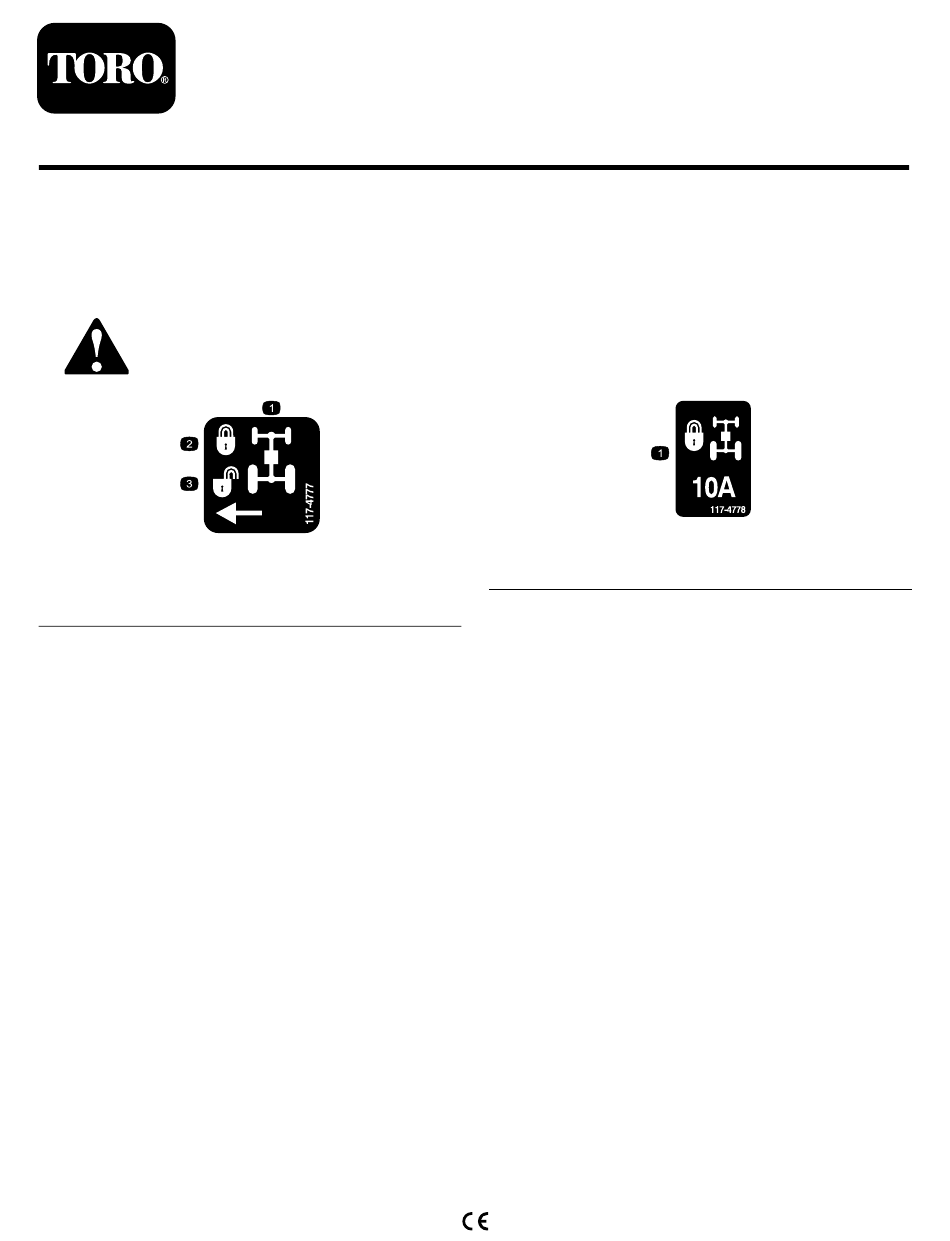

Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der
möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus
oder ersetzen Sie sie.
117-4777
1. Mengenteiler
2. Einrasten
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
7000-D ab Baujahr 2009
3. Ausrasten
Registrieren Sie Ihr Produkt unter www.Toro.com.
®
4500-D/4700-D und
Installationsanweisungen
117-4778
1. Sicherung (10 A), Mengenteilersperre
Form No. 3369-767 Rev A
Originaldokuments (DE)
Druck: USA.
Alle Rechte vorbehalten
Werbung
Verwandte Anleitungen für Toro 30871
Inhaltszusammenfassung für Toro 30871
- Seite 1 Sie sie. 117-4778 117-4777 1. Sicherung (10 A), Mengenteilersperre 1. Mengenteiler 3. Ausrasten 2. Einrasten © 2011—The Toro® Company Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE) 8111 Lyndale Avenue South Druck: USA. Bloomington, MN 55420 Alle Rechte vorbehalten...
- Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung Mengenteiler-Verteiler Verteilerhalterung Schraube (3/8 x 3-1/2 Zoll) Bundmutter (3/8") 90-Grad-Anschlussstück Gerades Anschlussstück Bauen Sie die Hydraulikbestandteile ein. Ausgehöhlte Verschlusskappe Hydraulikschlauch D Hydraulikschlauch E Hydraulikschlauch F Hydraulikschlauch G...
- Seite 3 3. Setzen Sie die Anschlussstücke in den Ausschnitt 9). Positionieren Sie das Mengenteiler-Verteiler ein (Bild 1) und fluchten sie Anschlussstück so, dass die Sicherungsmuttern wie folgt aus: ganz eingezogen ist. Ziehen Sie sie noch nicht fest. Hinweis: Stellen Sie vor dem Einbau sicher, dass 4.
- Seite 4 7. Schließen Sie den neuen Hydraulikschlauch D anstelle des entfernten Schlauchs an der Hydraulikpumpe an (Bild 5). 8. Verlegen Sie den Hydraulikschlauch D zum Mengenteiler und schließen ihn am 90-Grad-Anschlussstück unten am Verteiler an (Bild 5). G010674 Bild 3 Bild 5 1.
- Seite 5 Bild 6 G010679 1. Allradantriebverteiler 4. Hydraulikschlauch F Bild 7 2. Mengenteiler-Verteiler 5. Hydraulikschlauch G 1. Mengenteiler-Verteiler 6. Hydraulikschlauch E 3. Hydraulikschlauch E 6. Hydraulikschlauch H 2. Hydraulikschlauch A 7. Hydraulikschlauch F 3. Hydraulikschlauch B 8. Hydraulikschlauch G 12. Nehmen Sie die Verschlusskappe vom 4.
- Seite 6 Bild 8 1. Kappe im Steuerarm 2. Schalter 2. Setzen Sie den Schalter in das Loch ein (Bild 8). Positionieren Sie den Schalter so, dass er zum Aktivieren nach vorne gekippt ist. 3. Reinigen und trocknen Sie den Bereich am Armaturenbrett direkt über dem Schalter.
- Seite 7 2. {Setzen Sie den Schalter in das Loch ein (Bild 10). Positionieren Sie den Schalter so, dass er zum Aktivieren nach vorne gekippt ist. 3. Reinigen und trocknen Sie den Bereich am Armaturenbrett direkt über dem Schalter. Bringen Sie das Mengenteiler-Betriebsschild am Armaturenbrett an.
- Seite 8 15. Verlegen Sie den Kabelbaum zum Arm und stecken den mit FLOW DIVIDER beschrifteten Anschluss in das Kabelterminal unter dem Armaturenbrett. Hinweis: Sie müssen ggf. den oberen Teil des Arms abnehmen, um an den Anschluss zu gelangen. 16. Befestigen Sie den Kabelbaum mit Kabelbinden. Wichtig: Die Kabel dürfen keine scharfen Kanten oder bewegliche Teile berühren.
- Seite 9 3. Ziehen Sie den Kabelbaumanschluss vom 2WD/4WD-Schalter ab (Bild 14). Bild 14 Bild 16 1. Kabelbaum zu 2. 2WD/4WD-Schalter Mengenteilerschalter 1. Brauner/weißer Draht 3. 10 cm 2. Neuer Kabelbaum 4. Stecken Sie das braune bzw. weiße Überbrückungskabel in den mit 4“ beschrifteten 7.
- Seite 10 Betrieb Einsatzhinweise Der Mengenteiler erhöht die Antriebsleistung in schwierigen Einsatzbedingungen. Verwenden Sie die folgenden Informationen für Bild 18 den besten Einsatz der Maschine mit installiertem Mengenteiler: 1. Kabelumwicklungen • Der Mengenteiler wird bei niedrigen Geschwindigkeiten nur sporadisch eingesetzt. 10. Befestigen Sie die Abdeckung mit den zwei vorher Das System verhindert den Einsatz bei hohen entfernten Schrauben und Distanzstücken an der Geschwindigkeiten.
- Seite 11 Schaltbilder Hydraulisches Schema (Rev. A)
- Seite 12 Schaltbild (Rev. A)
- Seite 13 Hinweise:...
- Seite 14 Hinweise:...
- Seite 15 Hinweise:...
