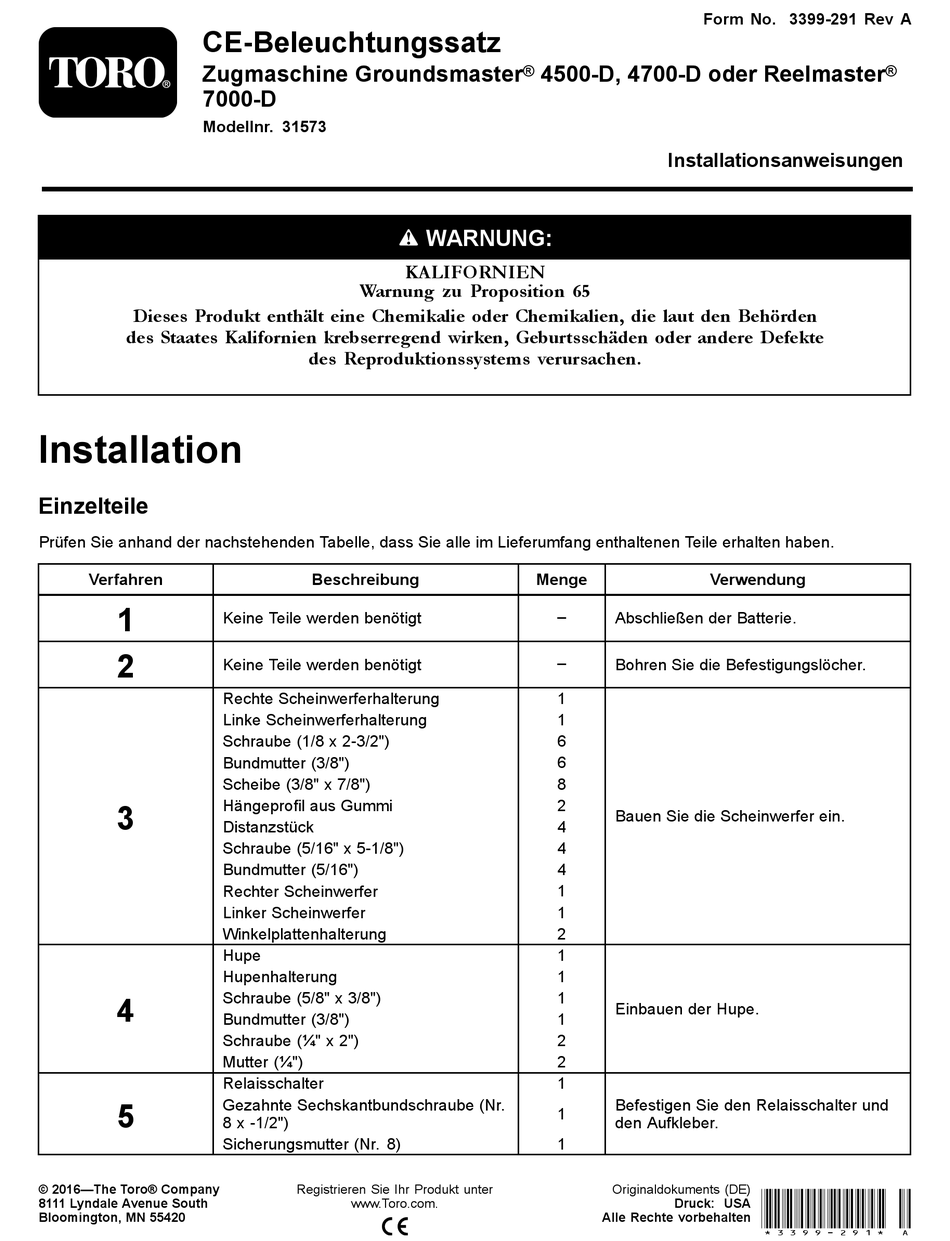

CE-Beleuchtungssatz
Zugmaschine Groundsmaster
7000-D
Modellnr. 31573
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Rechte Scheinwerferhalterung
Linke Scheinwerferhalterung
Schraube (1/8 x 2-3/2")
Bundmutter (3/8")
Scheibe (3/8" x 7/8")
Hängeprofil aus Gummi
Distanzstück
Schraube (5/16" x 5-1/8")
Bundmutter (5/16")
Rechter Scheinwerfer
Linker Scheinwerfer
Winkelplattenhalterung
Hupe
Hupenhalterung
Schraube (5/8" x 3/8")
Bundmutter (3/8")
Schraube (¼" x 2")
Mutter (¼")
Relaisschalter
Gezahnte Sechskantbundschraube (Nr.
8 x -1/2")
Sicherungsmutter (Nr. 8)
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
4500-D, 4700-D oder Reelmaster
WARNUNG:
KALIFORNIEN
Menge
–
–
1
1
6
6
8
2
4
4
4
1
1
2
1
1
1
1
2
2
1
1
1
Form No. 3399-291 Rev A
Installationsanweisungen
Verwendung
Abschließen der Batterie.
Bohren Sie die Befestigungslöcher.
Bauen Sie die Scheinwerfer ein.
Einbauen der Hupe.
Befestigen Sie den Relaisschalter und
den Aufkleber.
Originaldokuments (DE)
Alle Rechte vorbehalten *3399-291* A
Druck: USA
®
