IC-KP-*
Produktbeschreibung
2.2.4 Verbindungskabel zur PROFIBUS DP-Schnittstelle
Die IDENTControl verfügt über eine B-codierte M12-Buchse und wird mit einem
entsprechenden Kabel mit dem Netzwerk verbunden.

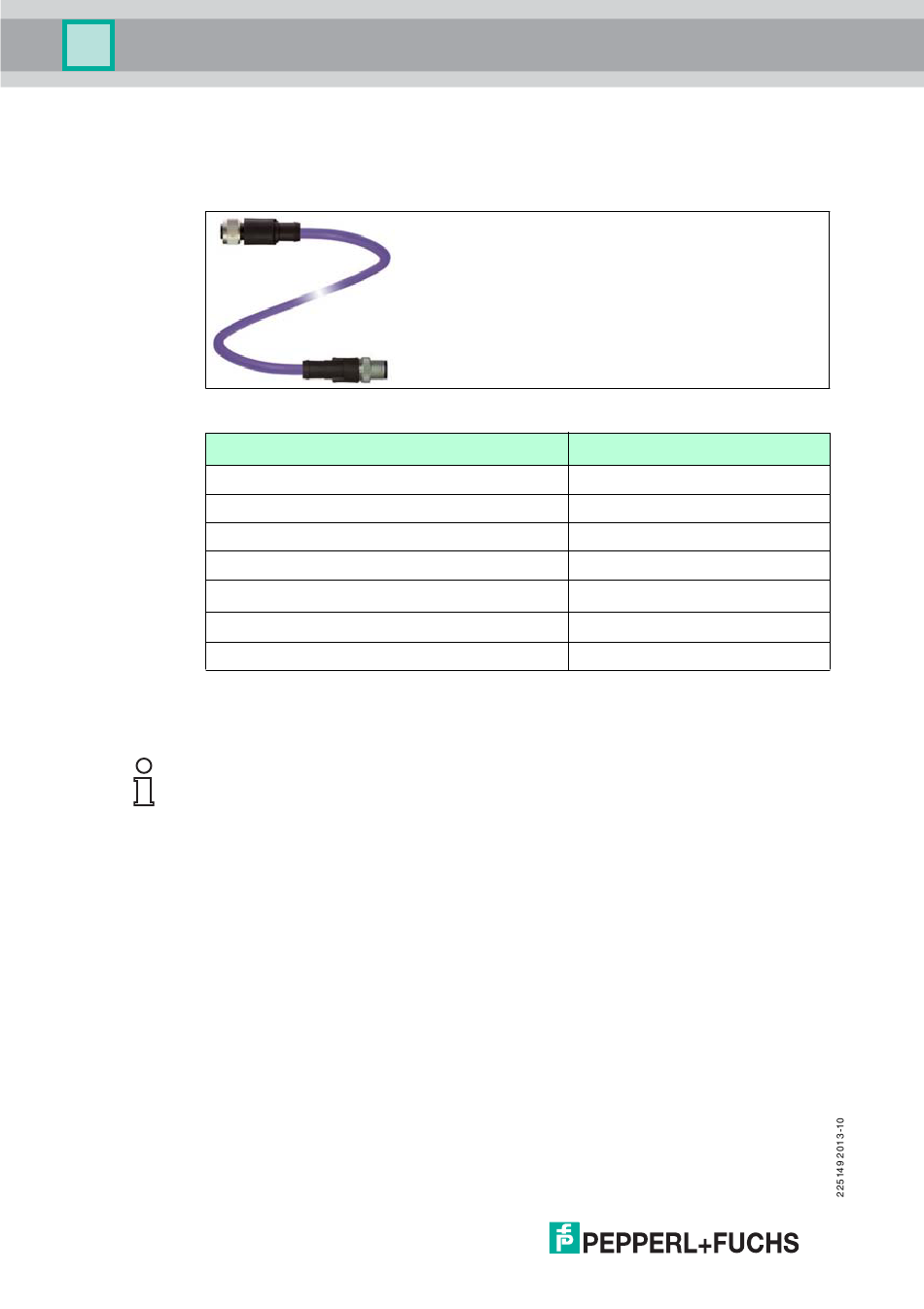

Abbildung 2.6
Zubehör
Abschlusswiderstand
T-Verteiler
Y-Verbindungskabel
Verbindungskabel mit Abschlusswiderstand
Verbindungskabel 1 m
Kabeldose, konfektionierbar
Kabelstecker, konfektionierbar
Hinweis!
Der T-Verteiler ist nur für allgemeine Anwendungen im PROFIBUS-Netzwerk
vorgesehen. Er passt nicht an die IDENTControl. An der IDENTControl muss stets
das Y-Verbindungskabel benutzt werden.
8
1
1. Es sind Verbindungskabel in folgenden Längen lieferbar: 1 m, 2 m, 5 m, 7
m, 12 m, 15 m.
Bezeichnung
ICZ-TR-V15B
ICZ-3T-V15B
ICZ-3T-0.2M-PUR ABG-V15B-G
ICZ-2T/TR-0.2M-PUR ABG-V15B-G
V15B-G-1M-PUR ABG-V15B-G
V15B-G
V15SB-G
