IC-KP-*
Produktbeschreibung

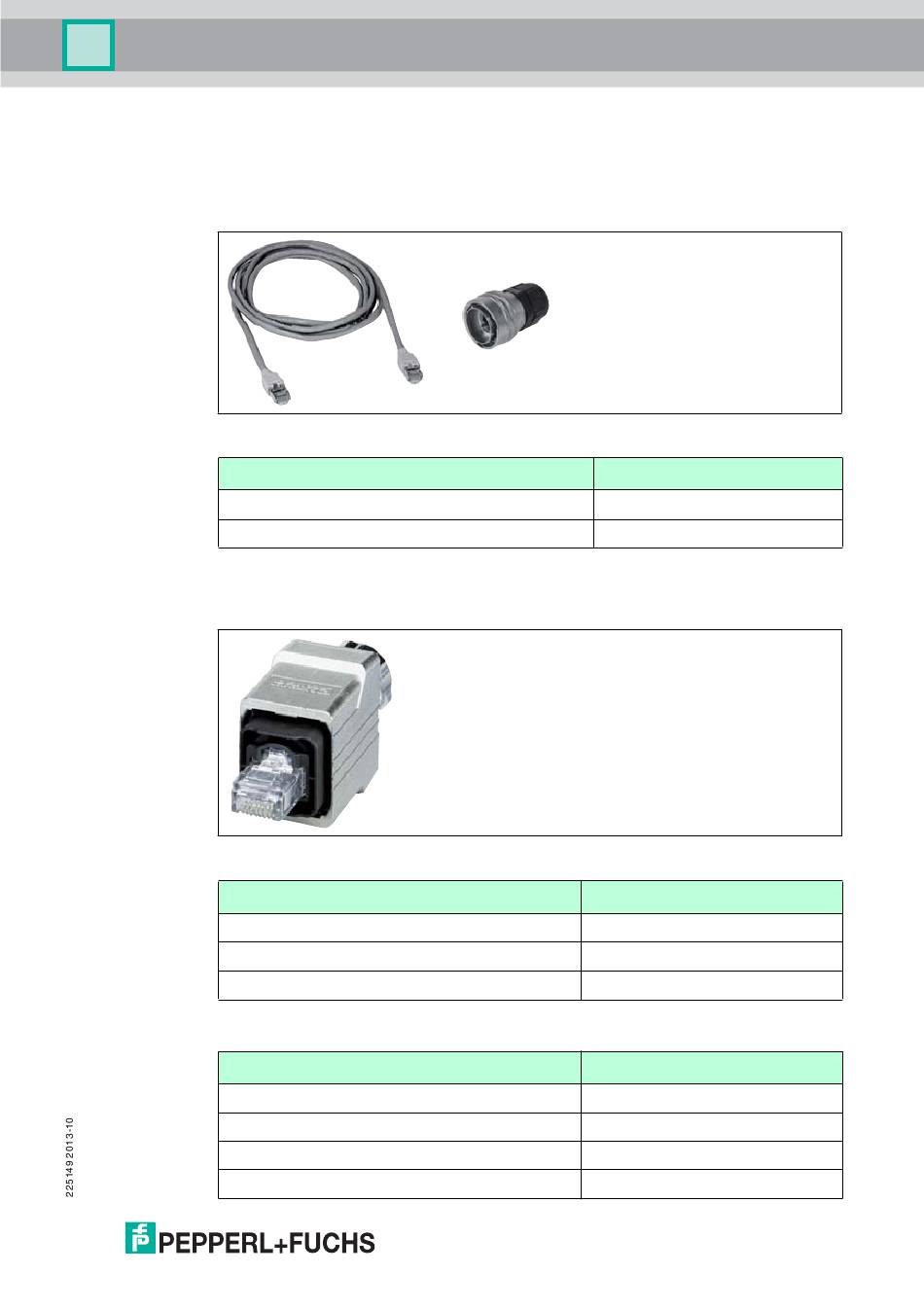

2.2.3 Netzwerkkabel zur Ethernet-Schnittstelle
Die IDENTControl IC-KP-B12-V45 wird über eine RJ45-Buchse mit dem
Netzwerk verbunden. Passend für das Ethernet Netzwerkkabel steht für den
Feldeinsatz gemäß IP67 eine RJ45-Steckerdichtung zur Verfügung.
Abbildung 2.4
Zubehör
IP67 Netzwerkstecker-Dichtung
Netzwerkkabel RJ45, Kategorie 5, bis 100 MHz,10 m
Die IDENTControl IC-KP-B17-AIDA1 wird über einen Steckverbinder gemäß
AIDA-Richtlinie an das Netzwerk angeschlossen.
Abbildung 2.5
Zubehör
Konfektionierbarer Stecker für RJ45
Verbindungskabel RJ-45 auf M12 D-kodiert
Blindstopfen
Steckerbelegung:
Signal
TD+
TD-
RD+
RD-
Bezeichnung
ICZ-V45
V45-G-10M-V45-G
Bezeichnung
ICZ-AIDA1-V45
ICZ-AIDA1-V45-0,2M-PUR-V1D-G
ICZ-AIDA1-B
Markierung am Stecker
gelb
orange
weiß
blau
7
