IC-KP-*
Installation
3.2.3 Anschlusshinweise zum Interbus
IC-KP-B5-V23:

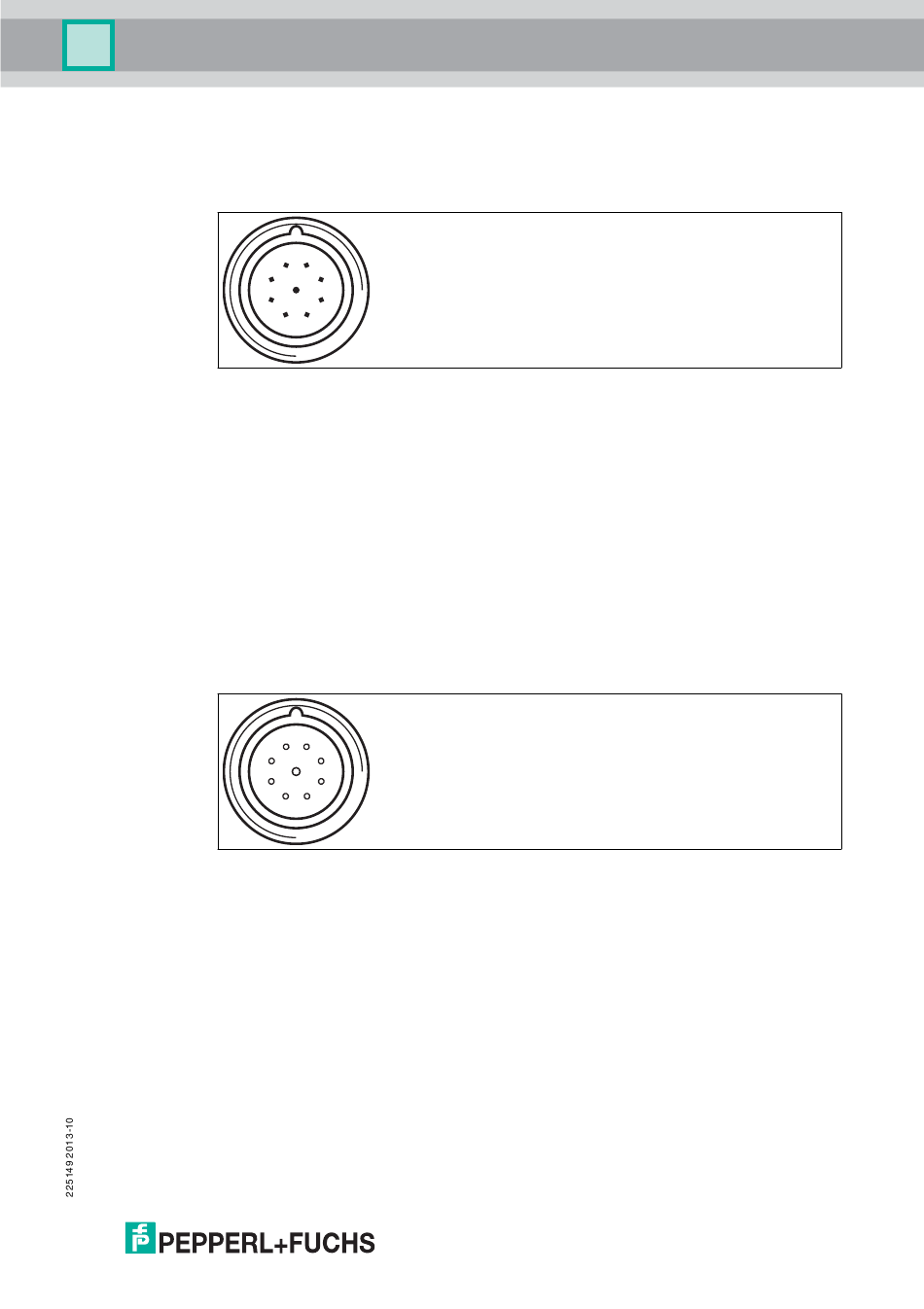

Rundsteckverbinder: Stecker - ankommende Schnittstelle
7
6
1 DO1
2 /DO1
3 DI1
4 /DI1
5 GND
6 NC
7 NC
8 NC
9 NC
Rundsteckverbinder: Buchse - abgehende Schnittstelle
2
3
1 DO2
2 /DO2
3 DI2
4 /DI2
5 GND
6 NC
7 NC
8 NC
9 /RBST
8 1
9 2
3
5 4
1 8
7
9
6
4 5
