Montage der Kollektoren
9.2

Kollektoren befestigen

WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
Die Abrutschsicherungen greifen in die Montagetaschen.
▶ Sicherstellen, dass die Montagetaschen frei von Beschädigungen
und frei zugänglich sind.
Die Kunststoffteile an den Kollektorspannern haben keine tragende
Funktion. Sie erleichtern nur die Montage.
Kollektorspanner rechts montieren
Erst wenn der letzte Kollektor montiert ist, den einseitigen Kollektor-
spanner links montieren.
▶ Kollektorspanner in die Profilschienen schieben und in das Langloch
einrasten lassen.
0010017152-01

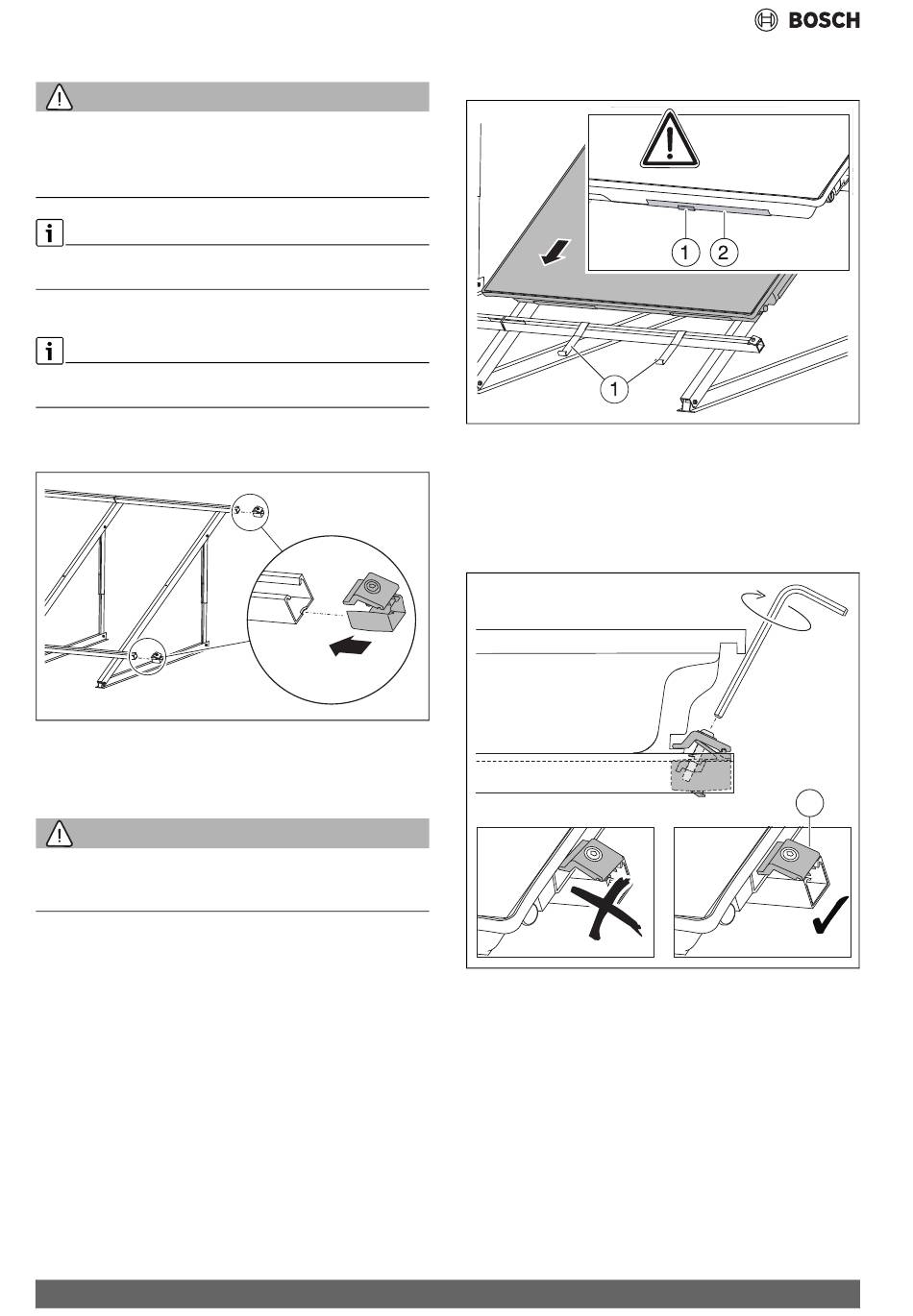

Bild 51 Kollektorspanner rechts montieren
Ersten Kollektor auf die Profilschienen legen
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera-
turfühler oben am Kollektor ist.
WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
▶ Sicherstellen, dass die Abrutschsicherungen in den Montagetaschen
greifen.
20
▶ Kollektor rechts auf die Profilschienen legen und Montagetaschen
[2] in die Abrutschsicherungen [1] gleiten lassen.
Bild 52 Kollektor in die Abrutschsicherungen gleiten lassen
▶ Kollektor vorsichtig an die Kollektorspanner schieben und waage-
recht ausrichten.
Der Niederhalter [1] des Kollektorspanners darf sich nicht verdrehen.
Wenn erforderlich, am Niederhalter gegenhalten.
▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm
festdrehen.
A
6720640298-37.1ST
Bild 53 Kollektorspanner festdrehen
0010017153-01
1
