Montage der Kollektoren
9.1

Kollektormontage am Boden vorbereiten

▶ Hinweise aus dem Kapitel "Anordnung der Kollektoren" beachten.
Beispielhaft wird im Folgenden der Vorlauf auf der rechten Kollektorfeld-
seite gezeigt und der erste Kollektor rechts montiert.
Stopfen montieren
VORSICHT
Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar-
schläuche, da Solarflüssigkeit austreten kann.
▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband-
schelle sichern.
▶ Solarschläuche [2] mit vormontierten Stopfen auf die freien Kollek-
toranschlüsse stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1 2

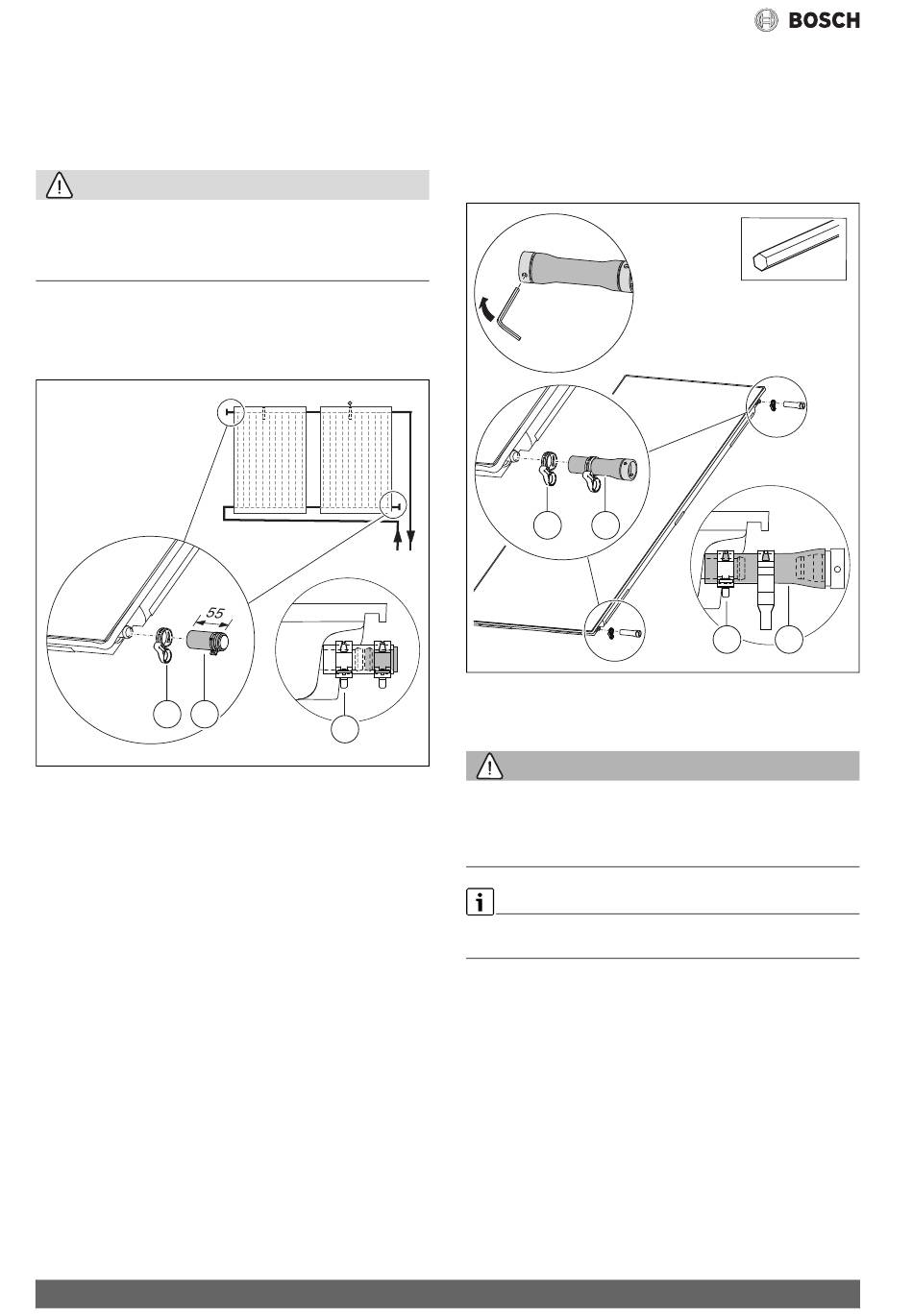

Bild 46 Stopfen montieren
20
B B A A
1
6720640298-33.1ST
Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportecken entnehmen.
1. Nur einen Stopfen mit Innensechskantschlüssel 5 mm herausziehen.
2. Solarschlauch [2] mit Federbandschellen auf den Kollektoranschluss
stecken.
3. Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1.
2.
1 2
6720640298-34.2ST
Bild 47 Verbindungs-Set am zweiten Kollektor und alle weiteren montie-
ren
9.2

Kollektoren befestigen

WARNUNG
Verletzungsgefahr durch herunterfallende Kollektoren.
Die Abrutschsicherungen greifen in die Montagetaschen.
▶ Sicherstellen, dass die Montagetaschen frei von Beschädigungen
und frei zugänglich sind.
Die Kunststoffteile an den Kollektorspannern haben keine tragende
Funktion. Sie erleichtern nur die Montage.
B
3.
1 2
