1B20V, 1B30V, 1B40V/W, 1B50V/W
Symbol

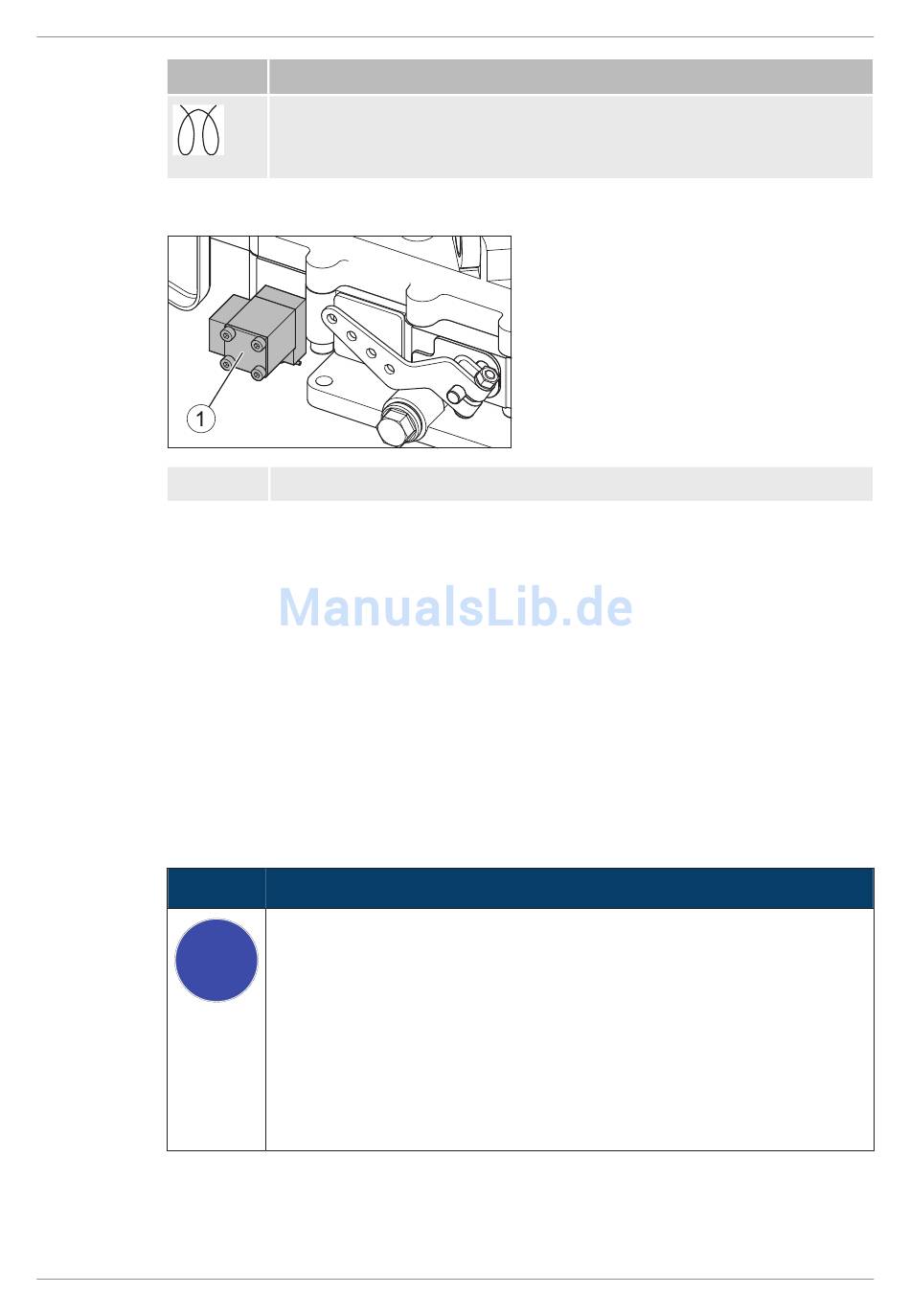

Übersicht – Kraftstoffabsperrventil (Option)
1
Funktionsbeschreibung
Sobald der Startschlüssel auf Stellung I steht, wird das Kraftstoffabsperr-
ventil (1) elektrisch entriegelt. Der Kraftstoffzulauf zur Einspritzpumpe ist frei-
gegeben, der Motor ist startbereit. Bei laufenden Motor wird durch Drehen
des Startschlüssels auf Stellung 0 das Kraftstoffabsperrventil verriegelt und
dadurch der Kraftstoffzulauf zur Einspritzpumpe blockiert, der Motor stellt ab.
Dieses Kraftstoffabsperrventil wird auch in Verbindung mit der elektrischen
Abschaltautomatik verwendet. Bei auftretenden Störungen stellt die Abschal-
tautomatik den Motor ab. Details zur Störungssuche siehe Kapitel 9.1 Stö-
rungssuche und -beseitigung, Seite 75.
In besonderen Situationen kann auch ein Notstart versucht werden (siehe
Kapitel 9.2 Notstart, Seite 81).
Vorgehensweise – Motor starten mit Elektrostarter
i
HATZ
Bedeutung
Vorglühanzeige
Leuchtet bei Temperaturen unter 0°C. Motor starten, wenn die
Anzeige erloschen ist.
Kraftstoffabsperrventil
HINWEIS
▪ Max. 30 Sekunden starten. Wenn der Motor dann noch
nicht läuft, Startschlüssel in Stellung „0" zurückdrehen und
Ursache beseitigen (siehe Kapitel 9.1 Störungssuche und -
beseitigung, Seite 75).
▪ Vor jedem erneuten Anlassen den Startschlüssel in Stellung
„0" zurückdrehen.
▪ Die Wiederholsperre im Zündschloss verhindert, dass der
Anlasser bei laufendem Motor eingreift und dadurch be-
schädigt werden kann.
Anleitung
Bedienung und Betrieb
41
