USA-Version
HK-01-06-05 05/98
Lasergeräte, die in die USA geliefert werden, enthalten zusätzlich
einen Vorschalt-Transformator und einen Motorschutzschalter für
die Türschalter (Bild 5-7, Pos. 7 und 8).
Die Netzverteilung verteilt die Netzspannung an die einzelnen
Verbraucher.
1
2
3
4
5
6

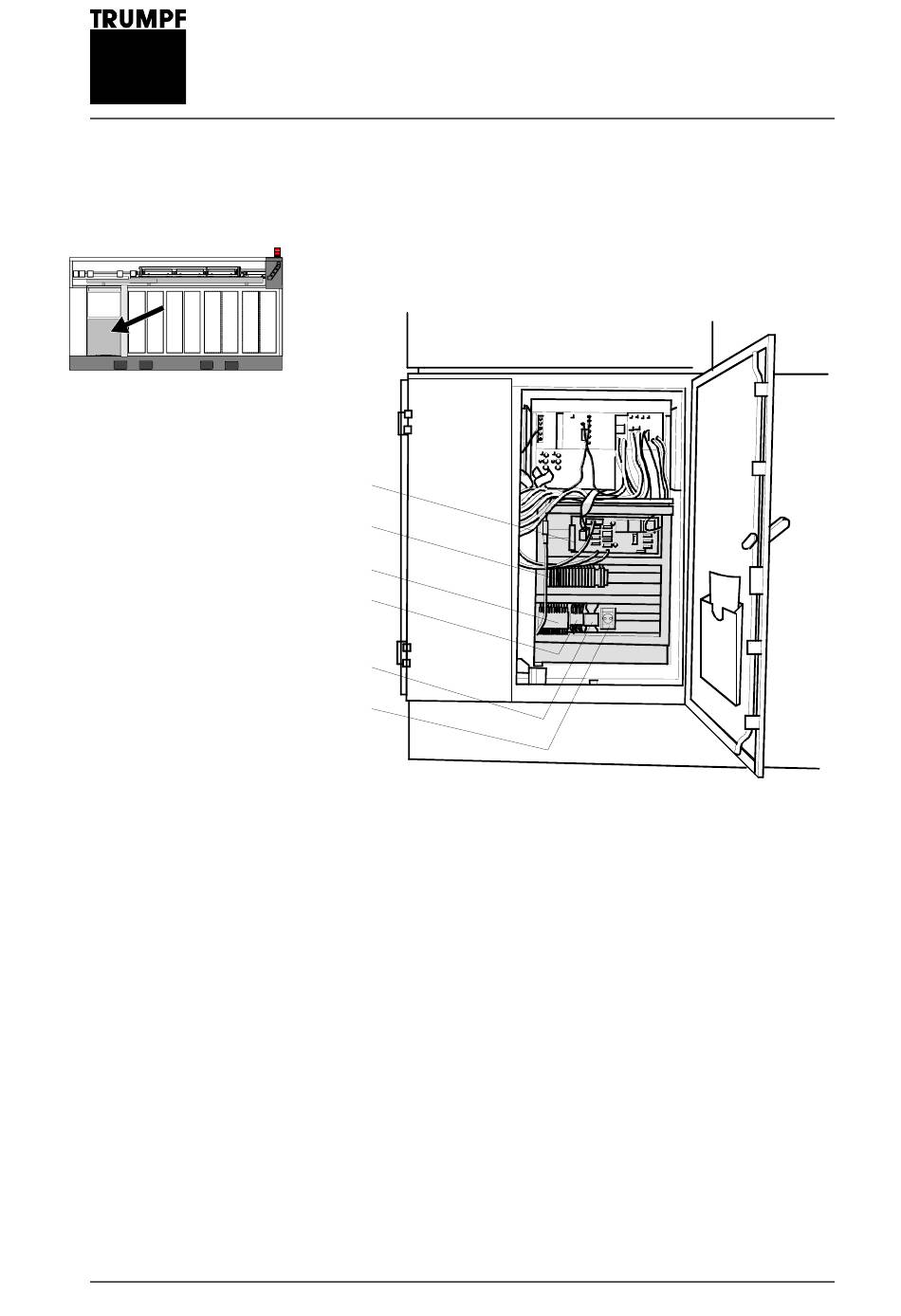

Bild 5-8: Netzverteilung
1
Platine SUN
3
Not-Aus-Schaltgerät
5
Steuerungsschütz LSV*
*
LSV: Lampenstromversorgung
Die Platine SUN enthält u. a.
•
die NOT-AUS-Schnittstelle X7
•
die Schnittstelle X10 zum Anschließen des Steuerpults
Detaillierte Informationen zur Netzverteilung finden Sie in der
Schnittstellenbeschreibung und in den Schaltungsunterlagen.
5.2
Lasergerät
2
Feinsicherungen
4
Steuerungsschütz
6
Service-Steckdose
