Pagina NL-10 Montage

Montage

Uitpakken

WAARSCHUWING!
Kans op verstikking!
Kinderen kunnen in de verpakkingsfolie
verstrikt raken of kleine onderdelen inslik-
ken en stikken.
– Laat kinderen niet met de verpakkings-
folie spelen.
– Voorkom dat kinderen kleine onderde-
len van het product aftrekken of uit de
zak met accessoires pakken en in de
mond steken.
VOORZICHTIG!
Risico op letsels!
Een onjuiste omgang met het product kan
letsel veroorzaken.
– Het product is zwaar en onhandzaam.
Vraag bij het transport om hulp van een
ander persoon.
– Voorkom het plotseling uitklappen van
delen, vooral van de scharnierarmen.
OPMERKING
Kans op beschadiging!
Een onjuiste omgang met product kan
beschadigingen veroorzaken.
– Gebruik voor het uitpakken geen
scherpe of spitse voorwerpen.

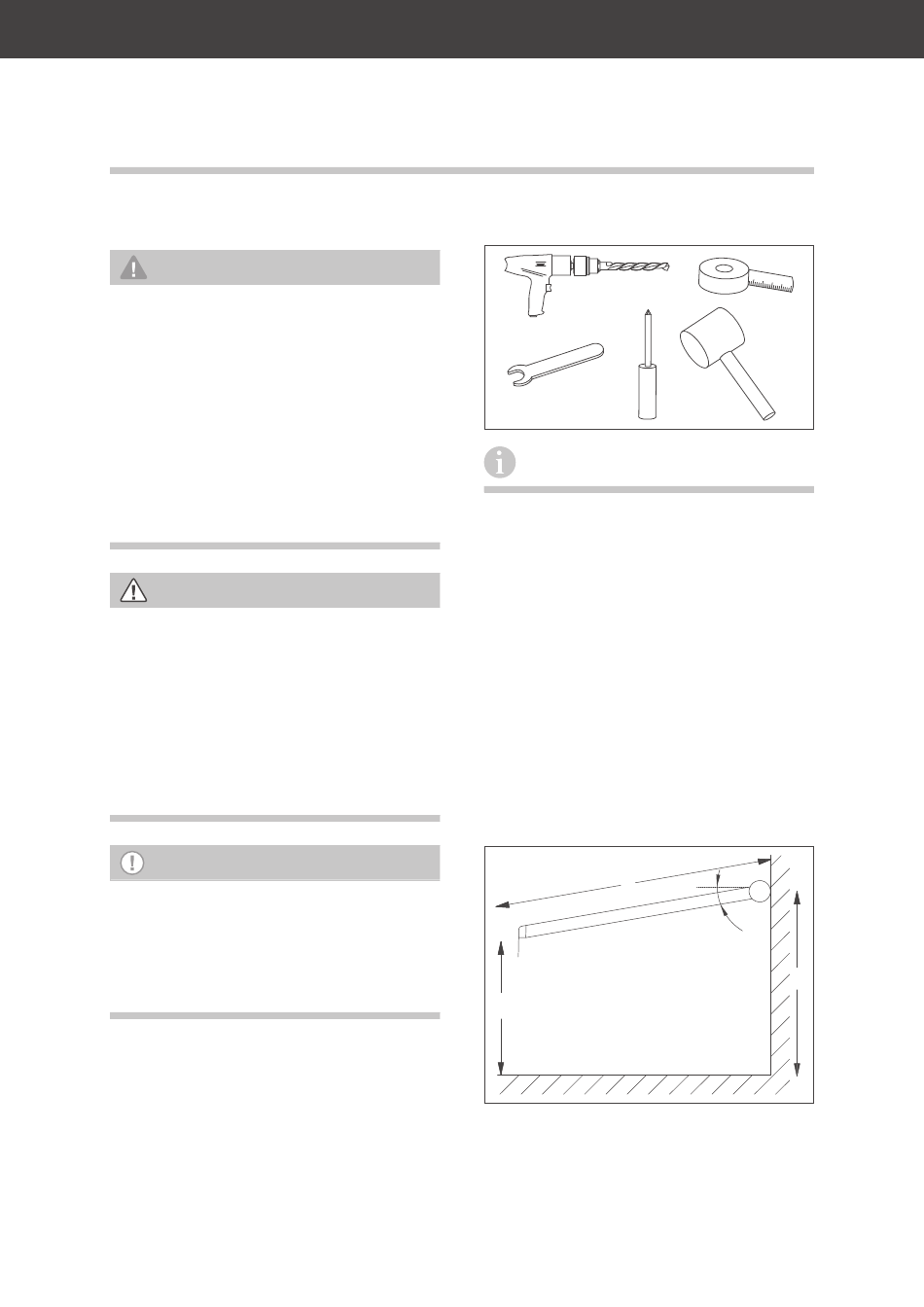

Benodigd gereedschap

ø12 mm
M10 + M12
Het benodigd gereedschap wordt niet
meegeleverd.

Montage voorbereiden

Inbouwhoogte
Bepaal de hoogte waarop het scherm aan
de muur moet worden bevestigd. Als het
scherm boven een deur moet komen, moet
het minstens 20 cm boven de deur worden
gemonteerd. Let ook op de hellingshoek van
het scherm. De minimale hellingshoek van
het doek voor de waterafvoer bij regen moet
14° zijn. De hoek kan na de montage
gemakkelijk worden aangepast. De voorste
valstang (uitvalprofiel) moet in uitgeschoven
toestand een doorgangshoogte van mini-
maal 2,5 m hebben.
H
A
– α = 10°: C = A + H × 0,17
– α = 30°: C = A + H × 0,5
– α = 45°: C = A + H × 0,71
α
C
