3.0 Montage und Befestigung Einzelanlage SOWERO UGM-150E
3.1 Bohren der Löcher zur Befestigung der Konsolen
Nachdem Sie die Position der Konsolen unter Punkt 2.4 festgelegt haben, bohren Sie nun die Löcher mit
einem geeigneten Bohrer für Ihren Montageuntergrund. Vor dem Verschrauben das Loch unbedingt vom
Bohrstaub befreien. Hierzu mit einer Bürste und Druckluft das Loch reinigen.
Anschließend die Konsolen mit einem geeigneten Befestigungsmaterial verschrauben. Die Länge und
Ausführung der Schrauben muss vom Monteur an die Materialbeschaffenheit der Terrassendach-
Sparren angepasst werden. Dabei unbedingt auf die Parallelität achten! Unebenheiten des Untergrunds
müssen durch geeignete Unterlagen ausgeglichen werden. Abschließend alle Schrauben mit dem
vorgegebenen Anzugsdrehmoment festziehen.

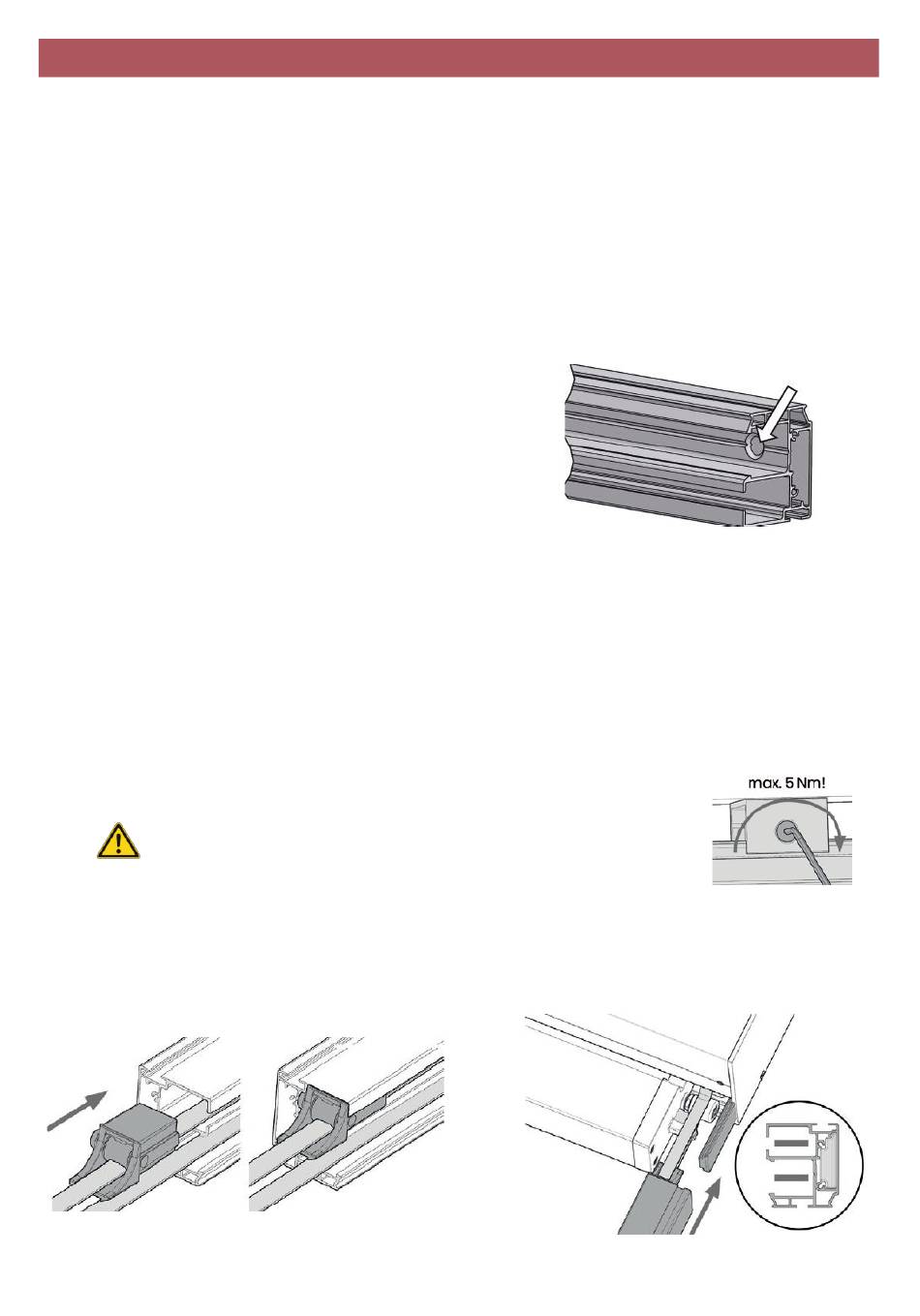

Die Führungsschienen haben an der Innenseite an
einem Ende eine Senkbohrung für die Fixierung des
Steckzapfens. Dieses Schienenende muss immer zum
Gehäuse gerichtet sein.

3.2 Montagearten

a. Montage der Anlage unten dem Sparren
Bei dieser Montagevariante wird die Anlage nach und nach, erst die Schienen und dann der Kasten, oben
an die Sparren montiert. Diese Montageart ist jedoch nur möglich, wenn schon bei der Maßaufnahme
berücksichtigt wurde, dass das Ausfallmaß der Markise 100 mm kürzer bestellt wurde. Dieser
Platzbedarf ist notwendig, damit nach der Montage der seitlichen Führungsschienen der Kasten
aufgesteckt werden kann und ausreichend Platz ist den Gegenzug einzuhängen.
Die Führungsschienen an den Konsolen befestigen / einclipsen, parallel ausrichten, Diagonalen prüfen
und Konsolen fixieren / sichern.
Anzugsdrehmoment Sicherungsschraube Clipkonsole max. 5 NM
Kasten montieren: Zuerst den Käfig mit der Umlenkrolle in die Führungsschiene stecken. Anschließend
das Fallprofil mit den Gleitrollen in die entsprechende Gasse der Führungsschiene einführen und den
Kasten mit den Steckzapfen in die Führungsschiene stecken. Darauf achten, dass das Zugband nicht
eingeklemmt wird und sauber über die Umlenkrolle verläuft.
