Betriebsanleitung UNITRAC

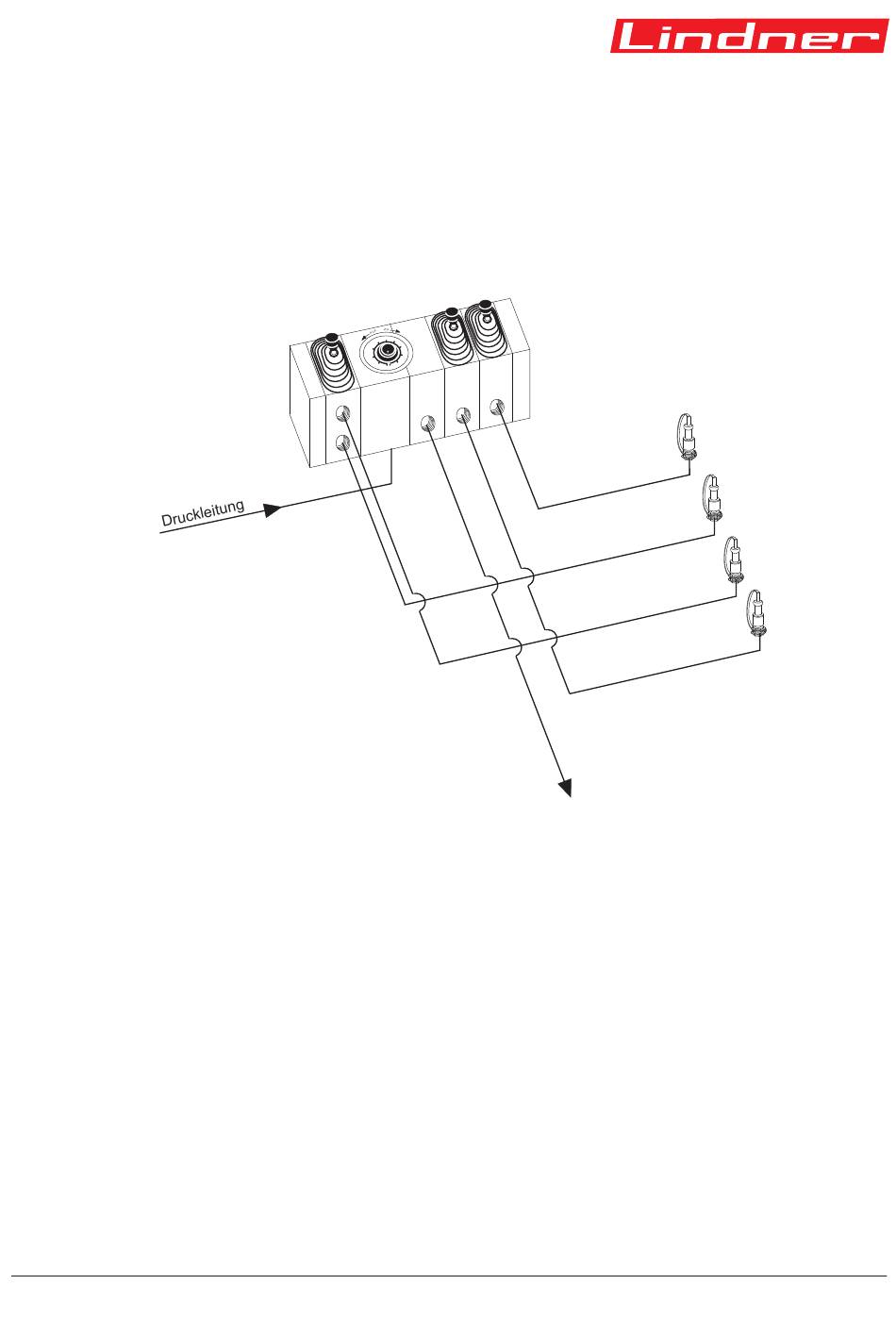

Hydraulikschema
Ausführung: Kipper einfachwirkend oder Pick up - Aushebung (4)
Steuergerät (3) von 0 - 25 l regelbar. Bei 0-Stellung des Hebels (3) hat 4+5 die
max. Förderleistung.
2 Mengenregler für Steuergeräte
3 Steuergerät doppelwirkend mit Rasten in beiden Druckstellungen
4 Steuergerät einfachwirkend mit Raste in Schwimmstellung
5 Steuergerät einfachwirkend mit Raste in Schwimmstellung und Raste in
Druckstellung
Traktorenwerk Lindner GmbH - A-6250 Kundl - Tel. 05338 / 7420 - Fax. 05338 / 742041
Stand 12/96, techn. Änderungen im Sinne der Weiterentwicklung vorbehalten
WUNSCHAUSFÜHRUNG 4 - UNITRAC 60/75
3
Rollboden doppelwirkend (3)
Streueinrichtung (5)
5
4
2
5
4
6
3
7
2
8
1
9
10 0
Rücklauf
